Tuyaux et raccords d'égout: choix et application

Les tuyaux et raccords d'égout correctement sélectionnés et correctement installés font partie intégrante de tout système d'évacuation des eaux usées. Dans cet article, nous examinerons les principaux types de tuyaux et de raccords utilisés dans la construction d'objets de construction de logements individuels. Nous parlerons également des avantages et des inconvénients distinctifs des modifications présentées sur le marché.

Variétés principales

Les tuyaux et raccords modernes pour les eaux usées, en fonction des matériaux utilisés dans leur fabrication, sont divisés en types suivants:

• métal (modifications de la fonte et de l'acier);
• polymérique;
• béton et ciment d'amiante;
• en céramique.

Vous trouverez une description détaillée de toutes ces variétés dans les articles pertinents présentés sur notre portail. Puisque nous avons décidé d’examiner les caractéristiques du dispositif des systèmes d’égouts domestiques, nous nous concentrerons sur la description des tuyaux et raccords en polymère les plus courants.

Raisons du choix des systèmes polymères

Les eaux usées, quelle que soit leur modification, sont un système permettant le transport de milieux corrosifs avec des processus chimiques actifs. Bien entendu, l’impact de milieux agressifs affecte négativement l’état de la fonte ou d’autres métaux ferreux.

Ainsi, les déclarations des fabricants de raccords et de tuyaux en fonte, qui parlent d'une ressource garantie sur 100 ans, ne correspondent pas à la réalité.

Important: les systèmes métalliques sont détruits un ordre de grandeur plus tôt, en obtenant des reliefs internes, dans lesquels divers dépôts s’accumulent, contribuant à la formation de blocages.

Dans le même temps, les dimensions des tuyaux d’égout et des raccords en céramique ou en béton ne conviennent pas à l’assemblage de systèmes ménagers conçus pour desservir une maison de campagne.

Ainsi, il existe des produits polymères qui résistent aux milieux agressifs et sont représentés par une large gamme de tailles et de configurations. C'est pourquoi, examinons de plus près ce que sont les tuyaux et les raccords pour les tuyaux d'égout en plastique.

Les avantages d'utiliser des composants polymères

Parmi les avantages de l’utilisation de tuyaux et de raccords en polymère, notons les suivants:

• prix raisonnable par rapport au coût des contreparties métalliques;
• faible poids et, par conséquent, facilité d'installation;
• longue ressource opérationnelle sur 50 ans sans blocage;
• résistance absolue à la corrosion;
• idéalement lisse surface interne et, par conséquent, zéro degré de sédimentation de la pollution;
• résistance absolue aux environnements agressifs;
• légère condensation par rapport aux contreparties métalliques, où le condensat est beaucoup plus.

Types de tuyaux et raccords en plastique

Selon le matériau de production utilisé, les produits polymères utilisés pour la construction de systèmes d’égout domestiques et externes, il en existe trois types:

• modifications en polyéthylène (PE);
• modifications de polypropylène (PP);
• modifications au chlorure de polyvinyle (PVC).

Selon la méthode d'assemblage, les types de connexion suivants sont distingués:

• connexion de prise;
• type de joint soudé;
• Accouplement avec accouplements coulissants.

En fonction du site d'installation, les tuyaux et les raccords sont divisés en:

• modifications destinées à une installation interne;
• modifications destinées à une installation externe.

Les tuyaux et raccords en polymère modernes peuvent être utilisés dans la construction des types de systèmes d'égout suivants:

• Systèmes conçus pour évacuer des eaux usées à écoulement continu avec une température moyenne supérieure à + 80? С;
• Les systèmes destinés à éliminer les eaux usées arrivant périodiquement avec une température moyenne supérieure à + 95?
• Systèmes conçus pour l'évacuation des eaux usées chimiquement actives avec un pH de 2-12.

Variétés de raccords d'égout en PVC

Les raccords équipés d’anneaux en caoutchouc pour les tuyaux d’égout en PVC sont répartis dans les catégories suivantes:

• Accouplements - utilisé pour se connecter dans une section droite de deux tuyaux;
• Réduction - est un adaptateur permettant de combiner des tuyaux de différents diamètres de section;
• Tee (45, 67, 90 degrés) - utilisé pour retirer les tuyaux du pipeline sous un angle approprié;
• Audit - il est utilisé pour le nettoyage prophylactique du pipeline et est donc installé dans des zones présentant une probabilité accrue de blocage;
• Casquette - utilisé pour assurer l'étanchéité du point final du pipeline;
• Croix à 45 et 90 degrés, des structures à un ou deux plans à travers lesquels des noeuds de connexion complexes sont assemblés;
• Robinets - sont utilisés lors des tours du pipeline;
• Clapets anti-retour - est un type de raccord empêchant le retour des eaux usées dans le pipeline.

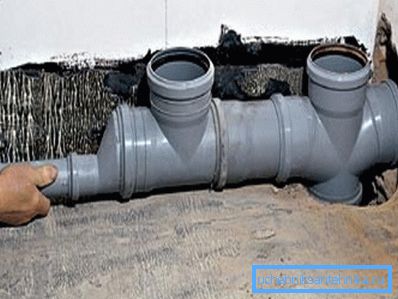

Installation d'éléments structurels dans un seul système

Une fois que nous avons déterminé les particularités des types de conduites d’égout et de raccords disponibles sur le marché, nous examinerons les instructions d’installation.

La connexion de type en forme de cloche sur les produits en PVC ne diffère pas par sa complexité particulière et sera réalisée comme suit:

• Nous vérifions la présence du joint dans la douille et nous nous assurons que la bague n’est pas tordue;
• L'extrémité étroite du produit est insérée dans le socle et, en le tournant de temps en temps, nous y avançons profondément;
• Après avoir atteint la butée, nous reprenons le produit de 2-5 mm et créons ainsi un écart de compensation en cas de dilatation thermique.

Conseil: pour rendre l'installation plus efficace, vous pouvez huiler le tuyau avec de l'eau savonneuse.

En règle générale, les raccordements soudés sont effectués sur les eaux usées avec un emplacement extérieur. Pour effectuer l'installation dans ce cas, vous avez besoin d'un équipement de soudage spécial.

Pour commencer à installer le raccord, vous devez vous rappeler que la soudure, par opposition à la prise, est rigide. Par conséquent, il est immédiatement nécessaire de déterminer correctement la position des éléments installés.

Conclusion

Vous avez maintenant une idée générale des types de tuyaux et de raccords pouvant être utilisés lors de la construction d'un système d'égout domestique, ainsi que des instructions d'installation correspondantes.

Il y a des questions qui nécessitent des éclaircissements? Dans ce cas, vous pouvez trouver des informations plus utiles en visionnant la vidéo présentée dans cet article.
