Tuyaux et raccords en cuivre: aperçu détaillé des matériaux

Les produits à base de cuivre sont une excellente option pour organiser pratiquement n'importe quel pipeline.

  1. Premièrement, parce que la ligne de ce matériau durera probablement longtemps - parce que le cuivre ne pourrit pas et ne rouille pas.
  2. Deuxièmement, aucune croissance nocive ou toxique ne se forme à la surface du cuivre.
  3. Troisièmement, le matériau ne se détériore pas en raison des fluctuations de température et est suffisamment résistant. De plus, comme le cuivre se dilate et se contracte lorsqu'il est chauffé ou refroidi, il réduit le niveau de friction à l'intérieur du produit. En conséquence, en raison de l'absence d'usure, la durée de vie et la qualité de service de l'ensemble de la ligne augmentent.

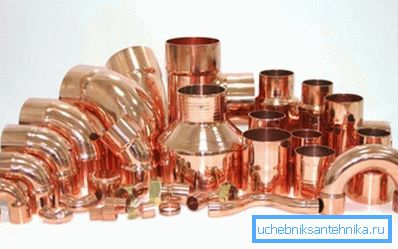

Gamme de raccords

Cependant, malgré les avantages évidents, tout le monde ne peut utiliser de tels produits dans son appartement ou sa maison. Tout simplement parce que le prix des éléments en cuivre est assez élevé.

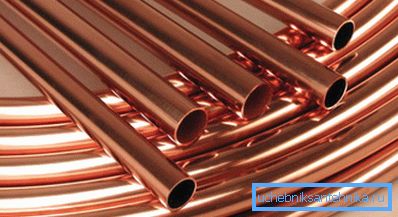

Photo de tuyaux en cuivre

Mais si le budget le permet, sachez que les lignes de cuivre peuvent être utilisées avec succès à ces fins:

  • pour la plomberie;
  • pour les conduites de gaz;
  • pour chauffer des tuyaux;
  • pour les systèmes de climatisation.

Dans le même temps, rappelez-vous qu'en raison de la présence d'une grande variété de raccords pour les systèmes en cuivre, vous pouvez créer un «itinéraire» avec n'importe quelle configuration, même très complexe.

En ce qui concerne la qualité des connexions, cela est également correct, car les tuyaux et les raccords en cuivre peuvent être assemblés de différentes manières. Il existe des connexions filetées standard et une soudure.

Couplage Cuivre

Regardons tout plus en détail.

Types de raccords

Il convient de noter que, tout d’abord, les connexions des pipelines en cuivre sont divisées en deux types principaux: ceux conçus pour de multiples assemblages et désassemblages de leurs propres mains et ceux qui ne sont fixés qu’une seule fois (voir également l’article Tubes et raccords en polyéthylène réticulé). : caractéristiques techniques et caractéristiques d'installation).

En d’autres termes, la première option convient à la réparation du pipeline et la seconde à son assemblage principal.

Exemple de produit de compression

Pièces de compression

Les produits sont des adaptateurs avec un anneau de sertissage, qui est serré avec une clé conventionnelle. En substance, il s’agit d’une pièce dont les extrémités sont le plus souvent insérées dans le tuyau, l’anneau est resserré autour de celui-ci et, pour ainsi dire, pince la ligne principale autour du diamètre du raccord lui-même.

Sur un produit, il peut y avoir des extrémités de différents diamètres - cela facilite le raccordement de systèmes de différentes tailles. Dans la plupart des cas, les «compressions» sont utilisées pour les systèmes de chauffage et d’alimentation en eau.

Ces pièces peuvent être fabriquées à partir de différentes matières premières, à savoir:

Type de matériau source Caractéristiques spéciales
1    En laiton. Cette option est bonne, mais le laiton est caractérisé par une courte durée de vie, car il devient fragile avec le temps (s'il est exposé à de l'eau calcaire, par exemple).
2    Pièces de cuivre. Excellents raccords durables, seulement avec eux, vous devez manipuler très soigneusement lors de l'installation. Il est préférable de ne pas exercer de pression sur les écrous et de ne pas trop les serrer - le cuivre peut être déformé.
3    Métal-plastique. On peut dire que le métal-plastique est une sorte de "juste milieu" entre la qualité du produit et son prix. Ces raccords sont peu coûteux et servent assez bien.
4    En acier. Les éléments en acier sont utilisés depuis longtemps et sont en principe de haute qualité, mais ils ont un inconvénient: ils craignent la corrosion.

Tels sont les détails utiles.

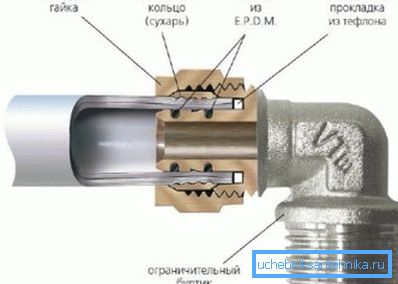

Le principe de la bague de compression

Veuillez noter que toutes les "compressions" présentent un inconvénient majeur: la densité d'une telle connexion doit être surveillée en permanence. Le fait est que les bagues de sertissage sont fixées, pour ainsi dire, à un certain diamètre et, comme mentionné précédemment, les systèmes au cuivre ont tendance à s’effiler et à s’étendre légèrement sous l’influence de la température.

En règle générale, dans de tels cas, l’écart est faible: moins d’un millimètre, mais pour les fuites d’eau (et plus encore pour le gaz), cela suffit amplement.

Considérons maintenant les raccords pour souder des tuyaux en cuivre.

Produits capillaires

Ces pièces sont en cuivre et sont conçues pour relier des "pistes" en cuivre à d'autres métaux. À l'intérieur des raccords capillaires, des fils de cuivre, d'étain ou d'argent ont été initialement posés, puis fondus à l'aide d'une torche spéciale, puis le produit a été placé sur les lignes principales. Il s'avère que la soudure refroidit et remplit tous les espaces vides entre le raccord et la ligne.

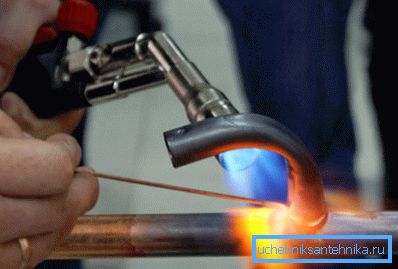

Pointe de système en cuivre

Ce type de connexion est très durable en raison de son étanchéité élevée.

Les raccords pour tubes de cuivre à braser sont répartis dans les types principaux suivants:

  1. Aux coins de 90 et 45 degrés. Le diamètre des extrémités sur le même produit peut être différent. De plus, le filetage interne et externe peut varier.
  1. Sur le robinet. Ce sont des adaptateurs en forme de courbe conçus pour se courber autour des canaux aux points d'intersection des lignes principales.
  2. Sur les tees et les couplages ordinaires.

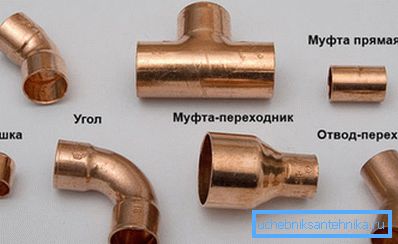

Robinets, raccords et tees

Le prochain type de connexions.

Raccords de presse

En fait, il s’agit d’une pièce fixée sur les tuyaux sous l’influence de la pression, elle-même créée à l’aide d’une presse spéciale. C’est-à-dire que l’anneau est pris, les extrémités de la «piste» y sont implantées et l’anneau est pincé autour d’elles.

Les raccords à sertir pour les tuyaux en cuivre sont pertinents lorsque la soudure ne peut être réalisée. Dans ce cas, la méthode est considérée beaucoup plus fiable que la connexion par compression.

Faites attention à ce qu'il soit nécessaire d'étirer très soigneusement les bagues sur les éléments en cuivre. Le cuivre, car le matériau est mou et soumis à une pression mécanique trop forte, peut tout simplement se plier.

Sertir la bague avec une presse

Et la dernière option.

Pièces filetées

Les raccords filetés standard pour les tuyaux en cuivre sont fabriqués comme suit:

  • les couplages,
  • tees,
  • grues, etc.

La principale caractéristique est la possibilité d’utilisation multiple des produits. Ils peuvent être retirés sans problème, puis remis sur le tuyau.

La structure structurelle est très simple - il s’agit en fait d’une pièce à filetage interne ou externe. Les instructions d'utilisation d'un tel raccord impliquent qu'il existe un filetage aux extrémités du tuyau auquel l'adaptateur doit être connecté.

Les pièces filetées pour les lignes de cuivre peuvent être fabriquées à partir de cuivre et de tout autre métal. Et si le composé est en acier ou en laiton, par exemple, il est préférable d’acheter les options dotées d’une couche protectrice de zinc ou de chrome.

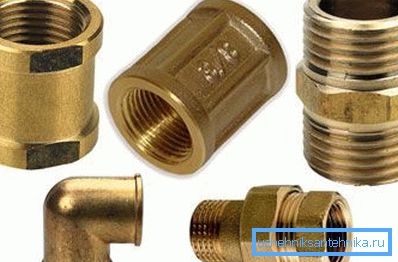

Éléments filetés

Astuce: lorsque vous assemblez un système avec des raccords filetés, essayez de les sceller davantage. Ceci est fait en utilisant un câble - il est simplement enroulé sur le fil avant la torsion, ou avec l'aide de silicone. Et si l'adaptateur a un joint en caoutchouc, vous pouvez facilement vous passer de telles opérations supplémentaires.

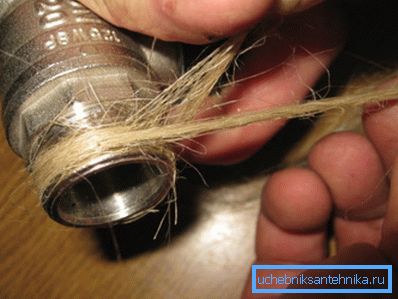

Remorquage

Ce que je veux également dire, c'est que les adaptateurs filetés sont mieux achetés avec la même marque que les tuyaux. Sinon, il pourrait y avoir des difficultés mineures avec l'accostage des éléments. Le fait est qu'il peut y avoir des erreurs entre les lignes du fil, etc.

Aussi, n'achetez pas de tuyaux et raccords en cuivre d'origine douteuse. Il vaut mieux ne pas économiser et faire confiance aux marques dont la qualité a fait ses preuves.

Alors résumons.

Conclusion

Nous avons examiné en détail où les tuyaux en cuivre sont utilisés et quels raccords peuvent être sélectionnés pour ceux-ci. Nous espérons qu'après avoir lu cet avis, vous pourrez acheter des éléments du système de très haute qualité et installer un pipeline durable (voir également l'article Raccord pour tuyaux en PVC: une option économique pour l'installation de communications).

Eh bien, si vous souhaitez en savoir plus sur un sujet spécifique, regardez plus de vidéos dans cet article.
