Tuyaux et raccords en polypropylène: caractéristiques,

Comment choisir les tuyaux et les raccords en polypropylène? En général, quels sont-ils et quelles normes sont produites? Comment utiliser le polypropylène pour l'installation de systèmes de plomberie ou de chauffage domestiques?

Dans l'article, nous allons essayer de répondre à ces questions.

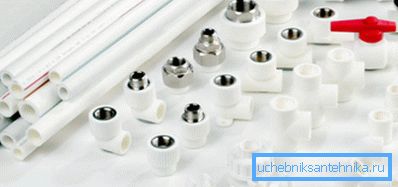

Rencontre: polypropylène.

Propriétés générales

Que devriez-vous savoir sur le polypropylène?

  • Le PN dans le marquage des tuyaux correspond à la pression de travail dans les atmosphères (kgf / cm2) à + 20 ° C.

Important: lorsque la température augmente, la pression maximale admissible chute. Ainsi, pour un tuyau PN25 à + 90 ° C, il est égal à 8-9 atmosphères. Toutefois, en fonctionnement normal des systèmes centraux d’alimentation en eau et de chauffage, leur pression ne dépasse pas 6-7 kgf / cm2.

  • La température maximale de travail pour tous les types de polypropylène ne dépasse pas 95 ° C. Selon le SNIP actuel, il ne devrait pas y avoir de températures plus élevées dans les réseaux d'ingénierie internes des bâtiments résidentiels; en pratique, dans certaines conditions, le dépassement de cette valeur est possible.
  • Les tuyaux et les raccords en polypropylène sont reliés par soudage à basse température. Les surfaces adjacentes sont fondues avec une buse spéciale pour fer à souder d'une température d'environ 240 degrés et sont combinées; après refroidissement, la force de la connexion n’est pas inférieure à celle de toute la zone.

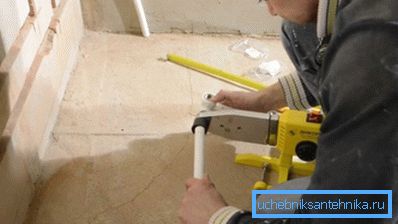

Tuyau de soudure avec raccord.
  • Le matériau est léger (le polypropylène est le plus léger des plastiques, sa densité n’est que de 0,91 g / cm2) et il est exceptionnellement dur. La surface interne du pipeline ne recouvre pas les sédiments et reste lisse même après des décennies d’exploitation.
  • Le coût combiné des tuyaux et des raccords en polypropylène en fait la solution la moins chère du marché.. Les tuyaux en polyéthylène eux-mêmes sont encore moins chers, mais le prix plus élevé des raccords et la température de fonctionnement limitée à 40 degrés rendent le polyéthylène non compétitif.
  • La production de tuyaux et de raccords en polypropylène est établie depuis longtemps sur le territoire de la Fédération de Russie.. Les produits, en particulier, sont vendus sous les marques Sanpolimer et Potok.

Renforcement

Les spécifications des fabricants de tuyaux et de raccords en polypropylène incluent toujours, entre autres, la présence de renfort et son type. Qu'est-ce que le renforcement et pourquoi est-il nécessaire?

C'est le nom utilisé pour l'introduction de matériaux à haute résistance à la traction dans les murs avec un coefficient de dilatation thermique minimal. Les objectifs découlent directement des propriétés - ainsi, l'allongement diminue lors du chauffage et augmente la résistance à la traction.

Utile: les longues sections droites de l’eau chaude sanitaire et du chauffage sont fournies avec des compensateurs - coudes en forme de U ou en anneau. La fixation des tuyaux est rendue mobile et, une fois placés dans les rainures au bout de chaque route, il reste toujours un espace libre de 5 à 10 mm.

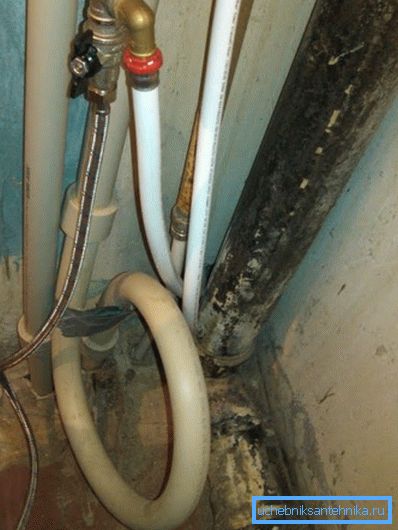

Compensateur dans l’alimentation en eau chaude de la colonne montante.

Remarque, les raccords pour tuyaux en polypropylène sont fabriqués sans renforcement: une résistance élevée est obtenue par un simple épaississement des parois et l'allongement pendant le chauffage n'est pas déterminant simplement à cause de la petite taille du raccord.

Les tuyaux renforcés sont montés sur l'eau chaude et le chauffage.

En vente, vous pouvez trouver des produits avec deux types de renforcement.

En aluminium

Entre les deux couches de polypropylène est collée une couche de feuille d’aluminium d’une épaisseur ne dépassant pas un demi-millimètre. Ainsi, à une épaisseur de paroi fixe, la pression de travail augmente de PN20 à PN25 et l'allongement lors du chauffage est proche de celui de l'acier.

Lors du soudage, l'aluminium nécessite le retrait obligatoire de la zone de contact avec le raccord. Le fait est que, dans certaines conditions, le métal en contact avec l'eau commence à se décomposer, ce qui provoque la séparation du tuyau et une chute brutale de sa résistance.

La couche de renforcement peut être située strictement au centre du mur et plus près de la surface extérieure.

Les instructions pour préparer l’extrémité du tuyau à souder dépendent de son emplacement:

  • La couche externe est nettoyée avec un rasoir - une buse du diamètre approprié avec des couteaux situés sur la surface interne.
Sur la photo - un rasoir à main.
  • La feuille située au milieu est retirée de la zone de fusion à l'aide d'un cutter, un instrument dans lequel les couteaux sont situés à l'extrémité du tuyau.

Fibre

Une autre méthode de renforcement consiste à former une couche au milieu de la paroi, renforcée par l'ajout de fibre de verre coupée, une fibre. Ces produits ne nécessitent pas de décapage. L'allongement pendant le chauffage est réduit, mais un peu moins que lors de l'utilisation d'aluminium.

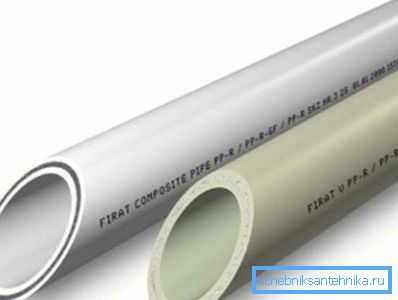

Renforcement de la fibre.

Standard

Principales caractéristiques techniques - dimensions des tuyaux et raccords en polypropylène, tolérances, épaisseur des parois, etc. - réglementé par GOST R 52134 - 2003.

Curieusement: la norme régit la production de tuyaux sous pression à partir de tous les thermoplastiques. En particulier, le polyéthylène ordinaire et réticulé, le PVC et le polybutène sont mentionnés dans son texte.

 Faites attention à ses points clés.

  • Le diamètre minimal spécifié dans la norme est de 10 millimètres, le diamètre maximal est de 1600.

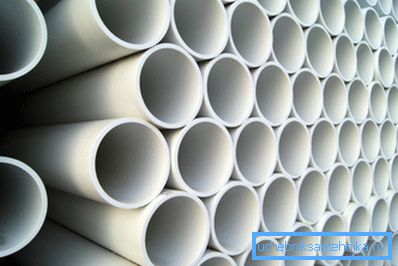

Tuyaux en polypropylène de grand diamètre.
  • L'épaisseur minimale de la paroi est de 1,3 millimètres, le maximum de 61 mm.
  • La déviation maximale du diamètre extérieur dépend de sa valeur et doit être conforme au tableau suivant:
Diamètre nominal, mm Écart maximal dans le grand côté, mm
16 0,3
20 0,3
25 0,3
32 0,3
40 0.4
50 0.5
63 0.6
75 0,7
90 0,9
110 1,0
  • Les tuyaux de petit diamètre (jusqu’à 180 mm) peuvent être fournis non seulement en sections droites, mais également en bobines ou en bobines.

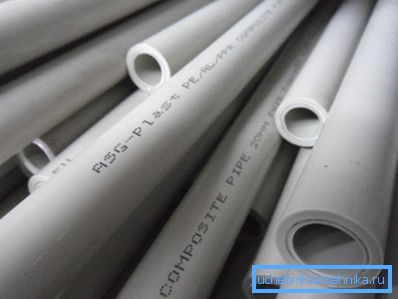

Dans les magasins, toutefois, les segments directs de 4 mètres prévalent.
  • En plus du soudage par contact, la norme prévoit l’installation de polypropylène à l’aide de raccords à électrofusion (équipés de leur propre élément chauffant).

Conseils d'installation

Lors du soudage de canalisations en polypropylène de vos propres mains, il est nécessaire de suivre quelques règles simples.

  • À l'extrémité du tuyau destiné au soudage, le chanfrein extérieur est supprimé.
  • Après la fusion, les pièces sont jointes par un mouvement de translation, sans rotation.
  • Après l’amarrage, la connexion doit rester fixe pendant au moins une minute.

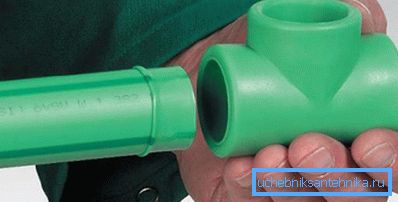

Les détails sont combinés mouvement de translation, sans torsion.

Conclusion

Nous espérons que les informations fournies au lecteur seront utiles pour la réparation ou la construction (voir également l'article Raccords pour tuyaux en polypropylène: types et leur description technique).

La vidéo présentée dans cet article vous permettra de vous familiariser visuellement au montage des tuyaux et des raccords en polypropylène. Des succès!
