Tuyaux galvanisés pour le chauffage: caractéristiques des

Les tubes en acier, connus depuis longtemps, n’ont pas perdu leur popularité dans la construction, car ils peuvent supporter des charges accrues et résister aux influences extérieures, à l’exception peut-être de la corrosion. Pour éviter la destruction des tuyaux de chauffage due à la rouille, le fer est recouvert d'une couche de zinc. Le matériel ci-dessous est consacré aux spécificités de la conception de réseaux de chauffage en tubes galvanisés.

Les tuyaux galvanisés peuvent être utilisés pour l'installation de systèmes de chauffage

Caractéristiques des tuyaux en acier

Classique

Les tuyaux en métaux ferreux conventionnels sont utilisés depuis très longtemps dans la construction de divers bâtiments et structures. Leur popularité tient à leur capacité à supporter des charges accrues et à ne pas s’effondrer sous l’influence de facteurs externes négatifs.

Une influence considérable sur la popularité a le prix. Les tubes en acier au carbone, ayant des caractéristiques techniques élevées, sont assez abordables.

Les matériaux considérés sont simplement créés pour la conception de réseaux de chauffage:

  • sur eux, il est possible de transporter le caloporteur chauffé à une température supérieure à + 100 degrés Celsius;
  • Lorsque le liquide gèle pendant la saison froide (par exemple, en cas d'accident de la chaudière), il est possible de chauffer les canalisations à l'aide d'une flamme nue.
L'acier est durable et fiable, mais sujet à la corrosion

Mais sans parler des lacunes importantes:

  1. Le processus de conception d'un réseau de chauffage de tuyaux en acier est assez laborieux, nécessite des compétences particulières et l'utilisation d'équipements sophistiqués.
  2. Les tuyaux en acier sont difficiles à donner à la forme géométrique souhaitée, surtout lorsque vous devez les plier à plusieurs endroits et sous différents angles.
  3. Le métal conduit bien la chaleur. Ainsi, lors de l’installation d’un réseau de chauffage (en particulier dans les espaces ouverts), les tuyaux en acier doivent être soigneusement protégés avec des gaines isolantes, en laine de verre ou en fibres minérales.
  4. Les produits métalliques sont très sensibles à la corrosion. Leur durée de vie moyenne ne dépasse donc pas 10-15 ans.

Comme nous l’avons déjà mentionné, c’est le dernier facteur qui limite l’utilisation des matériaux décrits pour la conception des pipelines.

Pour faire face au problème de deux manières:

  1. Utiliser des pièces en polymère. Il existe différents types de tuyaux en plastique, dont beaucoup sont utilisés avec succès dans la conception de systèmes de chauffage pour maisons et appartements. Cependant, ils ne sont pas capables de supporter plus de pression interne et une température très élevée du liquide de refroidissement.

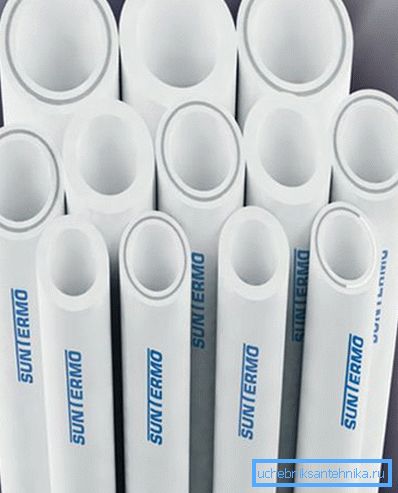

Les tuyaux en plastique ne sont pas sujets à la corrosion, mais ont une faible résistance

Un autre inconvénient des tuyaux en plastique est leur faible résistance, en particulier à l'impact.

  1. Couvrir le tuyau en acier avec une couche protectrice de zinc. Dans ce cas, la corrosion peut être évitée, mais uniquement si l'eau est utilisée comme fluide caloporteur. L'antigel, étant chimiquement actif, réduira à zéro tous les avantages de la galvanisation.

Cependant, le système de chauffage des tuyaux galvanisés étant plus fiable, il est donc logique de s’arrêter plus en détail sur la description de ces pièces.

Galvanisé

La galvanisation du tuyau permet de le protéger de manière fiable contre l'apparition de foyers de corrosion et de prolonger sa durée de vie de plusieurs années.

Faites attention! Les produits en acier ne sont pas les seuls à être recouverts d’une couche protectrice de zinc. Il peut s'agir de tuyaux en fonte, ainsi que d'autres produits destinés au transport de liquides.

Les instructions pour la fabrication de tuyaux galvanisés fournissent deux méthodes de base pour appliquer une couche protectrice:

  1. Chaud. La pièce en acier finie est immergée dans un récipient rempli de zinc liquide à une température de + 450 degrés Celsius.

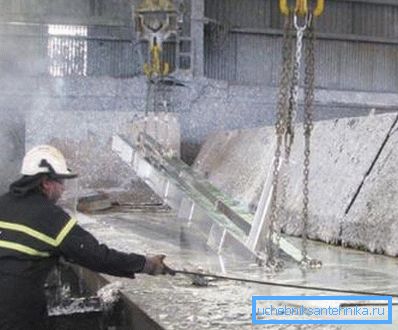

Sur la photo - le processus de galvanisation à chaud de pièces en acier
  1. Diffusion. Dans ce cas, le zinc ne crée pas simplement une couche protectrice. Grâce à une technologie spéciale, les atomes des deux matériaux se pénètrent mutuellement, formant un revêtement résistant à l'oxydation.

Pour le traitement par diffusion, le zinc en poudre est utilisé plutôt que le liquide. Les tuyaux sont placés dans des conteneurs spéciaux, où des réactions spéciales ont lieu, qui confèrent au tuyau non seulement une résistance mécanique, mais également une résistance électrochimique.

Faites attention! Le revêtement par diffusion est appliqué uniquement sur le tube en acier, car les autres matériaux ne peuvent pas interagir avec le zinc.

La galvanisation par diffusion recouvre les tuyaux d'une couche protectrice plus fiable

Conception indépendante du système de chauffage

Dans la fabrication du réseau climatique de tuyaux en acier galvanisé, vous pouvez utiliser deux types de connexions:

  • électrique ou soudé au gaz;
  • utilisant des raccords filetés.

Il convient de noter que la première et la seconde méthode exigent que le maître possède certaines compétences en construction. Si vous doutez de vos compétences, il est préférable de confier la procédure d'installation à des plombiers expérimentés.

Soudage

Le processus de fabrication d’un procédé de soudage par chauffage comprend les étapes suivantes:

  1. Les colonnes montantes principales verticales (flux d'alimentation et de retour) sont montées, puis un câblage horizontal est établi entre elles et chaque radiateur de chauffage central.

Astuce! Si vous modernisez un ancien système de chauffage, il est conseillé de procéder à l'installation des tuyaux conformément à l'ancien système, en procédant à leur remplacement séquentiel. De tels réseaux d’ingénierie sont conçus et testés avec le plus grand soin. Par conséquent, il n’est pas nécessaire d’apporter des modifications importantes.

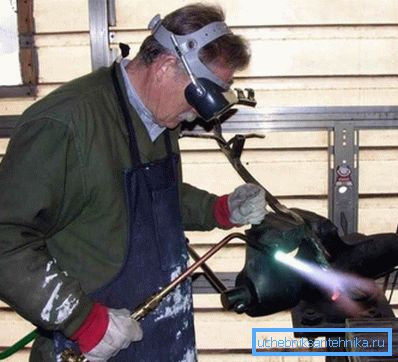

Le soudage est un processus responsable et complexe.
  1. Le soudage au gaz est réalisé à l'aide d'une soudure spéciale d'une épaisseur de 0,8 à 1,2 mm. Si le soudage électrique est utilisé, il est nécessaire d'utiliser des électrodes avec un revêtement de fluorure de calcium ou de rutile d'un diamètre allant jusqu'à 3 mm. Sinon, la connexion ne sera pas étroite.
  2. Les tuyaux galvanisés, contrairement à l'acier conventionnel, se chevauchent. Pour ce faire, l'une des pièces est légèrement évasée.

Lors du soudage de tubes avec une couche protectrice, il convient de prêter une attention particulière à la qualité de la soudure. Le joint ne doit pas présenter d'affaissement, de copeaux, de fissures ou d'autres défauts.

Avec le même soin, il est nécessaire de percer des trous pour les tuyaux et les raccords. Vous pouvez utiliser une perceuse, une fraiseuse ou percer un trou avec une presse.

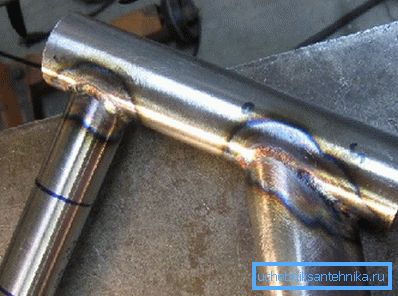

Vous devez surveiller attentivement la qualité des coutures.

Si vous possédez les compétences initiales nécessaires pour travailler avec une machine à souder et que vous décidez de monter vous-même des tuyaux galvanisés, vous devez suivre les conseils suivants pendant les opérations:

  • la couture doit être démarrée à partir du centre de la pièce, à partir du sol et progressivement vers le haut;
  • l'électrode doit être positionnée strictement perpendiculairement à la surface du produit (sinon, il sera impossible de fabriquer un joint de haute qualité);
  • si le soudage est effectué sur une surface verticale, l'électrode doit être placée dans un angle, en la guidant du haut vers le bas;
  • La technologie de soudage par points peut être utilisée pour obtenir la meilleure qualité.

Faites attention! Le soudage de tubes galvanisés n’est presque jamais utilisé. Sous l'effet de la température élevée, la couche protectrice s'évapore complètement, entraînant la corrosion des joints et la perte de tous les avantages liés à l'utilisation d'une galvanisation coûteuse. Il est préférable de s'attarder sur la technologie de connexion, impliquant l'utilisation de raccords filetés.

L'arc de soudure évapore une couche protectrice de zinc de la surface du tuyau

Les raccords

Pour l'installation du système de chauffage par la méthode de torsion, vous devez vous procurer le nombre nécessaire de raccords: coudes, adaptateurs, vannes, etc.

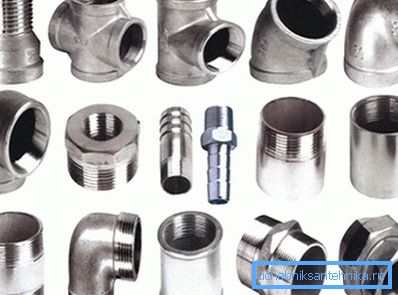

Raccords de tuyaux filetés galvanisés

Des outils de différents diamètres sont également nécessaires pour le filetage. Vous pouvez utiliser des matrices, mais il vaut mieux acheter une matrice à vis: cet appareil vous permet de couper mieux en évitant les distorsions.

En plus, sera nécessaire:

  • broyeur pour couper des tuyaux en acier en segments de la longueur désirée;
  • un fichier avec lequel le chanfrein est supprimé;
  • vices qui aideront à maintenir fermement la pièce en cours de travail avec eux;
  • clés à gaz pour tordre les raccords et les tuyaux (de préférence dynamométriques - elles ne risquent pas d’endommager le filetage du raccord, force de distribution).

Le processus de coupe ne pose généralement pas de problèmes, même pour un maître débutant, mais vous devez ici prendre en compte plusieurs caractéristiques:

  • lors de la mesure des tuyaux, n'oubliez pas de tenir compte de la distance à laquelle le tuyau pénètre dans le raccord lors de la torsion;

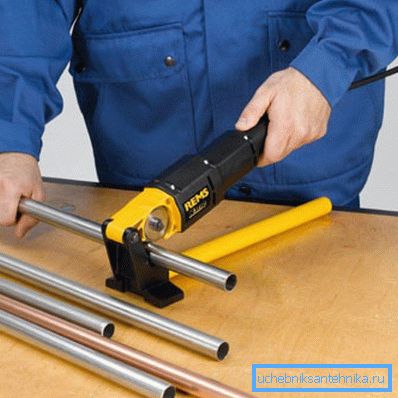

Pour couper des tuyaux galvanisés, il est préférable d'utiliser un équipement spécial.
  • lors de l'installation, faites attention au fait que placer le tuyau trop près du mur ne permettra pas de couper le filetage (cela nécessite au moins 8-10 cm d'espace libre).

Assemblée - la leçon ne prend pas beaucoup de temps.

Ici les débutants ne font que deux erreurs communes:

  1. La distorsion des produits le long de l'axe longitudinal. Si la combinaison du tuyau et des raccords n'est pas précise, vous pouvez casser le filetage. De ce fait, il sera impossible d'obtenir l'étanchéité souhaitée et les pièces endommagées devront être remplacées par de nouvelles.
  2. Serrer le raccord ou la vanne d'arrêt trop serré. Cela se produit souvent lors du vissage des robinets, lorsque le capitaine veut resserrer un peu plus l'écrou afin que la poignée de la grue bouge plus librement. Le plus souvent, cela conduit à la rupture.

Pour faire face à la situation, il faudra terminer le démontage et l’enroulement de couches supplémentaires de ruban polymère ou de câble.

Amarrage avec des radiateurs

Une autre étape importante de l'installation est la connexion des tuyaux avec des radiateurs. Pour ce faire, utilisez un type spécial de raccords - sgony.

L'opération est effectuée comme suit:

  • le sgon est vissé sur le tuyau jusqu'à ce que la distance entre sa coupe et l'entrée de la batterie atteigne 5 mm;
  • le câble est enroulé à l'entrée du radiateur (le long du fil);

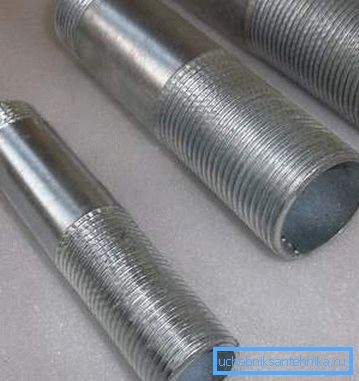

Entraînements pour la connexion de tuyaux avec des radiateurs
  • le filetage est vissé sur le filetage jusqu'à ce que la force soit perceptible, mais pas excessive;
  • les joints peuvent être peints pour éviter la corrosion.

Conclusion

Les tuyaux galvanisés sont rarement utilisés pour construire des réseaux de chauffage. Ils peuvent être remplacés par d'autres composants moins chers et plus faciles à monter dans un réseau prêt à fonctionner. Vous pouvez en apprendre plus à ce sujet dans la vidéo ci-dessous.
