Tuyaux haute pression - types et applications

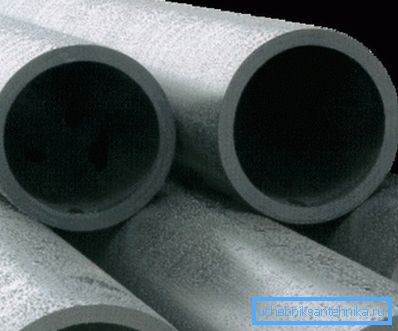

La principale tâche de tout pipeline est de transporter du liquide ou du gaz et, dans certains cas, il est exécuté sous haute pression. Pour l’installation de telles conduites, on utilise le plus souvent des tubes en acier à haute pression, qui répondent à toutes les exigences de résistance. Ensuite, nous examinons les types de tels tuyaux et leur application.

Types de tuyaux haute pression

Il est très souvent nécessaire de transporter des liquides et des gaz sous haute pression dans le monde moderne, par exemple, on trouve de tels pipelines:

• Dans l'industrie pétrolière;
• En génie mécanique;
• Divers systèmes hydrauliques, etc.

Bien entendu, dans différentes applications, les exigences pour ces produits sont différentes. Par conséquent, nous examinons ci-dessous leurs principaux types.

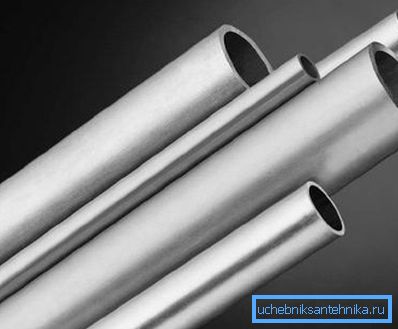

Hydraulique

Comme son nom l’indique aisément, un tuyau hydraulique haute pression est utilisé lors de l’installation d’un pipeline hydraulique et de divers systèmes pneumatiques. En outre, ils sont utilisés dans les machines de construction et agricoles, les équipements spéciaux, etc.

En fait, ce produit est un tuyau ordinaire étiré à froid sans soudure, fabriqué conformément aux normes GOST 9567-75 et GOST 8734-75. Un tel produit peut avoir les dimensions suivantes:

Astuce! Si le pipeline est endommagé, il est possible de réparer des tuyaux haute pression en utilisant un soudage électrique classique.

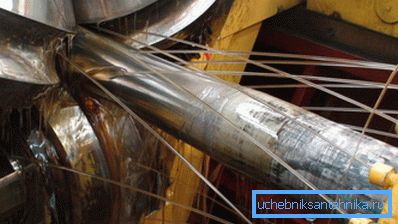

Le processus de production comprend les étapes suivantes:

• Le premier est la préparation des blancs;
• Ensuite, la billette est laminée à froid;
• Ensuite, un étirage à froid est effectué (dans certains cas, le laminage et l’étir sont combinés);
• Après cela, les produits finis sont traités thermiquement et chimiquement.

La dernière étape est le contrôle de la qualité. En particulier, les produits sont soumis à un contrôle de résistance à la pression hydraulique, à l’aplatissement, au pliage, etc.

Faites attention! Ce produit peut être fabriqué en acier ordinaire et en acier inoxydable.

L’installation du pipeline se fait généralement par soudage ou torchage.

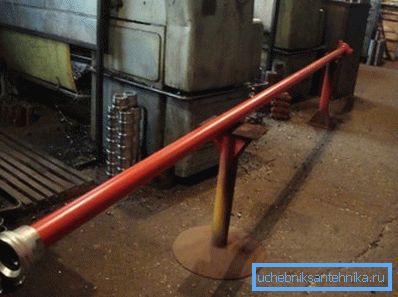

Collecteur

Comme nous l’avons déjà mentionné, le tuyau haute pression (TVD) est également utilisé dans l’industrie pétrolière. Il sert à pomper du pétrole avec une fraction élevée et à pomper de l’eau dans le puits, ce qui vous permet de soulever le pétrole au-dessus de la surface du liquide.

La principale caractéristique du théâtre est sa capacité à résister à une très haute pression - 70 MPa ou plus. Cette possibilité est obtenue grâce à l'épaisseur des parois en acier dont l'épaisseur est proportionnelle au diamètre - 5 mm et au diamètre 60 mm.

Quant à la longueur, cela peut être:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Ce produit est fabriqué selon GOST 633-80. La nuance d'acier dépend du type de mélange pompé, mais l'acier le plus couramment utilisé est le «20». Pour assurer une protection contre la corrosion, le produit est recouvert d’émail rouge NTs-132.

Il faut dire que les produits doivent passer des tests hydrauliques sous une charge de 130 Pa (avec une épaisseur de paroi allant jusqu'à 12 mm).

Acier sans soudure pour les conduites de carburant

Les tubes sans soudure pour les conduites de carburant diesel sont en acier de nuance 20 selon GOST 11017-80.

Les caractéristiques de ces produits sont les suivantes:

• Longueur - 0,5 à 6 m.
• Allongement relatif - ne fait pas moins de 21%.
• Résistance temporaire - doit être au moins de 392 N / mm2 /.
• Diamètre interne - 2 mm.
• Diamètre extérieur - 6-7 mm.

Faites attention! En accord avec le client, ce produit peut être constitué d’autres aciers, par exemple 15XM, 30, 10, etc. Le prix du produit peut dépendre de la nuance d’acier.

Tuyau en plastique

Souvent, vous pouvez entendre parler de «tuyau en plastique haute pression». Il convient de noter immédiatement que «haute pression» est dans ce cas très relatif, car le «plastique» ne peut pas supporter des charges telles que l’acier. Cependant, il suffit de résister à la pression dans la plomberie ou le système de chauffage.

Par conséquent, les tuyaux en plastique sont utilisés dans les pipelines domestiques.

Le plus souvent, ils sont fabriqués avec les matériaux suivants:

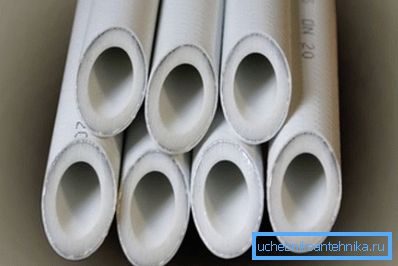

• Polypropylène (pour augmenter la résistance, ils sont renforcés avec de l'aluminium ou de la fibre de verre).
• Polychlorure de vinyle.
• Polyéthylène

Lors de l’installation de conduites d’eau et de systèmes de chauffage, ce matériau est devenu beaucoup plus populaire que son équivalent en métal, ce qui présente de nombreux avantages:

• Résistance à la corrosion;
• Coût abordable;
• La capacité d'effectuer l'installation de leurs propres mains, même un profane;
• Durabilité - le pipeline peut servir jusqu'à 50 ans;
• Résistance aux environnements chimiquement agressifs;
• Installation à grande vitesse;
• Pression maximale jusqu'à 2,5 MPa à la température de fonctionnement.

Le diamètre de ces produits est compris entre 16 et 630 mm. Le diamètre des conduites domestiques est généralement compris entre 20 et 32 ​​mm.

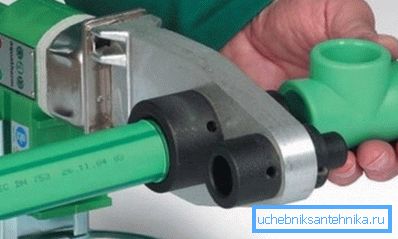

Pour l'installation de la plupart des types de tuyaux en plastique, utilisez une machine à souder spéciale.

Brève instruction est la suivante:

• Tout d’abord, vous devez connecter la machine à souder à l’électricité et la chauffer à la température de fonctionnement indiquée par les indicateurs.
• S'il est nécessaire de raccorder un tuyau renforcé en aluminium, il est d'abord nécessaire de retirer la couche de matériau supérieure avec renforcement à l'aide d'un outil spécial (dénudage).
• Ensuite, les pièces à souder doivent être insérées dans la buse du fer à souder et attendez que le matériau se ramollisse.
• Après cela, les pièces doivent sortir de la buse et se connecter les unes aux autres. Dans cette position, ils doivent être tenus jusqu'à ce que le plastique gèle. Si vous n’avez pas réussi à fabriquer un joint de haute qualité la première fois, vous devez couper le point de soudure et recommencer la procédure.

Selon ce schéma, toutes les parties du pipeline sont connectées dans un seul système.

Ici, peut-être, sont tous les points principaux des tuyaux en plastique haute pression.

Conclusion

Actuellement, il existe un grand nombre de conduites conçues pour les conduites à haute pression. Tous sont conçus pour des objectifs et des conditions de fonctionnement différents, de sorte qu'ils ont des propriétés et des caractéristiques différentes. Par conséquent, les produits doivent être sélectionnés en fonction de leur objectif.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
