Tuyaux laminés à chaud: technologie de production et normes

Comment fonctionne la méthode de production de tuyaux sans soudure de déformation à chaud? Que sont actuellement les systèmes GOST sur les tubes laminés à chaud sans soudure en acier? Essayons de répondre à ces questions.

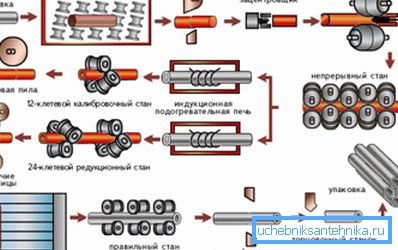

Technologie de production

Commençons par l'étude de la technologie de production.

1. Les billettes cylindriques (barres) sont chargées dans le four à l'aide d'un pont roulant électrique. Le chargement est contrôlé par l'opérateur et s'effectue individuellement lors du traitement des tiges déjà chauffées. Déchargement - également pièce, convoyeur à rouleaux.
2. Les tiges sont coupées en ébauches de longueur mesurée.

Curieusement: la conception des ciseaux prévoit la présence d’écrans résistants à la chaleur qui protègent l’hydraulique contre la surchauffe des rayons infrarouges. La température de la pièce à la sortie du four dépasse de manière significative 1000 degrés.

1. Au niveau de la perceuse, le cylindre monolithique se transforme en un creux: les rouleaux entraînent la pièce à travailler vers la tige de perforation.
2. Un mandrin est inséré dans la tige précédente (maintenant appelée manchon), sur laquelle un roulement sera effectué. Ensuite, le manchon passe les rouleaux qui le transforment en un tuyau légèrement plus épais que le diamètre requis.
3. Le mandrin est retiré, puis envoyé au bain pour refroidissement et lubrification.
4. L'extrémité arrière du tuyau est coupée à la scie: lors du retrait du mandrin, il est partiellement déformé.
5. Le tuyau est chauffé par un appareil de chauffage par induction et pénètre dans les rouleaux réducteurs en le calibrant à la taille souhaitée. Les rouleaux sont continuellement refroidis avec de l'eau pendant le fonctionnement.
6. Après le refroidissement et le redressement avec des rouleaux, une étape de coupe à froid commence: un paquet de tubes monocouche est pressé et coupé en morceaux de longueur mesurée.
7. Après avoir passé le contrôle de la qualité, les produits finis sont emballés et envoyés à l'entrepôt.

Documents réglementaires

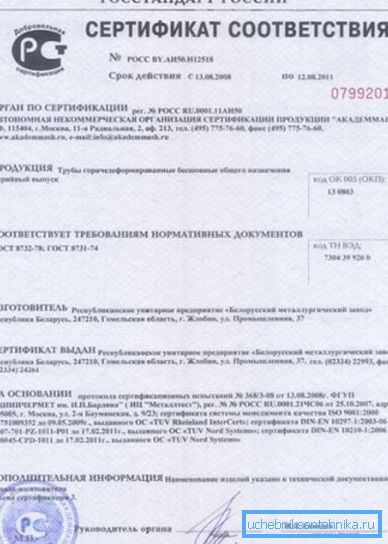

Que devraient être les tubes sans soudure laminés à chaud selon GOST? Premièrement, regardons les chiffres régissant les normes de production.

Il y en a deux:

• GOST 8732-78 pour les tubes en acier sans soudure déformés à chaud détermine leur assortiment et leurs tolérances maximales;
• GOST 8731-74 contient les exigences techniques pour les produits et décrit les méthodes de contrôle de la qualité.

Curieusement: le numéro de série 8731-78 est mentionné sur les sites officiels de nombreux fournisseurs. Il y a une confusion évidente: le document a été adopté en 1974 et mis en vigueur le 1er janvier 1976. On peut supposer que les GOST 8731-78 inexistants pour les tubes laminés à chaud en acier sans soudure sont mélangés aux modèles 8731-74 et 8731-87, adoptés lors de la restructuration puis annulés.

Faisons connaissance avec les exigences des documents.

GOST 8732-78

Une liste complète des tailles avec lesquelles les tuyaux sans soudure peuvent être produits selon GOST 8732-78 est trop grande pour être transférée; nous ne mentionnons que les gammes.

• Diamètre - de 20 à 550 mm.

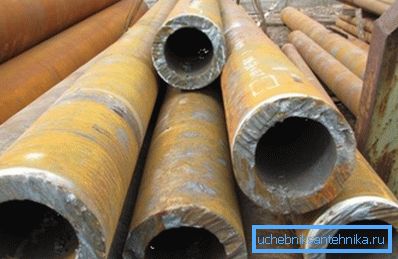

• Épaisseur de paroi - de 2,5 à 75 millimètres.

• La masse du compteur courant varie de 1,08 à 878,57 kg.

Soit dit en passant: les fabricants et les revendeurs indiquent généralement le prix de tous les aciers, non par unité de longueur, mais par tonne. Si vous allez faire du métal avec vos propres mains, vous devrez convertir les moulures en poids lors de l'achat.

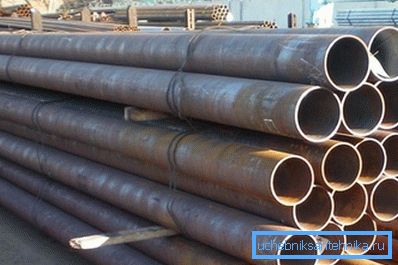

• La longueur des tuyaux de longueur non mesurée prévue par la norme est comprise entre 4 et 12,5 mètres. Cependant, en accord avec le client, il est autorisé de fabriquer des segments de grande taille ou plus petits.

• Les déviations maximales en longueur sont de +10 mm avec une longueur maximale de 6 mètres et jusqu'à +15 mm avec une longueur supérieure à 6 m ou un diamètre supérieur à 152 mm.

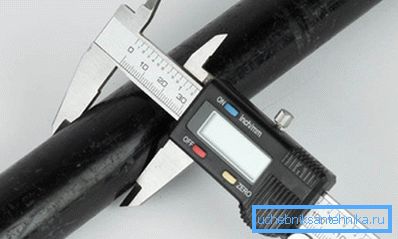

Les tolérances du diamètre extérieur pour la commodité du lecteur sont résumées dans le tableau.

De même, nous ferons avec des écarts admissibles d'épaisseur de paroi.

En collaboration avec le client, les tuyaux peuvent être livrés:

• Par l'épaisseur de la paroi et le diamètre interne;
• En variant l'épaisseur et en diamètre extérieur et intérieur.

GOST 8731-74

Nous passons à l'étude du deuxième document.

Les produits qui nous intéressent sont fabriqués:

• Avec le rationnement des propriétés mécaniques (résistance à la traction, limite d'élasticité et allongement relatif) des nuances d'acier St6sp, St5sp, St4sp et ST2sp. Avec une épaisseur de paroi supérieure à 10 mm, la dureté est également standardisée.
• Avec normalisation de la composition chimique.
• Avec rationnement et composition, et propriétés mécaniques.
• Avec rationnement de la composition et contrôle sélectif des images après traitement thermique.
• Sans rationnement, mais avec essais hydrauliques obligatoires.

Sur la surface des produits ne sont pas autorisés la présence de fissures, les couchers de soleil et les défauts. Des défauts mineurs et des scories peuvent toutefois être présents s'ils ne suppriment pas les murs au-delà des limites de tolérance.

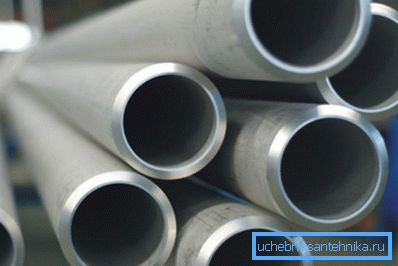

Les extrémités des tuyaux sont coupées à angle droit. Toutefois, la norme autorise également les tubes d'acier sans soudure laminés à chaud avec une soudure biseautée. Angle de chanfrein - au moins 70 degrés par rapport à l'axe longitudinal. (Voir également l'article Pipe-Weld Pipe: Features.)

Lors de la coupe de tuyaux d'une épaisseur de paroi supérieure à 20 mm, vous pouvez utiliser non seulement des scies à onglets, mais également des coupe-gaz; dans ce cas, la tolérance pour la coupe ne doit pas être inférieure à 20 mm.

L'acceptation des canalisations par le client est effectuée par lots. Le texte de GOST contient des instructions détaillées sur la formation des lots: les produits qu’ils contiennent sont sélectionnés en fonction du diamètre, de l’épaisseur de la paroi, de la nuance d’acier, du type de traitement thermique et sont fournis avec un seul document certifiant la qualité. (Voir également l'article Tuyaux d'égout en fonte: caractéristiques.)

Le nombre de produits dans un lot est également convenu: pour un diamètre allant jusqu’à 76 mm - pas plus de 400 pièces, avec un diamètre plus grand - pas plus de 200.

Toutefois, avec un diamètre inférieur à 76 mm et une épaisseur de paroi de 2,5 mm, le lot peut être porté à 600 unités.

Le document réglementaire énumère les méthodes de test possibles. Cependant, sans détails techniques: pour eux, il envoie le lecteur aux normes correspondantes.

Les types de tests suivants sont fournis:

• Macrostructure de contrôle;
• Inspection visuelle avec classement des défauts détectés;
• Détermination de la composition chimique;
• Essai de traction;
• Tests de dureté;
• Aplatissement;
• Dans le virage;
• À l'embarquement;
• Pour la distribution;
• Test hydraulique.

Conclusion

Nous espérons que les informations proposées au lecteur seront utiles. Comme d’habitude, vous pouvez vous familiariser avec d’autres supports thématiques en visionnant la vidéo présentée dans cet article. Des succès!
