Types de conduites d’égout et de raccordements - bref aperçu

Lors de l'installation du système d'égout, le chauffage et la plomberie doivent traiter avec des tuyaux en différents matériaux. Pour que tout le travail soit effectué correctement, vous devez connaître les caractéristiques de jonction des tuyaux et leurs types principaux.

Classification des tuyaux

Dans cette question, tout dépend des critères sur lesquels la classification est effectuée. Par exemple, en fonction des conditions de travail, on peut distinguer les systèmes sous pression.

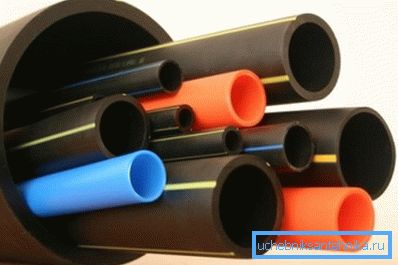

Mais il est plus raisonnable de classer par matériau, on distingue ces types de tuyaux:

• En plastique, Le PVC est généralement utilisé pour les eaux usées et le polypropylène (PP) pour l’installation de systèmes de chauffage. Des détails sur la manière de raccorder les tuyaux en plastique d'égout sont discutés ci-dessous;

• Métallique. La tuyauterie en acier est populaire lors de l'installation de la plomberie, la fonte est utilisée pour les systèmes de drainage, il existe également des tuyaux en cuivre et en laiton;

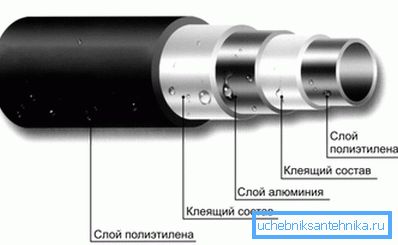

• Métal en plastique - entre les couches de plastique, il y a une couche d'aluminium;

• Ciment amiante, car les eaux usées ne sont pratiquement pas utilisées;
• Fibre de verre.

Méthodes d'amarrage de tuyaux

Vous pouvez mettre en évidence plusieurs méthodes de base utilisées lors de l’installation du pipeline:

• en forme de cloche, la connexion des tuyaux d'égout, le plus souvent est réalisée par cette méthode;
• soudé - il a une résistance et une étanchéité maximales par rapport aux autres;
• des raccords filetés sont utilisés;
• bride;
• utilisant des raccords à sertir;
• utiliser des pinces.

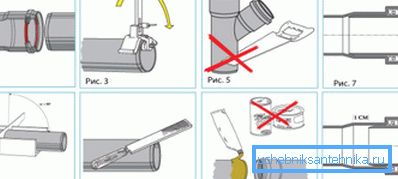

Raccord de cloche

En bref, ce procédé peut être décrit comme suit: l'extrémité d'un tuyau est insérée dans le détendeur à l'extrémité d'un autre tronçon de la conduite, de plus, le raccordement est scellé avec un produit d'étanchéité. Il y a dans la douille un joint d'étanchéité qui se déforme et garantit l'étanchéité du joint.

Le raccordement des tuyaux d'égout en plastique est presque toujours effectué de cette manière. Les égouts de la maison fonctionnent en mode de libre écoulement, la connexion par socket suffit donc.

Séparément, il est nécessaire de mentionner le pipeline en polypropylène (bien que, en règle générale, il ne soit pas utilisé pour l’installation des eaux usées), ici aussi on utilise un raccord évasé, mais avant que le matériau ne soit chauffé.

En raison de la température élevée, le polypropylène se ramollit et le joint est complètement scellé. De ce fait, il peut résister au liquide de refroidissement à haute température et à la pression dans le système.

Compound plastique et fonte

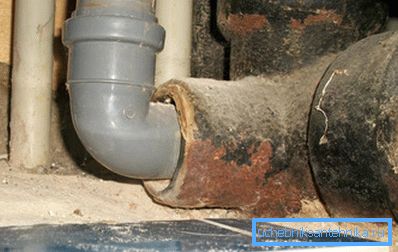

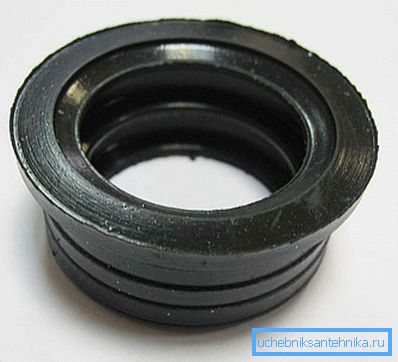

Les gens sont confrontés à la question de savoir comment connecter un tuyau d'égout en fonte à un tuyau en plastique lorsqu'ils doivent changer une partie d'un ancien système d'égout en fonte. Il utilise également une fusée éclairante et la caractéristique principale est qu'il est nécessaire d'utiliser un manchon en caoutchouc pour sceller le joint.

Une fois que la cloche est débarrassée des restes de remplissage et de produit d'étanchéité, ses parois sont recouvertes d'un produit d'étanchéité, puis un anneau en caoutchouc est inséré dans celle-ci et ensuite seulement l'extrémité du tuyau en plastique. À cet égard, le tuyau d'égout en fonte avec du plastique peut être considéré comme complet.

Faites attention! Avant d’insérer le plastique dans le brassard, il est souhaitable d’appliquer un lubrifiant sanitaire. Sinon, vous pourriez endommager le caoutchouc.

Caractéristiques des tuyaux d'amarrage

Si la question de la connexion des conduites d’égout en PVC ne pose pas de problème particulier, la séquence d’actions change quelque peu dans le cas du raccordement du pipeline en fonte.

La principale différence réside dans l'étanchéité du joint:

• un écart d'environ 30% de la profondeur est bouché par de la gélatine goudronnée ou du jute;
• la partie restante de l'espace est remplie d'une solution d'étanchéité (mortier au soufre ou au ciment). Il est permis d'utiliser du plomb pour la coulée.

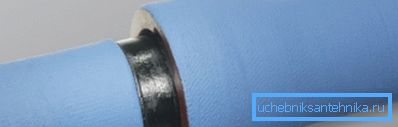

Faites attention! De nos jours, le long processus de bouchage de la torche et de sa coulée a été remplacé par des bagues d'étanchéité spéciales. Leur utilisation rend les égouts en fonte plus résistants à la déformation.

Si la connexion d'un tuyau d'égout en plastique et en fonte peut être facilement déconnectée, l'utilisation d'un pipeline en fonte implique une connexion monobloc.

Joint soudé

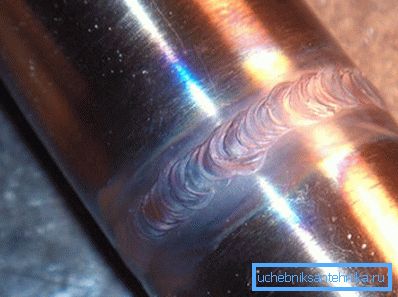

Cette méthode a une force de jonction élevée, mais requiert en même temps des compétences dans le domaine du soudage des métaux. De plus, le joint monobloc est extrêmement désavantageux en termes de fonctionnement. De plus, le métal de soudure est plus sensible à la corrosion.

Par conséquent, le soudage est rarement utilisé, principalement pour l'installation de systèmes fonctionnant en mode pression. C'est-à-dire que dans les cas où la première place vient de la force (la plomberie, les systèmes de chauffage, se trouvent également dans les anciens systèmes d'égout).

Faites attention! Le joint soudé ne peut pas être utilisé si la conduite comporte un revêtement de protection, par exemple galvanisé. Sous l'action de la couche de protection haute température, il suffit de brûler.

Connexion à vis

Ce type d'amarrage est facile à faire de vos propres mains, vous n'avez pas besoin de compétences particulières.

L’ensemble de l’opération d’amarrage de 2 sections se compose de 2 étapes:

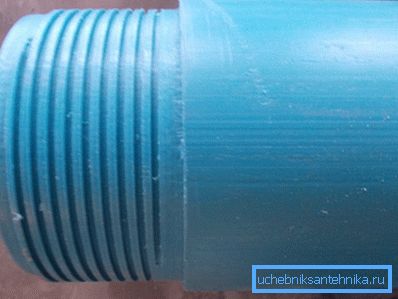

• Tout d'abord, un fil est coupé aux deux extrémités du pipeline. De plus, le filetage peut être coupé non seulement sur le métal, mais aussi sur le plastique, l’essentiel étant que l’épaisseur de la paroi le permette;

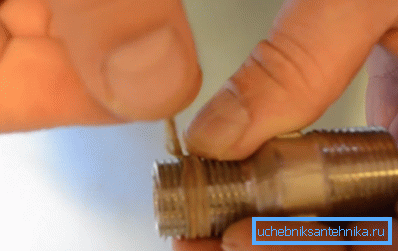

• Ensuite, on utilise un raccord avec un filetage femelle aux deux extrémités. Pour éviter que l'eau ne s'infiltre à travers le joint, vous pouvez utiliser le bobinage de lin.

Le principal avantage de cette méthode est la facilité de maintenance du système. Si le joint est bouché, vous pouvez toujours démonter et nettoyer la section suspecte.

Faites attention! La seule limitation du filetage est l'épaisseur du métal. Si une tuyauterie à paroi mince est utilisée, la connexion filetée est interdite.

Utiliser des brides

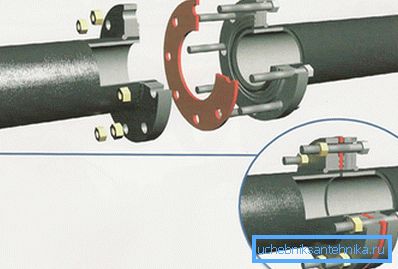

Pour ancrer cette méthode, vous aurez besoin de 2 brides (disques en métal épais), de boulons et d'un joint en caoutchouc. Les brides sont placées aux extrémités du pipeline, entre elles se trouve un joint en caoutchouc.

Les boulons sont insérés dans les trous le long du périmètre des brides et serrés avec des écrous, ce qui permet de réaliser l'étanchéité du joint. Le prix d'un tel joint est bas, et la possibilité de le déconnecter rapidement, si nécessaire, le rend très populaire.

Les brides peuvent être soudées directement à l'extrémité de la section de pipeline. Le reste de la technologie ne change pas.

Utiliser des raccords à sertir

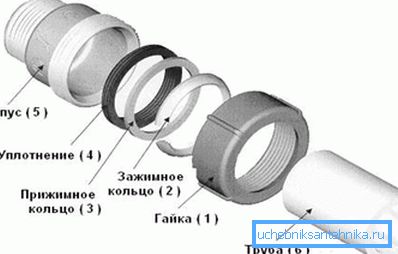

L'un des moyens les plus universels d'amarrer le pipeline. Permet de connecter 2 sections sans les souder, les visser ou les coller. Un raccord spécial est utilisé à cet effet. Il comprend une partie centrale avec un filetage des 2 côtés, des bagues de serrage du joint et un écrou.

Les instructions pour le périphérique d'interface ressemblent à ceci:

• Un écrou, des bagues de serrage et de serrage et un joint d'étanchéité sont placés aux deux extrémités du pipeline (exactement dans cet ordre);

• les extrémités des sections sont insérées dans le raccord, l'écrou est vissé sur celui-ci. En raison de la déformation du caoutchouc, assure l'étanchéité du joint.

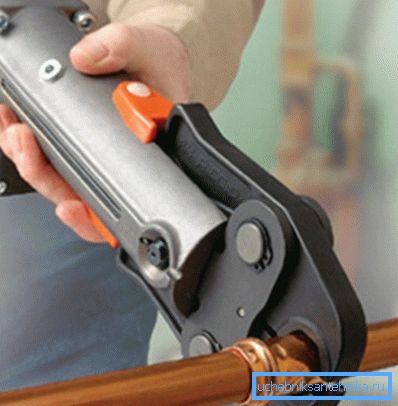

Dans les cas où il est nécessaire de joindre des sections d'un pipeline à parois minces, une opération de pressage est utilisée. Des pinces à sertir spéciales sertissent la zone de fixation, les parois métalliques se déforment et garantissent une connexion fiable.

Utilisation de colliers de serrage

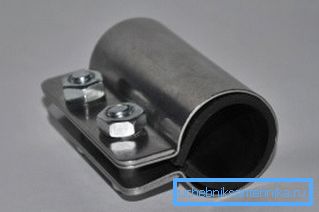

Dans les magasins spécialisés, vous pouvez trouver des colliers de réparation - des cylindres en métal avec un insert en caoutchouc, la tension est créée par des boulons. Ces colliers peuvent être utilisés lors de l’installation du pipeline. L’important est de ne pas raccorder les sections bout à bout, car leur déformation thermique peut provoquer des fuites.

Compte tenu de la nature du réseau d'égout, il fournit un niveau acceptable de résistance des joints.

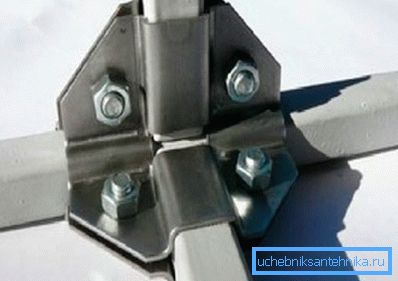

Les pinces sont presque le seul moyen de sortir lorsque vous devez connecter rapidement le tuyau profilé, par exemple de section carrée. Le soudage prendra trop de temps et il n’ya tout simplement pas d’autres moyens de s’arrimer.

Résumant

Dans un article, il est difficile de considérer les subtilités du périphérique de tous les types de connexions de pipeline. Néanmoins, les méthodes présentées peuvent être utilisées pour l'installation de systèmes d'assainissement, de chauffage et de plomberie. Sous réserve du respect de la technologie, les joints seront scellés et dureront plus d'une décennie.

La vidéo de cet article montre un exemple de raccordement de tuyaux d'égout de différents diamètres.
