Types de raccords d'égout

Les tuyaux, qui sont aujourd'hui assez nombreux dans les entrepôts de construction et les magasins, sont fabriqués à partir de matériaux polymères tels que le polypropylène, le polyéthylène, ainsi que le polybutylène et le chlorure de polyvinyle. Les tuyaux de cette matière première sont résistants à toutes les substances agressives, ils sont faciles à installer, ils pèsent peu et sont connus pour leur longue durée de vie.

Pour effectuer l'installation des eaux usées, il est nécessaire d'utiliser des raccords pour les tuyaux d'égout, qui permettent d'assembler le système sans soudure et sans raccords filetés. Quels types de raccords d'égout existent aujourd'hui?

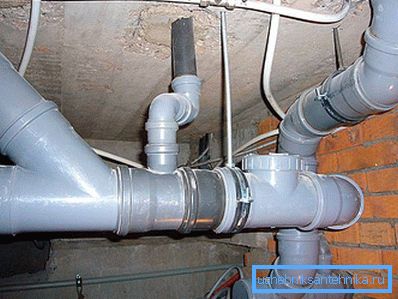

Systèmes d'égout en PVC

Dans le passé, les égouts étaient collectés dans des tuyaux en fonte. Pour ces tuyaux utilisés raccords métalliques. Maintenant, ils utilisent des tuyaux et des raccords en PVC. Grâce aux composants de ce matériau, il est possible de résoudre avec succès de nombreux problèmes lors de l'installation de systèmes d'égouts. À ce jour, l’utilisation de matériaux polymères a permis d’améliorer considérablement les propriétés des réseaux d’égouts au cours de leur exploitation, les rendant ainsi moins coûteux que les constructions en fonte.

Avantages des raccords en polymère

De nos jours, les tuyaux et les raccords en polymères présentent de nombreuses différences positives par rapport aux autres matériaux.

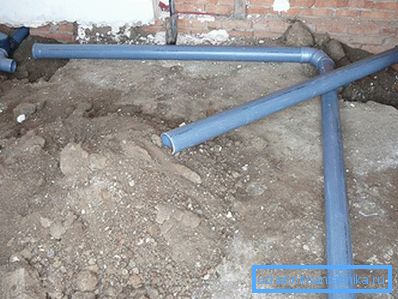

Facilité dessins. Ce moment est presque le plus important, car son faible poids permet l'installation de tuyaux à une seule personne, et non à l'ensemble de l'équipage comme auparavant. De plus, les tuyaux et les raccords sont beaucoup plus faciles à livrer - suffisamment d'un petit camion léger pour apporter un ensemble complet à un chalet de deux étages!

Longue durée de vie. La durée de vie des raccords en PVC est généralement d’au moins 30 ans, et au maximum de 40 ans. Étant donné que cette valeur n’est qu’une période de garantie, les tubes et les polymères peuvent servir pendant un demi-siècle, car ils sont insensibles aux effets de la corrosion, ne craignent pas l’humidité, environnements agressifs De plus, les joints des tuyaux et des raccords ne se multiplient pas et aucun dépôt de corrosion n'apparaît dessus.

Facilité montage. Pour assembler toutes les pièces utilisées lors de l'installation du système d'égout dans la maison, il ne faut que du travail manuel, et c'est aussi simple. En fait, l'ensemble du système est assemblé comme un constructeur: le bord d'un tuyau est simplement placé à l'autre extrémité du tuyau suivant. De même, l'assemblage des tuyaux et des raccords. Pour effectuer l'installation, vous n'avez pas besoin de compétences particulières, il suffit de maîtriser les techniques de base.

Possibilité d'utiliser différentes options vous permet de créer des systèmes d'égout de tous niveaux de complexité.

Après avoir examiné les avantages des produits en PVC, nous nous tournons vers les raccords eux-mêmes - ce qu’ils sont, de quels types et comment choisir le raccord requis pour l’installation.

Raccords pour tuyaux en plastique

Le raccord est la partie du pipeline nécessaire pour connecter plusieurs tuyaux en biais, dans le cas de la connexion de plus de deux tuyaux, etc. Les raccords vous permettent également de relier le système d'égout local à l'autoroute de la ville.

Où sont les accessoires utilisés? Le plus souvent, on les trouve dans l'installation d'eaux usées dans des bâtiments résidentiels, qu'il s'agisse de bâtiments résidentiels en ville ou ailleurs, ou dans des immeubles de grande hauteur. Les raccords peuvent-ils être utilisés dans des systèmes où des drains dont la température ne dépasse pas 80 ° C sont utilisés, ainsi que pour le détournement des drains à court terme? 95 ° C. Sous les égouts, non seulement l’eau sale du lavabo, des toilettes ou de la douche, mais aussi certains composés chimiques, dont le coefficient, appelé pH, varie de 2 à 12.

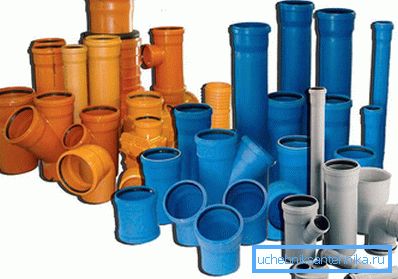

Types de raccords

Le type de raccords peut être le suivant:

• ceux utilisés dans les systèmes disposés à l'intérieur de la maison;
• ceux qui sont utilisés dans des systèmes extérieurs à la maison.

La méthode de connexion des raccords est également différente et peut être réalisée à l'aide d'un joint en caoutchouc sous la forme d'un anneau et, dans de rares cas, par collage. La bague d'étanchéité dans ce dernier cas ne s'applique pas.

Types de raccords

Parmi les raccords d'eaux usées internes reliés par un anneau en caoutchouc, on trouve les éléments suivants:

• couplage, qui, à son tour, est des types suivants:
• couplage avec butée;
• accouplement de réparation à passage intégral;
• réduction - cette partie est utilisée dans les cas où les diamètres du tuyau et du raccord diffèrent de manière significative, ainsi que dans les cas où un nouveau réseau de PVC doit être raccordé à la fonte;
• révision avec un couvercle - utilisé dans les situations où des mesures de nettoyage sont prévues;
• tee - un détail pour connecter trois tuyaux; peut avoir des angles de 45, 67, 90 °;
• une traverse à deux plans, angles: 45 et 90 ° (une telle traverse est également utilisée pour des diamètres inégaux);
• prise
• croix avec un plan, angles également de 45 et 90 °;
• taper (avec des angles de 30, 45, 90 °);
• tuyau de compensation.

Les raccords, qui sont utilisés pour les eaux usées externes et qui sont également connectés à l'aide d'un joint, ont un ensemble de produits similaire. Cependant, il y a quelques différences. Donc, dans ce groupe de raccords, il y a de tels détails:

• prise habituelle - ici, il a déjà plus d'angles: 15, 30, 45, 67, 90 °;
• robinet à deux tuyaux - a des anneaux en caoutchouc des deux côtés;
• couplage - un seul type;
• le tee, en plus de l'habituel, peut avoir trois cornes, son angle est toujours droit;
• croix à un seul plan, également à angle droit uniquement;
• clapet anti-retour - il est installé sur le tuyau d'égout qui passe horizontalement, avec une pente de 2 cm par mètre linéaire;
• siphon à deux coudes.

Pour équiper un système d'ingénierie, il est nécessaire d'utiliser des tuyaux en plastique appropriés ainsi que leurs raccords afin de pouvoir effectuer la pente et les coudes corrects du système d'égout.

Raccords de colle

Les raccords, qui sont assemblés à l'aide d'un adhésif spécial pour le polypropylène, peuvent être utilisés aussi bien pour les systèmes d'égouts internes que pour les systèmes d'égouts fonctionnant à l'extérieur. Voici quelques raccords nécessaires dans ce cas:

Comme dans le cas précédent, appliquez l’embrayage. Parfois, un tap est nécessaire - les angles de rotation sont 30, 45, 87, 90 °. Dans le cas d'un té, les angles de rotation sont de 45, 67, 90 °, c'est-à-dire les mêmes que dans les tés du système d'égout interne. Les réductions, c'est-à-dire les adaptateurs, et les révisions avec une couverture s'appliquent de la même manière.

Autres détails - une croix avec deux cavités (45 et 90 °), des bouchons pour tuyaux. Toujours utilisé pour les bâtons de colle, qui ont une extrémité lisse, avec un angle de 90 °, sont nécessaires pour les colonnes montantes. Il existe également des adhésifs pour la colle, qui ont une douille, également à angle droit.

Raccords de montage

Il existe un certain nombre de conseils utiles qui vous aideront à effectuer l’installation de raccords de manière qualitative et correcte:

Couper les tuyaux en PVC avant d’amarrer avec des raccords devrait être une scie à métaux pour le métal avec une petite dent. De ce fait, sur le bord du tuyau à l'endroit de la coupe, il n'y aura pas de morceaux collants de la couche.

Une fois le tuyau coupé, il vaut la peine de traiter le site de sciage en éliminant les bavures et les aspérités. Cela aidera à ajuster le raccord plus étroitement et, lors du fonctionnement du système, il n'y aura pas de blocage ni de fuites au niveau des joints.

Vous ne devez nettoyer les éléments en PVC coupés que lorsque le produit est devenu sec (c'est-à-dire éliminer l'humidité, si celle-ci est présente sur le tuyau ou le raccord).

Si des vides se sont formés à l'endroit où les tuyaux et les raccords sont connectés, ils doivent être traités à la colle avec une brosse. Ensuite, l'installation, réalisée correctement, contribuera à sauver le système d'égout afin de pouvoir l'utiliser pendant plusieurs décennies.
