Types et caractéristiques de tubes longitudinaux en acier

Les tuyaux en acier à soudure électrique longitudinaux sont l’un des matériaux les plus courants lors de la pose de gazoducs, de conduites d’eau, de systèmes de chauffage et autres. Nous examinons ensuite de plus près les caractéristiques de ces tuyaux, leurs types et leurs domaines d’application.

Types de tuyaux en acier

Tout d’abord, les tuyaux en acier peuvent être de plusieurs types:

• Soudés électro-soudés. Cette méthode de production est la plus simple et la moins chère.

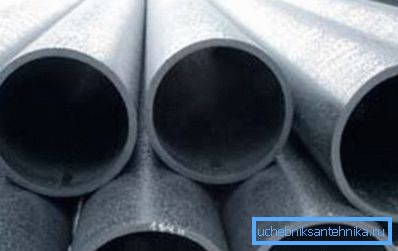

• Sans soudure - ce type inclut les produits laminés à chaud et à froid fabriqués à partir de billettes de métal solides.. Cette technologie est plus complexe et coûteuse, mais permet d’obtenir des produits avec une précision de forme et une résistance mécanique élevées.

Les produits électriques sont quant à eux divisés en deux types:

• Couture en spirale - la couture n'a pas l'apparence d'une spirale. Cette méthode permet d'obtenir une bonne résistance à la traction.

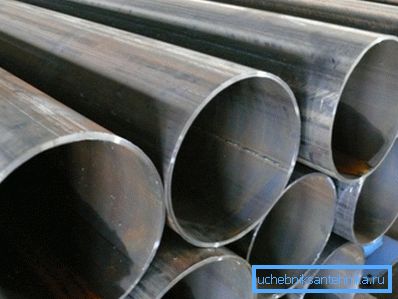

• La ligne droite de la machine à souder électro-soudée a une couture longitudinale. Ces produits sont plus polyvalents et plus courants. Avec leur utilisation, la plupart des conduites d'eau sont terminées.

Caractéristiques spéciales

GOST 10705 91 pour les tubes longitudinaux en acier électrosoudés permet leur fabrication avec un diamètre de 450 à 1420 mm.

En outre, il existe quatre formes de leur section transversale:

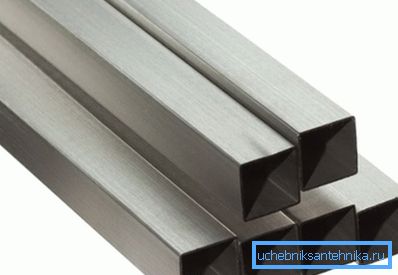

• Carré;
• Rectangulaire;
• rond;
• Ovale

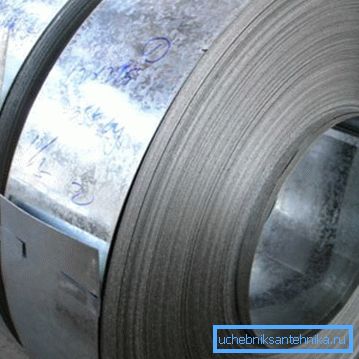

En règle générale, le matériau de départ de ces produits est une bande - il s’agit d’un ruban en tôle ou en acier qui, sur des machines spéciales, est plié en un tube.

Selon GOST, ce produit est en acier au carbone et en acier faiblement allié des types suivants:

• Calme
• Semi-calme;
• Ébullition

Lors du choix, il convient de garder à l’esprit que les caractéristiques de la gamme de ces produits sont assez hétérogènes. Par conséquent, GOST 10706 76 pour les tubes soudés longitudinalement en acier soudés électriquement se subdivise en quatre groupes:

Caractéristiques

Selon GOST 10704 91 pour les tubes longitudinalement soudés, ils peuvent avoir les paramètres suivants:

Ces tubes longitudinaux existent en deux classes de précision:

• En coupant les extrémités, les bavures sont enlevées.
• Pas de taille - aucune bavure ne sera enlevée.

Selon GOST 10706 91 pour ce produit, l'écart maximal possible de sa longueur dépend de la classe de précision. Pour la première classe, cette valeur est +15 mm et pour la seconde - +100 mm.

Les mérites

Parmi les avantages des tubes soudés électriquement figurent les points suivants:

• Large gamme de produits grâce à la technologie de production.
• Le diamètre maximal peut être de 1,4 mètre (l’épaisseur de la paroi est dans ce cas de 32 mm), tandis que les analogues roulants peuvent avoir un diamètre ne dépassant pas 550 mm.
• Le poids d'un tube longitudinal en acier soudé électriquement est relativement faible par rapport à l'analogue roulant, ce qui simplifie le transport et l'installation.
• Bonne résistance, ce qui permet au pipeline de résister aux contraintes mécaniques et aux pressions internes élevées dans le système.
• Plus grand volume avec le même diamètre, comparé aux analogues roulants. Cela permet de pomper plus de gaz dans les pipelines.
• Prix ​​bas comparé aux autres types de tubes en acier.

Astuce! L'assemblage de la canalisation est effectué à l'aide d'une machine à souder. Ayant la compétence pour travailler avec cet outil, vous pouvez faire le travail vous-même.

Inconvénients

Les inconvénients des produits comprennent:

• Un coefficient de rugosité plutôt élevé dû à la présence d'une soudure.
• Plus faible résistance que les analogues roulants, ce qui est également dû à la présence de la soudure.

Caractéristiques de production

Comme mentionné ci-dessus, le matériau pour la fabrication de produits de ce type est une bande fournie sous forme de rouleaux.

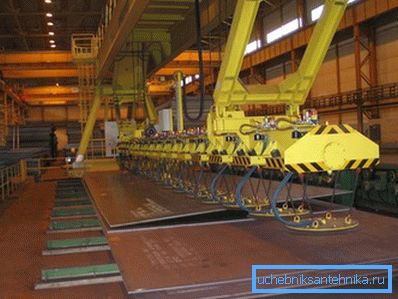

La technologie de production est la suivante:

• Tout d’abord, le matériel est préparé - déroulé et coupé en lanières.
• Ensuite, les bandes sont pliées en un ruban. Il convient de noter que ce processus est continu. Cette bande est donc appelée sans fin.

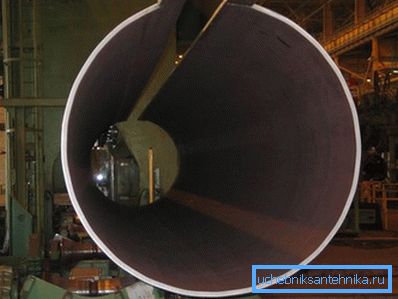

• Après cela, sur les machines de fraisage, un flan avec un joint ouvert et une section transversale circulaire est formé à partir de la bande.
• Ensuite, le joint est soudé par soudure électrique. Il existe actuellement quatre méthodes de soudage, chacune ayant ses avantages et ses inconvénients. Lors du choix d'une méthode, la priorité est la fiabilité et la durabilité, car ces indicateurs déterminent la classe du produit.

• Le produit fini est calibré, ce qui permet d'obtenir le diamètre et l'épaisseur exacts des murs.
• La soudure est contrôlée en utilisant des points de vortex ou des ultrasons. Cette étape est très importante car la durabilité du produit dépend de la soudure.
• L'étape finale est la découpe des produits finis en segments de la longueur souhaitée, qui sont ensuite expédiés à l'entrepôt.

Faites attention! À la toute fin du processus de production, les produits sont étiquetés. La marque du produit informe sur ses paramètres géométriques, le type de matériau de construction utilisé et la classe de précision du processus de fabrication.

GOST 10704 76 pour ce type de tuyau contrôle leurs propriétés mécaniques. Dans le même temps, le contrôle chimique des produits n'est pas effectué.

Champ d'application

La gamme des produits en question est assez vaste.

Le plus souvent, il est utilisé dans les domaines suivants:

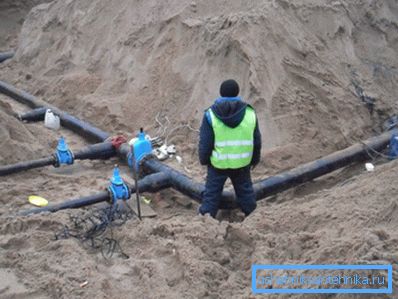

• Alimentation en eau - peut être utilisée pour l'alimentation en eau chaude et froide, car le métal n'est pas sensible aux températures extrêmes et à la pression. (Voir aussi l'article Distribution des conduites d'eau: caractéristiques.)
• Systèmes de chauffage - les produits sont largement utilisés dans la construction de réseaux de chauffage urbains et locaux. De plus, dans les cas où la température du liquide de refroidissement dépasse 95 degrés Celsius, seuls les matériaux en acier sont autorisés. De plus, la rigidité annulaire élevée et la bonne résistance aux charges longitudinales font de ce tuyau une colonne montante presque idéale pour un câblage vertical.

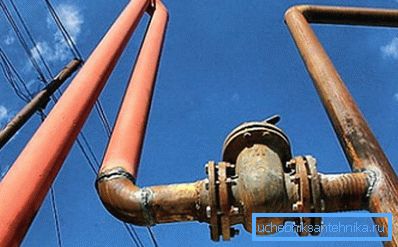

• Gazoduc et oléoduc - la popularité des produits en question dans cette industrie est due à sa résistance à un environnement agressif chimique et à sa capacité à résister à une pression élevée (jusqu'à 16 MPa).
• Les produits appartenant à la première classe de précision sont utilisés dans l'ingénierie et la construction. Certes, dans la construction, ils utilisent le plus souvent non pas des tuyaux ronds mais carrés, car ils ont une meilleure résistance et rigidité.

Faites attention! Les instructions pour l'installation de conduites en acier impliquent la préparation d'arêtes au niveau des joints lors du soudage de tuyaux, ce qui permet de garantir l'assemblage parfait des sections au niveau d'un joint soudé. Si l'épaisseur de la paroi est supérieure à 3 mm, l'angle de biseau ne doit pas dépasser 45 degrés.

Ici, peut-être, sont tous les points principaux que l'on peut dire à propos de ce type de tuyau.

Conclusion

Le tube longitudinal soudé électriquement est un produit universel utilisé dans une variété de conceptions. Le large éventail de leurs applications est associé à de bonnes performances et à un coût relativement bas, par rapport à des produits similaires.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
