Ventilation des eaux usées dans une maison privée

Sans tuyau d’entonnoir ni autres dispositifs, une odeur désagréable lors du bris ou du séchage du joint d’eau pénétrerait dans la pièce, ce qui aggraverait considérablement le confort de la vie. Cet article traite de la ventilation des eaux usées dans une maison privée et de la manière de le faire vous-même.

Pourquoi avons-nous besoin de ventilation et de ses types

Si la maison comporte des colonnes montantes d’un diamètre supérieur à 50 mm ou dans un bâtiment de plus d’un étage, il est nécessaire d’équiper le système de ventilation des eaux usées. Le fait est que lorsqu'une grande quantité d'eau est évacuée brusquement (par exemple, à partir d'un réservoir de cuvette de toilette), un vide est créé dans les tuyaux. En conséquence, l'eau est drainée des siphons. Et s’il n’ya pas d’obstacle à l’odeur (c’est la soupape d’eau du siphon qui fait obstacle), elle entrera librement dans la pièce.

Même si votre réseau d'égouts est équipé de tuyaux de section suffisante et que le débit d'eau ne les bloque pas complètement (et ne crée donc pas de vide), les «arômes» peuvent toujours pénétrer à l'intérieur. Cela est dû à la petite taille des siphons. Si vous n'utilisez pas l'unité sanitaire pendant 3 à 5 jours, son eau peut simplement s'évaporer. En conséquence, la barrière anti-odeurs disparaît.

Tous ces problèmes peuvent réparer la ventilation, ce qui peut être facilement fait avec vos propres mains. Il est de deux types:

• tuyau de ventilateur ordinaire;
• en utilisant une soupape à vide.

Les deux options sont souvent utilisées dans les maisons et les appartements privés. Mais l'installation d'un tuyau de ventilateur est considérée comme la plus efficace et la soupape de dépression joue le rôle d'un complément.

Pipe amusante

Nous allons maintenant expliquer comment ventiler la colonne montante à l’aide d’un tuyau amusant. Cet appareil est une continuation de la colonne montante d’égout, qui est affichée à l’extérieur. Beaucoup ont vu de petites sections de tuyaux situés sur le toit de maisons privées, et ce sont les systèmes de ventilation des égouts.

Le principe de leur fonctionnement est assez simple. L'air chaud de l'égout monte et sort. En conséquence, un petit vide est créé à l'intérieur du tuyau, comme une traction dans le poêle, afin que l'air circule de la pièce dans le système d'égout, et non l'inverse.

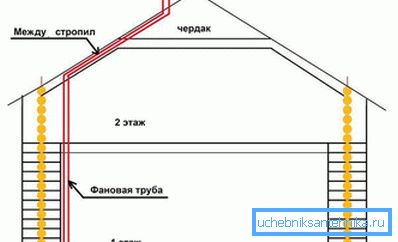

Astuce! En règle générale, le tuyau du ventilateur est affiché sur le toit à travers un puits spécial, qui doit être prévu pendant la phase de construction. Si cela n'est pas fait, vous pouvez le placer horizontalement sur le côté, à travers le mur.

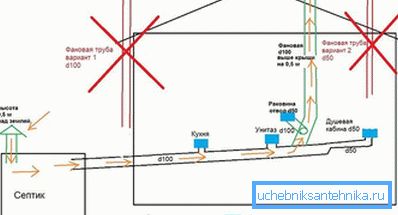

Lors de la création d’une ventilation d’égout à l’aide d’un tuyau d’entonnoir, tenez compte des recommandations et conseils suivants:

• la hauteur de l'entonnoir doit être à au moins 0,5 m du niveau du toit; si le grenier est présent, cette valeur passe à 3 mètres;
• le diamètre de la hotte doit être égal au diamètre de la colonne montante;
• Si vous avez plusieurs colonnes montantes d’égout, elles peuvent être raccordées dans la partie supérieure et équipées d’un tuyau de ventilation.
• Il est interdit de combiner la ventilation des égouts avec une cheminée ou avec un système de ventilation aspirante;
• Il n'est pas souhaitable d'installer un tuyau d'entonnoir près des fenêtres et des balcons, l'odeur pouvant pénétrer à l'intérieur de la pièce. Mieux s’il ya au moins 4 mètres entre les ouvertures entre la hotte et la fenêtre;
• Si vous avez un toit à plusieurs versants, il est déconseillé de faire sortir le tuyau de l’entonnoir sous le surplomb de l’une des rampes. Dans ce cas, il peut simplement être coupé ou cassé par la neige.
• Il est également déconseillé d’équiper le haut de la hotte d’un déflecteur. Si cela est fait, des condensats peuvent se former, ce qui gèlera en hiver et bloquera la ventilation (ou réduira son efficacité).

Lors de l’organisation de la ventilation des eaux usées, un tuyau d’entonnoir est généralement fabriqué dans le même matériau que la colonne montante. En fait, la hotte sera une continuation de la colonne montante horizontale, dérivée sur le toit. Il convient de garder à l'esprit que l'utilisation de la fonte (à savoir, ce matériau est encore souvent trouvé dans les égouts) est indésirable. Le fer commence à rouiller et le tuyau va tomber. Il est préférable que la sortie du ventilateur soit en plastique.

Astuce! Une autre recommandation est de réchauffer la pipe amusante. Bien sûr, il fera toujours plus chaud que l'air ambiant. Mais si dans votre région il y a de fortes gelées, l'isolation ne sera pas superflue. De plus, l'isolation est simplement nécessaire si le système d'égout est utilisé de manière irrégulière, par exemple à la date de la datcha.

Utiliser une valve à vide

Il y a des situations où la création d'un système de ventilation d'égout conventionnel est impossible. Que faire dans ce cas? Et dans une telle situation, vous pouvez trouver un moyen de sortir - c'est l'utilisation d'une soupape à vide.

Un tel dispositif fonctionne selon le principe suivant:

• dans le cas, il y a un ressort et un joint en caoutchouc;
• Dès qu'un vide se forme à l'intérieur de la colonne montante (lorsqu'une grande quantité d'eau est drainée brusquement), le ressort ouvre le joint. En conséquence, l'air de la pièce pénètre dans le système et égalise la pression;
• après cela, le printemps revient à sa place et empêche les odeurs désagréables de pénétrer dans la pièce.

Bien sûr, la soupape de dépression ne remplace pas complètement l’entonnoir, mais elle fait un excellent travail avec certaines de ses fonctions. Mais si l'eau dans le siphon se dessèche, un tel appareil ne pourra pas aider à faire face à l'odeur désagréable.

Astuce! La soupape à vide elle-même est installée au sommet de la colonne montante. Dans ce cas, l'appareil doit être dans une pièce chaude, où la température ne tombe pas en dessous de zéro.

S'il est impossible d'installer le périphérique sur une colonne montante, il est monté sur un tuyau horizontal. Certaines règles devraient être considérées. À savoir:

• la vanne doit être installée au-dessus du point de raccordement au système d'égout du drain le plus élevé de l'unité de plomberie;
• si la pièce dispose d'un siphon de sol (par exemple une cabine de douche), la vanne de dépression est installée à au moins 35 cm du revêtement de sol;
• l'appareil doit pouvoir libérer l'admission d'air (et sa température doit être supérieure à zéro);
• la vanne doit être libre d'accès pour sa réparation et son ouverture manuelle.

Créer une ventilation externe

Si votre maison est équipée d'un système d'égout autonome, vous pouvez utiliser une ventilation externe. Cela est possible s'il existe une fosse septique ou une autre installation de nettoyage sur le site. Dans ce cas, vous pouvez recourir à deux options pour la ventilation externe:

• conclusion de la hotte le long du mur de la maison. Extérieurement, cela ressemblera à un drain, seule l'extrémité du tuyau sera au-dessus du niveau du toit. La hotte est raccordée à la sortie d’égout de la maison et est fixée au mur avec des pinces;

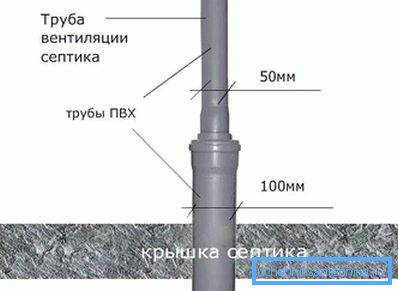

• la deuxième option consiste à installer un tuyau de ventilation sur la fosse septique ou une autre station d'épuration usagée. C'est très pratique, car la hotte sera située loin de la maison (au moins 5 m), ce qui élimine l'apparition d'une odeur désagréable à proximité de l'habitation.

L'installation d'une ventilation externe peut être utile si la maison n'a pas de conduite d'égout. On le trouve souvent dans de petites maisons d'un étage ou dans les banlieues. Lors de l'utilisation de ces méthodes, il est conseillé d'installer une vanne de dépression à l'intérieur pour améliorer le système de ventilation.
