A quoi sert la vanne thermostatique de mélange utilisée dans

À l’heure actuelle, de nombreux propriétaires d’habitations privées et d’appartements résidentiels installent des systèmes de chauffage autonomes dotés de leur propre chaudière pour chauffer leur logement et disposer d’un approvisionnement indépendant en eau chaude. Cela permet de maintenir une température confortable dans la maison tout au long de l'année. De plus, l'avantage incontestable d'un tel système est la disponibilité constante d'eau chaude dans la maison.

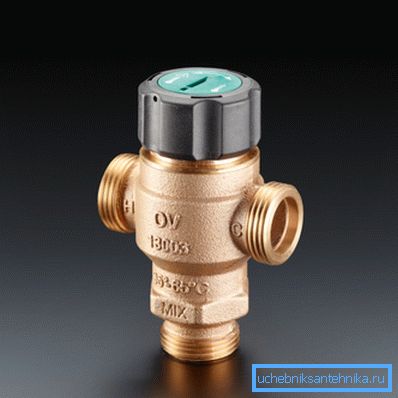

L'apparition du contrôleur de mélange thermostatique.

Aperçu de la vanne de mélange thermostatique

Le principe de fonctionnement d’un système de chauffage autonome est que le fluide de travail, qui transfère en permanence la chaleur de la chaudière aux radiateurs à eau et la distribue de manière uniforme dans toute la maison, circule autour de la boucle fermée de la chaudière à gaz, à liquide ou à combustible solide. Le même principe s'applique au système d'eau chaude, sauf que dans ce cas, il ne fonctionne pas selon un circuit fermé, mais selon un schéma de transfert, en transférant l'eau chauffée de la chaudière aux appareils sanitaires.

Afin de maintenir en permanence la température de l'eau ou d'un autre liquide de refroidissement dans le système à un niveau donné, un dispositif automatique est utilisé, appelé vanne mélangeuse thermostatique pour l'alimentation en eau chaude et les systèmes de chauffage autonomes.

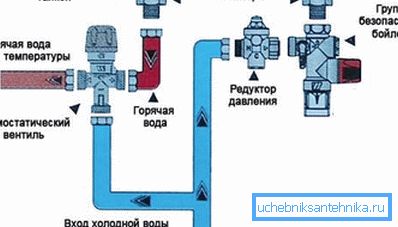

Schéma de connexion dans le système ECS.

Fonctions principales de la vanne thermostatique

Le mélangeur thermostatique à trois voies a pour objectif principal de maintenir de manière stable la température de consigne du fluide de travail (eau, antigel ou autre agent de refroidissement) dans les systèmes de chauffage et d'eau chaude autonomes.

Le respect de cette condition lors de l'installation de communications d'ingénierie domestique de votre propre main aide à résoudre un certain nombre des tâches suivantes:

  1. L'eau dans le circuit de production d'eau chaude sanitaire peut être chauffée à une température de +95 ° C, ce qui peut provoquer des brûlures lors de l’ouverture des robinets des consommateurs, et en présence d’un mitigeur, sa température aura une valeur constante ne dépassant pas +60 ° C.
  2. Les basses températures dans le circuit de chauffage de retour peuvent provoquer la formation de condensation., L'installation d'une vanne à trois voies vous permet d'élever la température de l'eau dans le tuyau de retour à la valeur recommandée.
  3. L'ajout d'eau froide dans la conduite d'alimentation en eau chaude directement devant les consommateurs permet d'économiser jusqu'à 25% de carburant ou d'électricité., qui sont dépensés pour le chauffage.

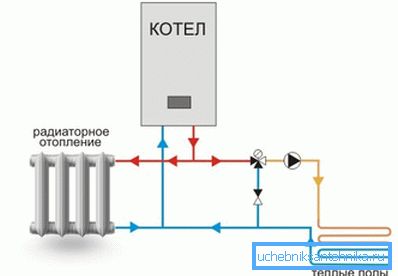

La photo montre le schéma de raccordement du système de chauffage.

Astuce! En plus du chauffage par radiateur principal et de l'eau chaude à usage domestique, de tels dispositifs sont également recommandés pour une utilisation dans les systèmes domestiques de plancher d'eau chaude.

Spécifications techniques

En mode normal, un distributeur thermostatique peut fonctionner sans problème pendant plusieurs années et remplir correctement ses fonctions. Il existe plusieurs modèles de ces appareils qui diffèrent les uns des autres par leurs paramètres et le type de raccordement fileté nécessaire au raccordement au circuit de chauffage ou d’alimentation en eau.

Selon le mode d'emploi, les vannes thermostatiques à mélange à trois voies modernes présentent, selon le modèle, les caractéristiques techniques suivantes:

  1. Le boîtier de l'appareil est en laiton ou en bronze de haute qualité, doté d'un revêtement de protection et de galvanoplastie décoratif au nickel-chrome.
  2. La pression maximale admissible dans le système de chauffage ou d'eau chaude est de 10 kg / cm².
  3. La température maximale admissible du liquide de refroidissement est la suivante: pour les chaudières - 95 ° C; pour panneaux solaires et stations solaires de chauffage de l'eau - 110 ° С.
  4. La plage de réglage manuel de la température du fluide de travail, selon le modèle, peut être comprise dans les limites suivantes de 20 à 60 ° C.
  5. Le type de connexion filetée, selon le modèle, peut être du type suivant: Rp3 / 4 ”; G3 / 4 "; G1; G1 1/2 ".
  6. Le débit nominal en mode de fonctionnement peut aller de 1,6 à 2,5 m³ / heure.

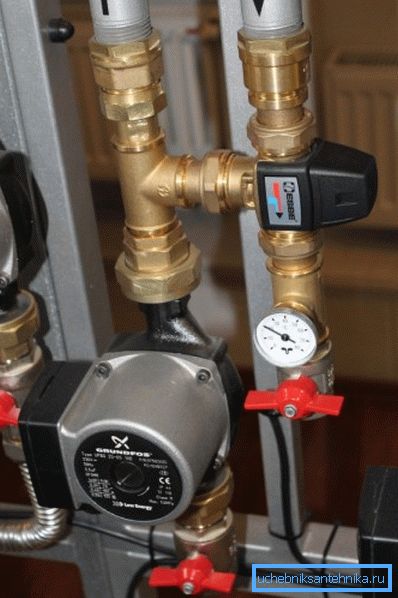

Mélangeur d'eau froide dans le panneau sanitaire.

Astuce! À première vue, le prix de cet appareil peut sembler assez élevé, mais compte tenu des économies de carburant et d’électricité consommée, son coût d’achat peut être amorti en 1-2 ans.

Structure interne et principe de fonctionnement

Sur le plan structurel, le mitigeur thermostatique est un corps en laiton ou en bronze moulé, doté de trois fils filetés pour la connexion au pipeline. À l’intérieur se trouvent un élément thermosensible, une tige mobile et une soupape à ressort qui peut s’appuyer hermétiquement sur l’un des deux sièges.

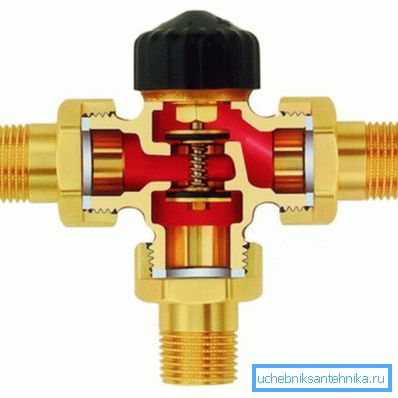

Le dispositif de la vanne à trois voies dans la section.

Le principe général de fonctionnement d’un mitigeur thermostatique est que l’élément sensible à la température augmente de volume sous l’influence de la chaleur et qu’il est déplacé par une tige mobile sur laquelle un robinet d’arrêt est installé.

  1. Lorsque de l'eau chaude sort de la buse inférieure, elle entre librement dans la buse droite jusqu'à ce que l'élément de fonctionnement soit chauffé à une certaine température.
  2. Une fois que l'élément thermo-sensible est chauffé au-dessus d'une température prédéterminée, il commence à se dilater et abaisse la soupape, coupant ainsi l'alimentation en eau chaude de la buse inférieure et ouvrant l'alimentation en eau froide de la buse gauche.
  3. Après avoir mélangé de l'eau froide et équilibré la température, le corps de l'élément de travail de la démolition est comprimé et la plaque de soupape sous l'influence du ressort prend la même position.

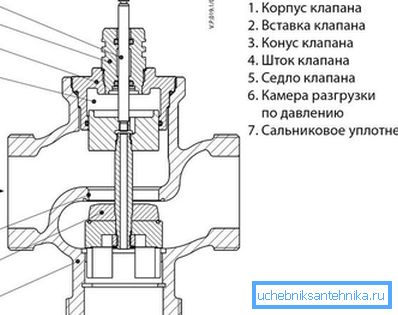

Appareil général et image explicative à la description du principe de fonctionnement.

Faites attention! Dans le circuit de retour de la chaudière, l'installation de la vanne mélangeuse s'effectue dans l'ordre inverse: lorsque le réfrigérant refroidit, l'eau chaude provenant de la canalisation d'alimentation directe est mélangée à la canalisation.

Conclusion

En conclusion, il convient de noter que la vanne de mélange mécanique est un dispositif assez simple et très fiable, dont le fonctionnement peut être imperceptible à première vue, mais son utilisation contribuera à éviter de nombreuses conséquences désagréables à l'avenir, son installation ne doit donc pas être négligée.

Pour évaluer visuellement son travail en action, vous pouvez visionner la vidéo de cet article, ainsi que d’autres schémas montrant le principe de son travail sur ce site.
