Cartouche pour le mélangeur: caractéristiques de conception

Dans cet article, nous verrons comment fonctionne la cartouche du mélangeur de 40 mm. Cet élément est la partie la plus importante des robinets les plus utilisés à ce jour installés dans vos cuisines et salles de bains. La compréhension de son appareil vous permettra d'éviter les erreurs typiques dans le fonctionnement d'un tel équipement de plomberie.

Cartouche photo pour le mixer

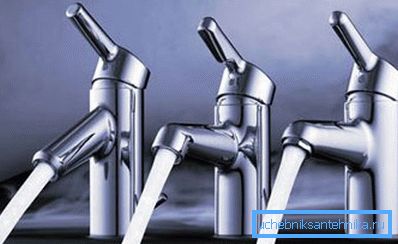

Mélangeurs à cartouche populaires

Types de construction en fonction du mécanisme de mélange

Il existe les types de cartouches suivants pour les mélangeurs: à billes et à disques. La seconde est beaucoup plus commune, ce qui n’affecte ni le coût ni la fiabilité du produit. Les principales caractéristiques techniques des deux modèles sont à peu près les mêmes, mais pour une fabrication utilisant une boule creuse, une licence spéciale est nécessaire, ce qui est très difficile à obtenir.

Avec la production de disques sur le plan juridique, la situation est beaucoup plus facile. Mais passons directement à leur appareil.

La structure de la cartouche sphérique

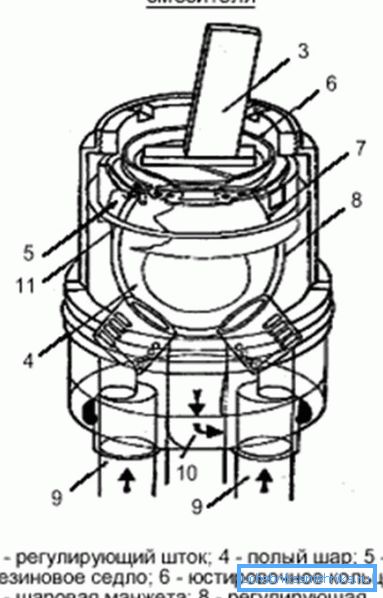

Schéma de la cartouche sphérique
Désignation sur la figure Nom
3 Tige de réglage
4 Boule creuse pour mélanger l'eau
5 Selle en caoutchouc
6 Bague de réglage
7 Manchette de balle
8 Manchette régulatrice
9 Entrée de fluide
10 Libération de fluide
11 Manchon de balle

Les cartouches à bille pour les robinets de cuisine fonctionnent comme suit:

  • Une bille creuse située à l'intérieur de l'appareil est dotée de deux trous conçus pour l'entrée d'eau chaude et d'eau froide, et l'un pour le dégagement est déjà mélangé.
  • Une tige de régulation lui est également connectée. Lorsqu’elle se déplace, les ouvertures de la balle elles-mêmes sont décalées.
  • Les manipulations avec le levier vous permettent de réduire et d’augmenter les trois flux, ce qui permet au fluide contenu dans la balle de se mélanger dans des proportions différentes et de sortir avec une intensité différente.

Comme vous pouvez le constater, le fonctionnement du mécanisme à billes est très simple.

Structure de la cartouche à disque

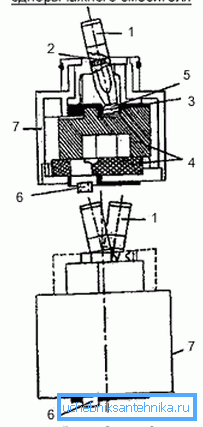

Diagramme de périphérique de cartouche de disque
Désignation sur la figure Nom
1 Tige de réglage
2 Vis
3 Joint
4 Disque en céramique
5 Tête de stock
6 Entrée d'eau
7 Manche

Le fonctionnement de la cartouche à disque d’un mélangeur de cabine de douche ou de cuisine est légèrement différent de celui du modèle à bille ci-dessus.

Ici, l'eau froide et l'eau chaude passent par les entrées, puis lorsque le levier est déplacé, le disque céramique supérieur se déplace par rapport au disque inférieur, ce qui donne différents effets sur la sortie de la structure:

  • La coïncidence étroite des trous et des bords des disques entraîne un chevauchement complet du flux d’eau, c’est-à-dire que le robinet est fermé.
  • L'immersion d'un élément de disque dans un autre régule la force de la tête sortante.
  • Le chevauchement de l'eau chaude et de l'eau froide par le disque supérieur permet de régler la température du liquide à différents niveaux.

Différences techniques des cartouches de disque

Comme nous l'avons déjà mentionné, les plus courantes sont les cartouches en plastique avec deux disques en céramique à l'intérieur.

Entre eux, ils diffèrent par les paramètres suivants:

  1. Par diamètre. Vous pouvez trouver des cartouches de diamètres compris entre 25 et 45 mm, mais les plus couramment utilisées sont les produits de 40 millimètres portant le marquage d40. Il est à noter que ce paramètre n’a pas d’incidence importante sur les performances, il s’agit uniquement de la forme et des dimensions du mélangeur.

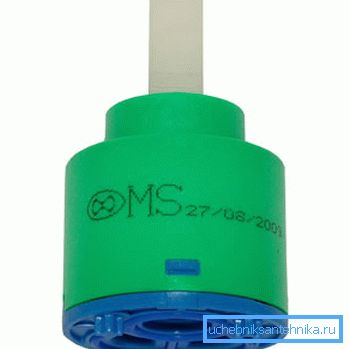

Mélangeur 35 mm
  1. Siège. Peu importe le diamètre, le fabricant peut changer complètement de prix et le prix ne change pas.

Astuce: avant de choisir une nouvelle cartouche, comparez-la avec l’ancienne afin de ne pas vous tromper de siège.

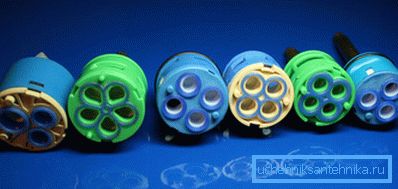

Exemples de sièges différents
  1. La longueur de la tige de régulation. Là encore, cet indicateur dépend entièrement des caractéristiques du modèle de la grue, ou plutôt de son levier.

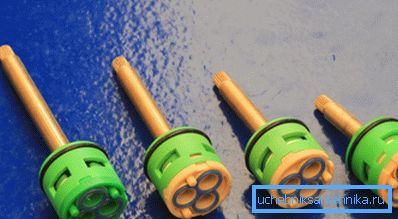

Exemples de cannes de différentes longueurs

Remplacement

C’est ce que la cartouche coûte sur le mélangeur, de toute façon, n’est pas une valeur significative par rapport au robinet complet. Par conséquent, il est économiquement rentable et réalisable de remplacer périodiquement cet élément en utilisant nos propres ressources sans faire appel à un plombier.

Conseil: si vous souhaitez prolonger la durée de vie du mélangeur d'eau, installez un filtre supplémentaire pour le mélangeur d'évier, afin d'empêcher les grosses particules de pénétrer dans les disques en céramique.

Les étapes nécessaires pour changer un produit en échec sont les suivantes:

  1. Fermer le flux d'eau chaude et froide. Après cela, ouvrez la vanne au cas où une partie du liquide y resterait.
  2. Retirez le capuchon décoratif qui ferme l'accès à la vis de verrouillage. Il a généralement une couleur bleu-rouge, indiquant la direction du mélangeur.
  3. Nous dévissons la vis avec la clé Allen et retirons le corps du levier.

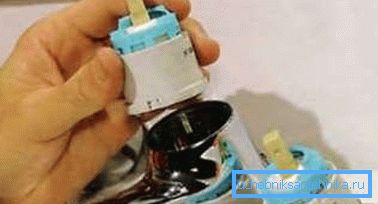

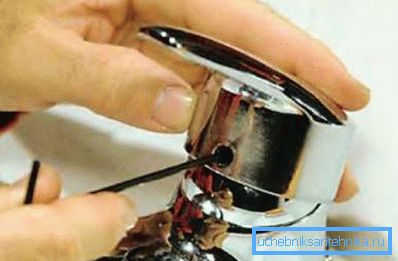

Démontage du levier avec une grue
  1. Retirez la bague décorative, puis dévissez l'écrou de pression du mélangeur. Essayez de ne rien endommager en le faisant.
  2. Nous sortons l'ancienne cartouche et en mettons une nouvelle. Dans le même temps, vérifiez soigneusement la coïncidence de tous les fragments d'atterrissage, sinon le mélangeur risque de s'écouler plus tard.
Remplacement d'une pièce cassée
  1. Reposer l'écrou de serrage et la bague décorative.
  2. Nous mettons en place le levier.
  3. Vissez la vis de fixation hexagonale.
  4. Nous retournons un bonnet décoratif.
  5. Ouvrez l'eau et allumez le mélangeur pour tester ses performances.

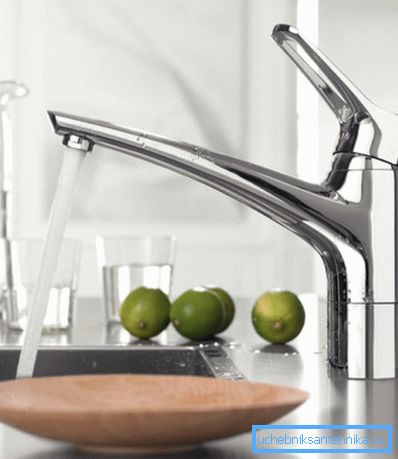

Vanne à levier unique fonctionnant correctement après la mise en place de la cartouche de remplacement

Tout le remplacement est facile à faire de vos propres mains, si vous suivez les recommandations ci-dessus.

Conclusion

On trouve aujourd'hui des robinets à levier unique dans les appartements, les maisons et les salles de bain des bâtiments publics. Les principaux éléments responsables de leur bon fonctionnement sont les cartouches spéciales qui effectuent directement le mélange même de l’eau produite. Ils sont assez pratiques et simples dans leur appareil. Rarement pause, et quand cela arrive, il est facilement remplacé.

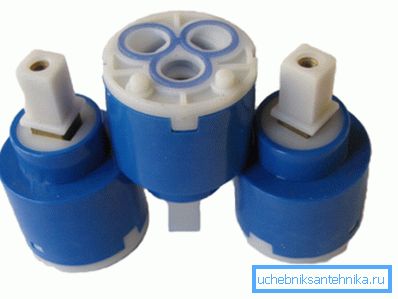

Cartouches: vue de dessus et de dessous
