Ce qui est appliqué au robinet dans la salle de bain ou la

Lors du raccordement de l'équipement de plomberie, il est nécessaire de respecter certaines règles pour que son fonctionnement soit ensuite pratique et confortable. Vous devez admettre que le fait de laisser couler le robinet en permanence est non seulement irritant, mais aussi jette de l'argent dans l'argent de la famille. Dans cet article, nous allons parler de l’une des étapes d’une telle connexion: le flux d’eau provenant de l’alimentation en eau centrale vers le robinet. Cela peut être deux options - eye-liner flexible et rigide pour le mélangeur, nous allons donc les traiter plus en détail.

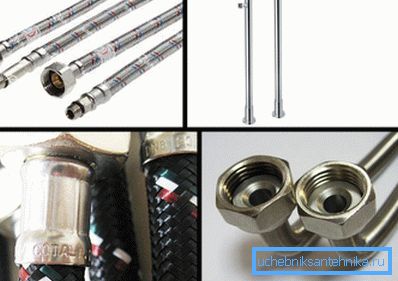

Sur la photo - deux types de connexion au mélangeur (à gauche - flexible, à droite - dur)

Concepts généraux

Il est accepté d'appeler des tuyaux ou des flexibles à l'aide desquels il est possible de diriger l'eau du système vers le mélangeur. Il est nécessaire d’aborder ces éléments de manière responsable, car le fonctionnement ininterrompu des appareils sanitaires en dépendra. Le coût de la doublure dépend de la qualité du matériau à partir duquel elle est fabriquée et du fabricant.

Eye-liner souple

Il y a deux ou trois décennies, personne n'avait entendu parler de cette méthode de raccordement: des tuyaux en caoutchouc étaient principalement utilisés pour raccorder les vannes aux tuyaux, ce qui, au fil du temps, entraînait des éruptions et des accidents.

Alimentation en eau pour mélangeur à soufflet avec enveloppe ondulée

Actuellement, des tuyaux flexibles spéciaux de plomberie sont utilisés à cette fin. Ils peuvent être:

Soufflet
  1. La conception comprend un tuyau en caoutchouc durable et un boîtier de protection annulaire ondulé pouvant être en métal ou en caoutchouc éthylène-propylène.
  2. Les manchons servant à fixer le raccord du manchon, les ondulations et le tuyau sont enroulés le long du boîtier, puis soudés au manchon par soudage au rouleau.
  3. Toutes les pièces en contact avec l'eau pendant le fonctionnement sont en acier inoxydable.
Métal tressé 1. Conception du produit:
  • tuyau en caoutchouc durable;
  • tresse fiable d'un mince fil d'acier. Ce dernier a des traînées de bleu et de rouge.
  1. Le tuyau est coupé en morceaux de différentes longueurs.
  2. Aux extrémités des bagues métalliques insérées:
    • d'une part - un raccord à visser sur l'équipement attaché;
    • de l'autre côté, il s'agit d'un écrou-raccord qui est raccordé à l'extrémité du tuyau.
    1. Une tresse en acier inoxydable et un tuyau autour du manchon sont sertis par un manchon en métal.
    2. La conception assure la protection du tuyau contre les dommages mécaniques et les pertes de charge.
    Eyeliner des tuyaux au robinet dans la salle de bain type soufflet métallique tressé

    Types de soufflets et leurs caractéristiques

    Il y en a deux - l'habituel et le "pliage". Le premier a une longueur fixe, dans le second, il peut être augmenté en étirant le boîtier ondulé à la taille requise pour la connexion au mélangeur.

    Le soufflet a une taille standard de 90-150 mm, de 140 à 250 mm et de 200 mm à 355 mm.

    1. Ce type d’équipement sanitaire remplit une fonction qui consiste à connecter l’équipement sanitaire à une structure rigide d’alimentation en eau.
    2. Pression de travail - jusqu'à 20 atm, différence de température de -50 à + 250? С, le débit d'eau ne doit pas dépasser 36 l / min.

    Conseil: lors de l’achat d’un produit, indiquez au vendeur que vous avez besoin d’une doublure «sous le mélangeur», car la méthode de connexion dépendra de celui-ci.

    Le filetage M8 est utilisé pour se connecter au mélangeur
    1. Equipement résistant à:
      • compression dans n'importe quelle direction;
      • pli aux extrémités du manchon de protection;
      • brûlure et hautes températures;
      • la fragilisation;
      • usure.
      1. En cas d'utilisation avec de l'eau de faible qualité et dans des systèmes de chauffage, il résiste à la diffusion de l'oxygène, empêche la rupture des radiateurs et la survenue de situations d'urgence dues à une perte d'étanchéité.
      2. Ce type de connexion est considéré comme polyvalent et a fait ses preuves avec d’autres types de pipelines, par exemple le gaz.
      3. Ce produit de fabricants européens ne peut pas perdre sa marge de sécurité, même pendant 20 à 25 ans.

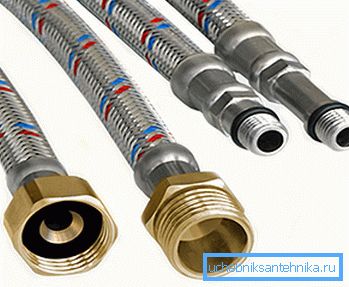

      Le filetage du raccord de tuyau doit correspondre au point de raccordement.

      Parmi les inconvénients, il convient de distinguer le bruit et le bourdonnement dus à la vibration du manchon ondulé. Ceci est particulièrement amélioré lorsque vous allumez simultanément plusieurs points de débit d'eau.

      Conseil: vous pouvez remédier à cette lacune en achetant un tuyau de diamètre plus important, par exemple en remplaçant un tuyau d'un demi-pouce par un trois-quarts.

      Si vous obtenez un eye-liner avec un manchon en plastique ondulé, ce problème ne se pose pas.

      Connexion à soufflet

      Vous trouverez ci-dessous des instructions étape par étape vous permettant de comprendre le jour du processus:

      1. Le point de connexion doit être facilement accessible.. Cela est nécessaire non seulement pour l'installation ou l'élimination rapide des défauts, mais également à titre préventif.

      Conseil: L'inspection des connexions doit être effectuée au moins une fois tous les 6 mois ou tous les ans.

      1. Avant de commencer l'installation, inspectez soigneusement le manchon acheté et le manchon. Ils doivent être intacts et exempts de défauts. L'intégrité du produit peut être altérée pendant le transport ou un stockage imprudent.
      2. Regardez la qualité des raccords à compression au bout du tuyau, surtout si vous deviez acheter le fabricant de gaine inconnue. Son prix parlera de lui-même, même si, en apparence, il sera difficile de le distinguer des vrais produits de marque. Rappelez-vous seulement que l'assurance de la qualité dans ce cas est très douteuse.
      3. Lire les instructions d'installation. La plupart des paramètres requis sont indiqués dans le passeport du produit, par exemple le diamètre extérieur. Le rayon de courbure de l'eye-liner connecté ne doit pas être inférieur à la valeur du dernier multiplié par 6.

      Astuce: ne tordez pas et ne serrez pas la doublure ni pendant ni après l'installation.

      Comment changer le liner sur le mélangeur à soufflet indépendamment
      1. Assurez-vous que seules les pièces qui ne présentent pas de corrosion électrochimique des métaux sont en contact lors du raccordement.. Par exemple, ils doivent être du même matériau ou la connexion doit être établie entre des pièces en laiton et en cuivre.
      2. Vérifier après l'installation le serrage de la connexion. Si des gouttes sont trouvées, serrez davantage les noix. Ne pas dépasser le couple de serrage recommandé - jusqu'à 0,4 Nm.
      3. La partie d'extrémité de la partie appariée doit être lisse et ne pas avoir de bords tranchants.
      4. Commencez par visser l’écrou avec vos propres mains, puis utilisez une clé.

      Conseil: n'utilisez pas de clés à gaz pour le travail, elles endommageraient sûrement l'écrou-raccord en raison de leur méthode d'utilisation.

      Eye-liner dur

      Il diffère de la version précédente en ce que le mélangeur est attaché de manière rigide aux tuyaux d'alimentation. Ce type d'installation est attrayant du point de vue de l'esthétique, en plus de l'installation dans ce cas est assez simple.

      Connexion difficile au robinet dans la salle de bain

      Processus d'installation

      1. Déterminez la position du mélangeur en tenant compte des dimensions du bain. En règle générale, le bol a une largeur de 700 mm et la distance entre le sol et les pieds est de 500 à 600 mm.
      2. Sélectionnez le point central du mélangeur en tenant compte de la taille de la baignoire, par exemple en divisant la largeur par 2. Mesurez à partir du sol entre 950 et 1 000 mm et placez également un point. À l'intersection de ces deux lignes sera le centre.
      3. Préparez un mur pour l'installation de tuyaux. Marquez dessus les bandes où ils vont passer et faites le stroboscope en utilisant un perforateur et une buse.
      Tubes dans la salle de bain

      Astuce: N'oubliez pas que le système a des genoux, ce qui doit être noté à l'avance dans le dessin.

      1. Collectionne tous les tuyaux. C'est difficile dans ce rien, soyez juste prudent et cohérent.
      2. Vis excentriques. La bobine à ce stade n'est pas encore nécessaire.
      3. Installez et verrouillez le mélangeur. Entre les points d'atterrissage, la largeur de tous les modèles est la même.

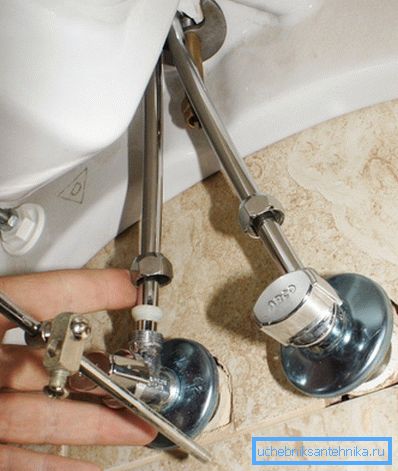

      Remplacement de la doublure extérieure dure
      1. Alignez le robinet sur le prochain, posez les tuyaux et assurez-vous que le système est positionné exactement comme vous le souhaitez.
      2. Remplissez les couches de mortier et nivelez la surface avec le mélange de ciment. Dans ce cas, n'oubliez pas que vous pouvez avoir une autre couche de carreaux de céramique.

      Astuce: faites attention aux raccords, ils ont généralement des trous conçus pour retirer et fixer la doublure.

      1. Retirez le mélangeur après le durcissement de la solution. Terminez la surface en mettant du plastique ou des carreaux dessus. Enfin, installez le mélangeur en veillant à bien sceller le filetage du tuyau avec du talon ou du ruban isolant.

      Conclusion

      Cet article portait sur deux types de raccords d’eau de la conduite d’eau au mélangeur - souple et rigide. La version à soufflet a été examinée plus en détail car elle est la plus répandue aujourd'hui.

      Vous savez maintenant comment connecter vous-même le mélangeur à la conduite d'eau à l'aide d'un type de connexion différent. La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
