Choisissez et installez un mélangeur d'évier avec une douche

Selon le système d'installation, un mitigeur d'évier avec douche ne diffère pratiquement pas des robinets ordinaires, à l'exception d'un arrosoir, vous devez installer un dispositif séparé pour le fixer (le plus souvent, cela se fait sur le piédestal ou sur le mur près de la cuvette des toilettes). Nous ne parlerons pas en détail de l'objectif d'une telle construction de plomberie - nous nous intéressons davantage à son dispositif et à sa méthode de fixation - ici, elle est intégrée (dans de rares cas, elle peut l'être).

Ces nuances seront discutées ci-dessous - nous en parlerons plus en détail, et pour des informations plus complètes, veuillez voir la vidéo dans cet article.

Lavabo avec douche hygiénique situé près des toilettes

Mélangeurs hygiéniques

Aperçu du modèle

Modèle Hansgrohe Focus E2 31926000
  • Le modèle Hansgrohe Focus E2 31926000 est un mélangeur construit verticalement avec un commutateur à levier unique (joystick), une douche hygiénique et un support pour l'arrosoir.. La longueur du bec entre les deux centres (canal d'alimentation et bec) est de 100 mm, la hauteur de la grue en position ouverte est de 162 mm, le diamètre de l'arrosoir est de 25 mm et la longueur du tuyau reliant le mélangeur à l'aérateur est de 1600 mm. Pour la fixation d'un dispositif d'hygiène supplémentaire, il existe une chaîne et un support d'atterrissage.
Modèle Hansgrohe Logis 71290000
  • Le modèle Hansgrohe Logis 71290000 est un mélangeur construit verticalement avec un commutateur à levier unique (joystick), une douche hygiénique et un support pour un arrosoir.. La longueur du bec entre les deux centres (canal d'alimentation et bec) est de 107 mm, la hauteur de la grue en position ouverte est de 166 mm, le diamètre de l'arrosoir est de 25 mm et la longueur du tuyau reliant le mélangeur à l'aérateur est de 1600 mm. Pour la fixation d'un dispositif hygiénique supplémentaire, il existe une chaîne et un support d'atterrissage. Les vannes d'arrêt sont une cartouche en céramique du mélangeur.
Set pour le bidet Talis S2 32140000
  • Le bidet Talis S2 32140000 est un mélangeur intégré verticalement avec un commutateur à levier unique (joystick), une douche hygiénique et un support pour un arrosoir.. La longueur du bec entre les deux centres (canal d'alimentation et bec) est de 102 mm, la hauteur de la grue en position ouverte est de 170 mm, le diamètre de l'arrosoir est de 25 mm et la longueur du tuyau reliant le mélangeur à l'aérateur est de 1600 mm. Le kit est livré avec une vanne à pied, équipée d'un lavabo avec douche hygiénique, d'une vanne d'arrêt pour l'aérateur, d'une chaîne et d'un support d'atterrissage pour la fixation d'un dispositif d'hygiène supplémentaire, les raccords d'arrêt étant une boîte à essieux en céramique.

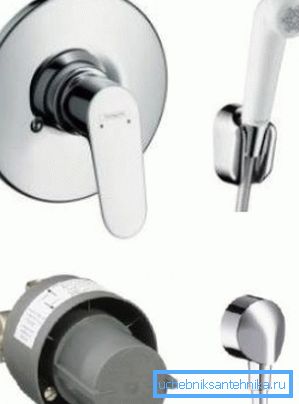

Set Hansgrohe Focus E2 32127111
  • Le set Hansgrohe Focus E2 32127111 est un robinet mural avec interrupteur à levier unique (joystick) en état de fonctionnement pour le couvercle décoratif, une douche hygiénique et un support pour l'arrosoir.. Un tel dispositif pour bidet et salle de bain, comme sur la photo ci-dessus, contient dans sa configuration un raccord pour tige, un mitigeur de douche à levier unique (joystick), un aérateur avec tuyau et une partie ouverte et fermée du mitigeur.

Les mécanismes de plomberie de ce type ont le plus souvent une cartouche en guise de vanne d'arrêt, mais il peut aussi s'agir d'un blocage à bille, bien que l'essence de l'alimentation en eau ne change pas, ils peuvent être utilisés à la fois pour les bidets et les bains (en fonction du diamètre de l'arrosoir).

De telles conceptions sont très pratiques à utiliser, mais le prix d’un tel appareil est assez élevé et l’installation elle-même nécessite beaucoup d’expérience.

Un peu sur les vannes

Note Les robinets pour robinets peuvent être de quatre types: il s’agit de caisses de grue, qui peuvent comporter un robinet à vanne avec un arbre à vis sans fin, ou une paire de plaques en céramique qui régulent le débit, une cartouche (en plastique ou en céramique), une bille en acier perforée. Mais le robinet sur le lavabo avec une douche pour la salle de bain ne peut être réglé que par les deux derniers modèles - une balle et une cartouche.

Dispositif de cartouche sanitaire

Nous allons maintenant vous expliquer le fonctionnement des vannes, qui peuvent être équipées d’un robinet d’évier avec une douche hygiénique - c’est une balle et une cartouche, et nous allons commencer par la dernière. Le principe de fonctionnement de la cartouche est dû à sa configuration (trois trous) et à une plaque métallique à deux trous.

Lorsque vous tournez le joystick de gauche à droite, vous réduisez ou augmentez la coïncidence des trous arqués de la plaque et du fût: de l'eau chaude et froide les traverse et, lorsque le levier est en position centrale, les deux trous sont à moitié fermés, c'est-à-dire que les deux flux sont mélangés de manière égale.

Le troisième trou du cylindre (le plus grand) sert à faire passer le fluide mélangé dans le bec. Sa perméabilité est également régulée par la même plaque. Lorsque vous relevez et abaissez le joystick, la plaque se déplace d'avant en arrière. Le débit que vous obtenez à la sortie est donc régulé.

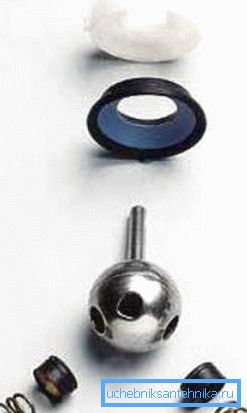

Robinets à tournant sphérique

Le principe de fonctionnement des robinets à tournant sphérique est très similaire au fonctionnement de la cartouche - les trois mêmes trous, où deux d’entre eux reçoivent de l’eau chaude et de l’eau froide, et à travers le troisième - le fluide mélangé entre dans le bec. Seulement ici, il n’ya pas de plaque de régulation et la balle elle-même tourne, augmentant ou diminuant la perméabilité de ses trous.

Ainsi, lorsque la manette est tournée de droite à gauche, les trous latéraux changent de taille par rapport à la paroi de la chambre qui leur est adjacente et, lorsque le levier est levé et abaissé, le débit du trou central par lequel l’eau s’écoule change.

Note Il est difficile de dire lequel des deux types de vannes est le meilleur - une bille ou une cartouche, surtout si elle est en céramique. Mais une chose est sûre: il est beaucoup plus facile de remplacer la cartouche, d’autant plus qu’elles sont toujours en vente, ce qui n’est pas le cas de la balle.

Comment l'installer

Il semble que l'équipement pour l'évier et le bidet

Comme vous le savez bien, nous allons parler de robinets avec une douche hygiénique pour un petit lavabo (il est également possible pour un grand, si l'espace le permet), qui sont installés dans les salles de bain près des toilettes. Cela est possible le plus souvent dans le secteur privé, où les salles de bains sont généralement spacieuses et où il est possible d’installer presque tous les appareils de plomberie.

Dans les bâtiments à plusieurs étages, si la salle de bain est séparée, il est possible d'installer une douche hygiénique avec thermostat intégrée dans le mur et se plantant directement dans le tuyau d'alimentation en eau froide (généralement situé derrière la toilette), mais cela peut se faire dans les installations sanitaires combinées où la toilette est située près de l'évier.

Le mélangeur à levier unique lui-même est très similaire à l'habituel, mais en plus du bec, il dispose d'un autre canal où l'alimentation en eau du tuyau d'aérateur est raccordée. En règle générale, le raccordement se fait au fond du robinet, sous l'évier.

Mais ce sont tous des concepts généraux - le fait est que, en fonction du coût et, bien sûr, de la conception spécifiée par le fabricant, de l’eau ne peut être fournie aux vannes d’arrêt qu'après le levage du levier de commande, mais peut également se produire après le retrait de l'aérateur du support. c'est-à-dire automatiquement.

De plus, certaines entreprises dotent l’appareil d’un bouton spécial qui limite le temps d’approvisionnement en eau de l’arrosoir. Par défaut, cette durée est généralement de 6 secondes, mais le minuteur peut être réglé à votre guise.

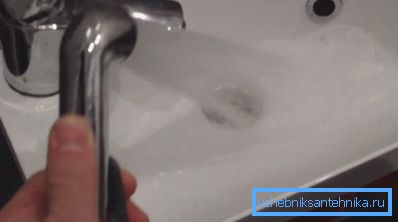

Lorsque vous appuyez sur un bouton de la douche, les robinets arrêtent le flux d’eau vers le bec

Quoi qu'il en soit, l'eau du pulvérisateur ne peut s'écouler que lorsque vous appuyez sur le bouton en forme de clé sur la poignée de l'arrosoir lorsque le mélangeur est allumé (le bouton de la manette de commande est relevé ou la vanne d'arrêt est ouverte automatiquement lorsque l'arrosoir est retiré du support).

Dans les conceptions les plus simples, la température de l’eau fournie par l’aérateur est contrôlée par le joystick en mode normal, tandis que dans les modèles les plus coûteux, vous pouvez régler la température à l’aide du thermostat situé dans l’arrosoir lui-même, c’est-à-dire définir le réglage le mieux adapté à vos besoins.

Le principe d'installation du mélangeur avec douche hygiénique

Il est préférable d’installer le robinet sur l’évier lorsque la cuvette n’est pas encore fixée au meuble ou à l’armoire. Ainsi, vous aurez beaucoup plus d’accès à la partie cachée du mélangeur, où tous les tuyaux sont connectés et l’ensemble fixé à l’aide d’un plateau de pression.

Bien entendu, il ne s’agit pas d’un manuel d’installation, mais néanmoins, un accès gratuit garantit dans la plupart des cas la qualité de l’installation. Lors des essais, les fuites ne sont généralement pas détectées après l’achèvement des travaux.

Dans certains cas, si une telle opportunité se présente, il est préférable de retirer le bol du socle (socles, plans de travail, pieds) et de fixer le robinet avec les tuyaux d’arrivée d’eau chaude et d’eau froide, ainsi, vous pouvez visser le tuyau structure entièrement assemblée.

Connexion Vue de dessous

Comme vous pouvez le voir sur la photo du haut, la fixation du robinet, qui est effectuée par un plateau de pression spécial avec un boulon, n’est presque pas différente de la fixation d’un mélangeur classique. Ce modèle a simplement plus d’un trou à la fin, comme vous le comprenez, le raccordement au tuyau de douche hygiénique.

Conclusion

Vous pouvez toujours connecter et installer l'un de ces robinets (qui ont un robinet sur l'arrosoir) de vos propres mains si vous disposez d'un simple outil sous la forme d'une clé à molette. Mais avant l’installation, vous devez lire attentivement les instructions car différents modèles peuvent avoir leurs propres nuances.
