Comment mettre le robinet dans la salle de bain:

Le montage du robinet de la salle de bain et de son installation ultérieure est une tâche suffisamment simple que tout homme adulte peut gérer. Nous voulons examiner les composants du robinet de la salle de bain et décrire les règles de montage, d’installation et de raccordement.

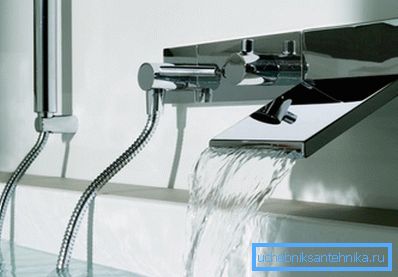

Avant de placer le robinet dans la salle de bain, renseignez-vous sur les règles et les caractéristiques des travaux à venir.

Types de modèles de mélangeur

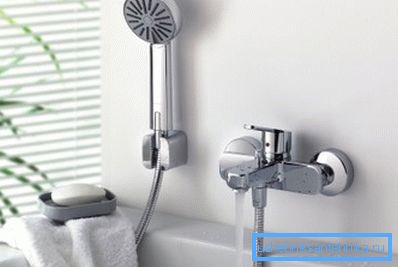

Avant de faire le robinet dans la salle de bain, vous devez choisir un design approprié.

Dans la salle de bain, comme dans les autres unités sanitaires ou domestiques de tout logement moderne, de l'eau chaude et froide est utilisée.

Comme vous le savez, la température de l'eau chaude est assez élevée, mais l'eau froide a une température très froide et, pour la plupart des besoins, un chauffage modéré est nécessaire, ce qui permet des procédures hygiéniques ou économiques normales.

Pour obtenir le débit des mélangeurs thermiques nécessaires sont utilisés, ce qui vous permet de mélanger de l'eau froide et de l'eau chaude dans les bonnes proportions.

Nous parlons de salle de bain, nous sommes donc principalement intéressés par la possibilité de prendre un bain ou une douche, de se laver les mains, de laver le linge, etc. Cela implique la présence d'un mélangeur capable de fournir un réglage suffisamment fin du fonctionnement de la grue avec un minimum d'effort de la part de l'utilisateur.

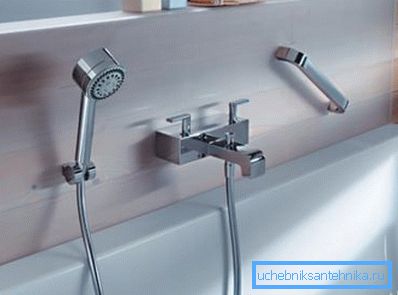

Dans la salle de bain, non seulement la fonctionnalité est importante, mais aussi la beauté et le confort.

De plus, il est nécessaire de prendre en compte qu'au moins deux types de tuyauterie sont possibles dans la salle de bain, car il existe également presque toujours deux points de prise d'eau - une baignoire / douche et un lavabo. Parfois, bien sûr, il existe des dispositifs qui desservent ces deux points en même temps en raison des virages de la flèche de la grue, mais il s’agit plutôt d’une exception et d’un exemple montrant comment le faire ne vaut pas la peine.

Ainsi, dans la salle de bain peuvent être installés des mélangeurs de deux types:

  1. Dispositifs pour l'installation sur l'évier. Ils ont deux entrées (eau chaude / froide) et une sortie (grue gander). Structurellement conçu pour l'installation sur le trou dans le côté de l'évier de la cuvette, moins souvent - pour l'installation sur le mur;
  2. Dispositifs pour l'installation dans la douche ou dans la zone de la baignoire. Ils ont deux entrées et deux sorties: l'une vers le passeur de grues, l'autre vers le pommeau de douche. Parfois, en plus du robinet et de la douche, il existe un arrosoir supplémentaire avec un tuyau flexible. Peut être monté sur le mur (le plus souvent) ou sur le côté de la baignoire.

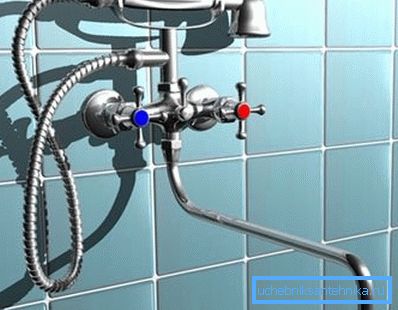

Sur la photo - un robinet mural classique avec une douche sur un tuyau flexible.

Faites attention! L'installation du robinet sur l'évier et sur le côté de la baignoire n'a pas de différence significative, il est donc logique de ne considérer que l'installation sur le mur et l'évier à titre d'exemples de divers travaux.

Il convient également de rappeler que les mélangeurs de chaque type sont divisés en plusieurs sous-espèces. De plus, chaque fabricant utilise certains de ses propres savoir-faire et solutions en matière de conception. Cependant, ces structures ne présentent pas de différences fondamentales et leur installation, également.

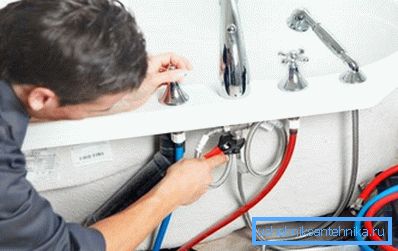

Le montage sur le côté de la baignoire est similaire à l’installation sur l’évier.

Faites attention! Nous examinerons des modèles communs dont l’assemblage et l’installation reflètent les règles générales d’un tel travail.

Travail de montage

Mitigeur de douche mural

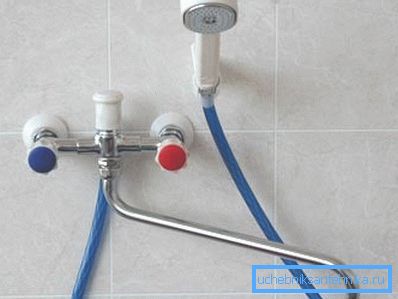

Un exemple simple d'une unité murale.

Pour l'entretien du bain et de la douche, on utilise le plus souvent des robinets muraux.

Cela est dû à plusieurs avantages et caractéristiques de ce type d’installation de plomberie, parmi lesquels:

  • Facilité d'installation, de maintenance et de remplacement. Le produit est fixé et connecté avec seulement deux écrous évasés, ce qui facilite grandement son installation et son démontage;
  • Lorsqu'il est connecté à l'alimentation en eau, il n'y a pas de tuyaux flexibles, qui ont toujours été le maillon faible de tout système;
  • Il n’ya pas de zones difficiles à atteindre ni de communications cachées, ce qui est souvent observé lors de la construction de mélangeurs construits sur le côté du bol.

Considérez ce que le robinet de bain mural se compose de.

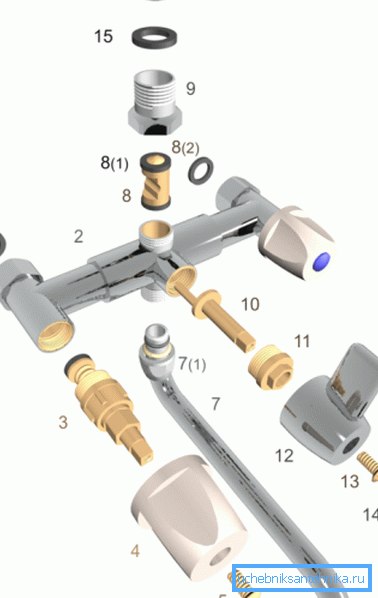

Schéma du robinet de la salle de bain.

Dans le diagramme, nous voyons le boîtier à deux soupapes habituel dans lequel la boîte d'essieu du coq (3) est tournée pour les écoulements chauds et froids avec des volants d'inertie (4) pour commander les vannes d'arrêt. Les écoulements d'eau se trouvent au milieu, où se trouve un commutateur (8) qui dirige le débit total mélangé vers le jonc (7) ou vers le tuyau de douche (16).

Au dos du boîtier, il y a deux entrées situées en face des prises pour le montage des boîtes de grue. Au niveau des buses, des écrous captifs avec joints (1) permettent de raccorder le produit aux conduites d’eau.

Faites attention! La distance entre les ouvertures d’entrée sur le corps de l’appareil n’est pas ajustable. Par conséquent, les raccords extrêmes des tuyaux doivent être prépositionnés à la distance correcte, qui dépend du modèle de mélangeur, mais se situe le plus souvent à 150 mm.

Alors, réfléchissez à comment assembler un robinet pour la salle de bain avec une installation murale, faites-le vous-même:

  1. Nous vérifions que les bouches d’eau sont à la bonne distance (nous regardons le dessin du robinet de la salle de bains que nous avons acheté) et qu’elles se trouvaient également au même niveau;

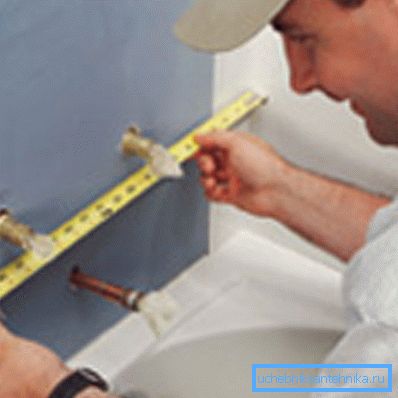

Vérifiez les tuyaux pour le niveau et la distance;
  1. Nous prenons le corps du produit, tordons la boîte de l’axe de la queue avec les agneaux, le déviateur et installons le jarret. Tous les raccords doivent être équipés de joints en caoutchouc ou en paronite. Pour un assemblage correct, suivez les instructions du fabricant.

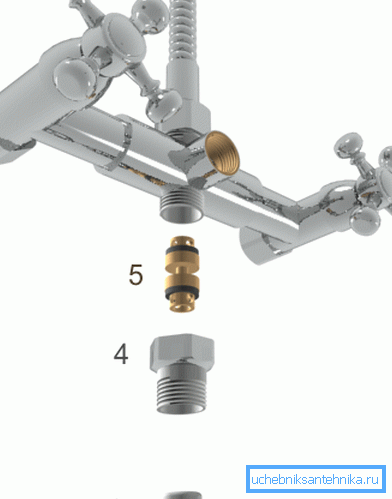

Nous assemblons le mélangeur conformément aux instructions.
  1. Nous prenons des adaptateurs, des excentriques 1 \ 2 - 3 \ 4? et enroulez le câble sur le fil depuis le côté du tuyau dans le sens des aiguilles d'une montre. Ensuite, nous appliquons une pâte d’étanchéité et tordons les pièces dans les tuyaux, nous les serrons avec une clé et nous les exposons à distance;

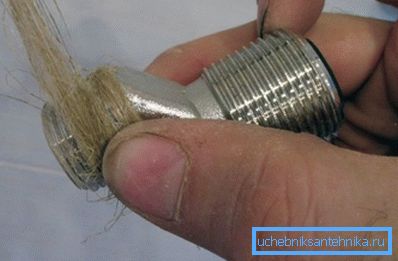

Sur le fil d'un diamètre inférieur, nous enroulons du lin sanitaire.
  1. Nous tordons les excentriques de fils ainsi nommés. réflecteurs - revêtements décoratifs dissimulant le lieu de raccordement;

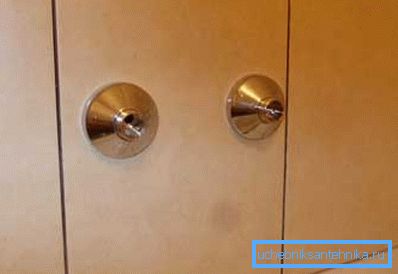

Nous ventons des réflecteurs.
  1. Nous posons le mélangeur, mettons les écrous borgnes et les serrons d’abord avec les mains, puis avec une clé à molette. Serrer sans fanatisme, pour ne pas laisser passer le joint en caoutchouc;

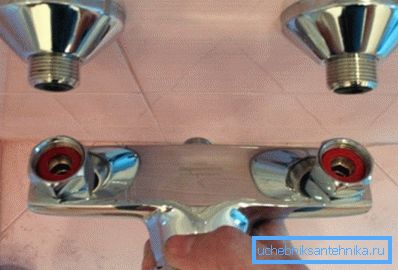

La photo montre comment fixer le mélangeur au mur de la salle de bain.
  1. Nous raccordons l'arrosoir de douche, nous fixons le support de douche à l'aide de chevilles;

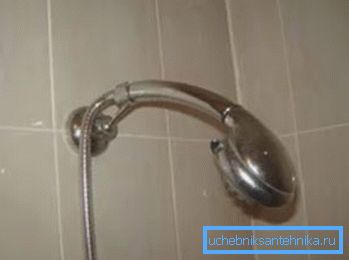

Fixez le support de montage pour arrosoirs.
  1. Ouvrez l'eau et vérifiez le fonctionnement de l'appareil.
Vérifiez le travail du produit.

Faites attention! Les connexions équipées d'écrous à capuchon et de joints en caoutchouc ne doivent pas être enveloppées de câble de remorquage ou de ruban adhésif FUM.

Mélangeur à bord

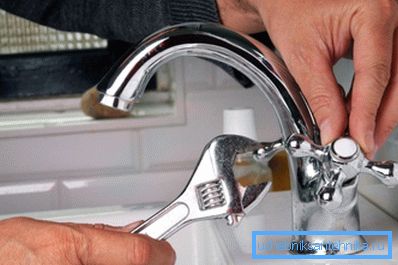

Si vous pré-apprenez à comprendre le robinet de la salle de bain, il sera plus facile de travailler.

Parlons maintenant de l’installation du modèle embarqué, c’est-à-dire fixé à la salle de bain ou au lavabo. Voici de nombreux modèles dont la qualité et le prix sont très différents, mais le principe d’installation est à peu près le même.

Tout d’abord, il est souhaitable d’assembler le boîtier: installez les robinets et les vannes (manette de commande pour les modèles à levier unique), puis fixez le collet. Ensuite, par le bas, vous devez brancher les flexibles des flexibles de raccordement et insérer le joint en caoutchouc.

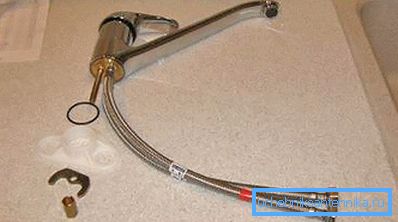

En bas, mettre en place un anneau en caoutchouc et fixer les raccords de tuyau.

Maintenant, nous passons les tuyaux dans le trou de montage et y insérons la base du mélangeur. De l’autre côté de la coque, enroulez l’écrou ou le support de fixation, serrez l’attache de sorte que l’appareil soit fermement installé.

Fixez le produit avec les supports de fixation et les écrous.

Nous connectons les extrémités de retour des connexions flexibles aux conduites d'eau. Nous ne confondons pas eau chaude et eau froide: sur les robinets importés et les robinets russes les plus modernes, l’eau froide est à droite, l’eau chaude à gauche.

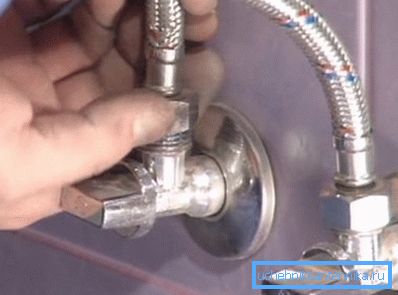

Tuyaux connectés à l'alimentation en eau.

Faites attention! Les raccords de tuyaux flexibles doivent être serrés soigneusement, sans trop serrer. Sinon, les joints pourraient être pincés et endommagés.

Conclusion

L'installation d'un robinet de bain ou de douche est facile. Connaissant les règles d'installation et les étapes de travail, vous pouvez facilement faire face à cette tâche. La vidéo de cet article vous aidera à ne pas vous tromper.
