Comment réparer un mélangeur à billes

Ce type de plomberie est apparu relativement récemment, il y a environ 20 ans, et a pratiquement séduit de nombreux fans à sazu. À l'heure actuelle, ces mécanismes occupent près de la moitié de l'ensemble du marché. La raison de cette popularité réside dans la fiabilité et la simplicité de la conception. Mais rien ne dure éternellement, et parfois se pose la question de savoir comment un mélangeur à bille comprend, car nos employés sont souvent habitués à tout réparer de leurs propres mains.

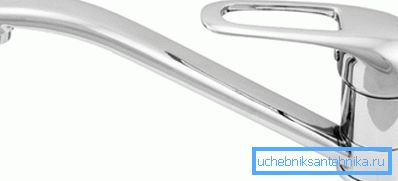

Robinet photo joystick sur l'évier.

Activités préparatoires

Dans un premier temps, il convient de noter que les constructions de ce type sont loin d’être toujours sphériques. Une cartouche en céramique peut également être un régulateur, mais ce sujet est un article complètement différent et nous allons maintenant nous attarder sur la façon de réparer le mélangeur à billes de nos propres mains.

Comment fonctionne le système

Toute conception d'un tel plan consiste en plusieurs unités de base; leur forme et leur taille peuvent légèrement différer, mais dans tous les cas, la conception d'un mélangeur à billes pour cuisine ou salle de bain reste inchangée.

Les nœuds de la grue.
  • Tout d’abord, c’est un levier de réglage. On peut encore l'appeler papillon ou joystick.
  • Vient ensuite le stock, complété par une rondelle d'étanchéité et un écrou de blocage, qui régule réellement le serrage du mécanisme.
  • Naturellement, toute la structure s'inscrit dans un boîtier en métal. Les formes externes ne jouent pas ici, la qualité du métal et la précision de l'ajustement du mécanisme interne sont beaucoup plus importantes.
  • Et bien sûr, la partie la plus importante est la boule de métal creuse. Il comporte 3 ouvertures, dont deux sont destinées à l’entrée d’eau chaude et froide, et laisse passer le consommateur à travers la troisième eau mélangée dans la boule creuse. Pour le montage, des sièges en caoutchouc sont utilisés ici.

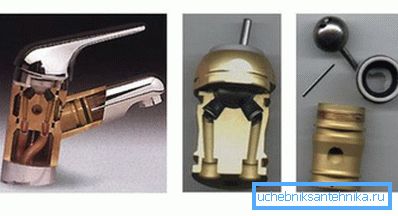

Détails de la photo.

Évidemment, plus la conception est simple, plus il est facile à ajuster et à entretenir. En ce sens, la réparation du robinet à tournant sphérique du mélangeur, pour une personne ayant une connaissance générale de la plomberie, n’est pas difficile. Mais tous les détails ici sont assez "doux" et il ne vaut pas la peine de faire des efforts excessifs.

Les problèmes les plus courants

  • En position complètement fermée, le robinet continue à laisser passer de l'eau. Ici, peu importe qu’il s’égoutte ou s’écoule en un mince ruisseau.
  • À un moment où, dans tout l'appartement, l'eau coule avec une bonne pression, le robinet de la salle de bain ou de la cuisine produit un mince jet.
  • Le réglage de la pression et de la température de l'eau est violé. En d’autres termes, la grue a commencé à fonctionner selon ses lois incompréhensibles et, dans sa position habituelle, elle ne donne pas du tout ce qu’elle attendait de elle.

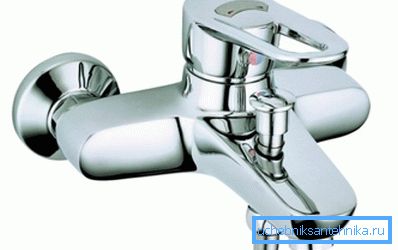

Robinet de salle de bain.

Astuce: si la pression dans le robinet est tombée, alors avant de démonter le mélangeur, vérifiez l'état de l'aérateur, il s'agit d'un treillis qui est vissé dans le bec. Souvent, la raison est en elle, il vous suffit de le nettoyer ou de le remplacer et le problème sera résolu.

Causes des fautes

  • La cause la plus commune est la présence de débris dans l’espace entre la balle et les sièges en caoutchouc. Si un tel blocage n'est pas éliminé à temps, le siège en caoutchouc peut être déformé et faire défaut.
  • Parfois, l'obturateur peut se boucher, en règle générale, la cause est l'eau dure. Dans ce cas, une réparation sérieuse d'un mélangeur à billes pour une salle de bain ou une cuisine peut ne pas être nécessaire. Bien que vous deviez toujours le démonter et le nettoyer.
  • Il arrive que le capuchon du levier se desserre avec le temps, que la tige n'atteigne pas la butée et qu'une fuite se produise. Dans ce cas, la réparation du mélangeur dans la cuisine de la cuisine se terminera par le serrage de la vis hexagonale située au bas du capuchon.

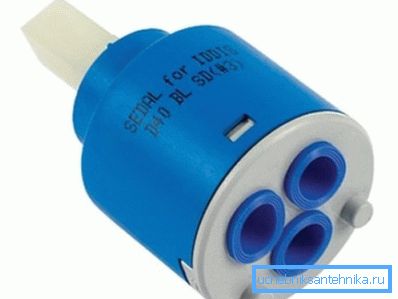

Cartouche pour mélangeur à billes.
  • Si de l'eau commençait à couler sous le corps du robinet, les bagues responsables du joint étaient probablement usées. Comme il est impossible de les réparer, les bagues doivent être remplacées.
  • Si le démontage du mélangeur à billes révèle une fissure sur la balle elle-même, il existe 2 options. Tout d'abord, changez la boule et ensuite, changez le mixeur entier.
  • Dans le cas où une fissure est trouvée sur le cas, il n'y a rien à réparer, la grue doit être complètement remplacée. À titre temporaire, vous pouvez recouvrir les produits d'étanchéité pour fissures, eh bien, pas pour longtemps.

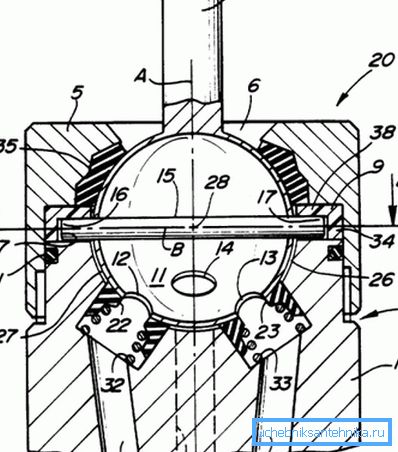

Le schéma du mécanisme.

Conseil: si vous avez de l’eau calcaire ou un vieux tuyau rouillé dans la maison, la question de la réparation du robinet sera régulièrement posée. Une bonne solution serait d'installer des filtres pour la saisie, sans qu'ils soient compliqués et coûteux. Il suffit de mettre un filtre grossier, dont le prix est assez abordable et tous les six mois, de le nettoyer ou de le changer.

Nous démontons et réparons

Supposons donc que vous avez déjà effectué toutes les actions possibles et non possibles et que vous en êtes venu à la conclusion que la réparation d'un mélangeur à boule avec vos propres mains est inévitable.

Dans ce cas, la première action que n'importe quel serrurier va effectuer consiste à faire chevaucher le robinet d'entrée et à drainer l'eau restante.

  • Après cela, vous devez retirer le capuchon en plastique décoratif du boîtier du joystick, situé directement sous le levier.. En dessous, vous allez ouvrir la vis du presseur sous la tête hexagonale. En le desserrant, vous pouvez retirer le levier.

Important: si la grue est en service depuis longtemps, le levier peut «coller» à la tige. Pour le supprimer, vous devrez appliquer une force, rappelez-vous-le, sans fanatisme.

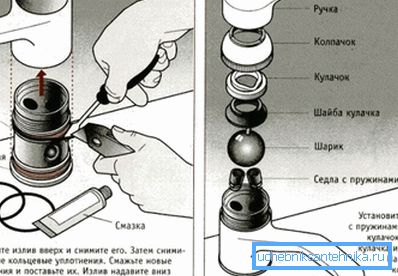

Schéma de l'assemblée générale.
  • Ensuite, nous devons dévisser la bague d'étanchéité.. Cela se fait avec un tournevis, la piqûre du tournevis repose en biais sur une gorge spéciale et avec une légère pression, dans le sens anti-horaire, la bague est lentement dévissée. Si cela ne tombe pas immédiatement, vous pouvez frapper légèrement avec un marteau sur la poignée du tournevis. Vérifiez soigneusement que seule la bague est tournée. Si le mélangeur tourne, les tuyaux peuvent être endommagés.
  • Après avoir retiré l'anneau, vous aurez accès au dôme chromé. Vous devrez le retirer à l'aide d'une pince.. Cela doit être fait avec soin, afin de ne pas endommager la bague à quatre anneaux qui se trouve directement sous le dôme. Le niveau de serrage de cette bague peut provoquer des fuites de la grue.
  • Ensuite, nous avons une matrice en plastique avec un joint en caoutchouc effilé.. En fonctionnement prolongé, la forme en forme de cône peut être déformée et recouverte de rouille. Parfois, il suffit juste de le nettoyer.
  • Sous la plaque, vous allez ouvrir le ballon lui-même, vous devez l’obtenir doucement. La balle a un trou qui est responsable de la limitation de la plage de rotation, examinez-la soigneusement pour la saleté et les sédiments. Dans le cas où il y aurait des éclats ou des fissures, la balle doit être changée.
Conception en coupe.

Important: lors de l’installation de la balle à sa place, il est important que la rainure, située du côté droit de la pièce, coïncide avec la saillie située dans la partie supérieure du corps.

  • Sous le joint sont installés des ressorts responsables de l'étanchéité de la balle. Avec le temps, ils perdent leur élasticité, alors il est peut-être judicieux de les changer.

Important: rappelez-vous que tout démontage du mélangeur à billes doit être accompagné de la lubrification de toutes les pièces et de tous les assemblages avec de la graisse silicone hygiénique. Il scelle de manière fiable toute la structure, mais prolonge également considérablement sa durée de vie.

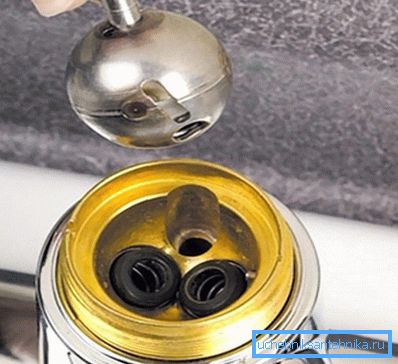

Démantèlement du ballon.
  • La grue fonctionne exactement de la même manière, seules les actions sont effectuées dans l’ordre inverse. Plus vous serrez les joints toriques, plus le joystick bougera, mesurez donc votre force. Il est préférable de sceller toutes les connexions filetées avec un ruban adhésif ou un filetage spécial. En fait, sur ce mélangeur à bille de réparation, faites-le vous-même, vous pouvez ouvrir les vannes d’entrée et tester le robinet.

La vidéo dans cet article montre une partie de l'installation du mélangeur.

Conclusion

En fin de compte, je voudrais noter que la gamme de ces produits sur le marché est assez large et que certains fabricants apportent leurs propres innovations en matière de conception. Nous avons parlé du système le plus commun. Mais ne vous inquiétez pas si un joint supplémentaire ou un autre joint est trouvé dans votre mélangeur, la base, en règle générale, reste inchangée.

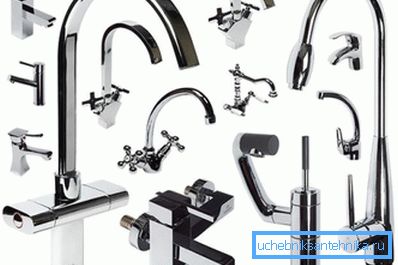

Assortiment de différents mélangeurs.
