En quoi consiste le mélangeur: vannes d’arrêt, buses et

D'une manière générale, les pièces principales du mélangeur sont déterminées par l'une ou l'autre vanne, qui peut être sous la forme d'une grue avec une paire en céramique ou d'un engrenage à vis sans fin, d'une cartouche ou d'un robinet à tournant sphérique. De plus, la configuration du boîtier dépend de la méthode d'installation.

Donc, pour le montage mural, il y a deux buses avec lesquelles il est attaché aux raccords, et pour les éviers, le boîtier est simple et l’approvisionnement en eau est déjà effectué à l’aide de tuyaux. Ci-dessous, nous examinons de plus près l'appareil de ces appareils, ainsi que leurs accessoires de connexion, et vous proposons également la vidéo présentée dans cet article.

Mélangeur de bain joystick

Mélangeurs

Comment fonctionne le réglage sur le type de vannes

Mélangeur à deux vannes
  • Une telle unité, comme dans la photo du haut, est régulée soit par deux vannes, soit par deux leviers Cela signifie que les vannes de grue, qui peuvent agir selon différents principes, y sont installées en tant que vannes d'arrêt.
Boîtes de grue de différents types
  • Si le cycle complet de rotation du détendeur de la grue est d'un demi-tour ou un peu plus, cela signifie que l'on utilise un manchon avec une paire en céramique, qui se compose de deux plaques (mobiles et fixes) avec des ouvertures décalées par rapport au centre.
  • Lorsque ces trous coïncident lorsque la plaque mobile tourne autour de son axe, le passage s’ouvre complètement, mais lorsqu’il se déplace davantage, la section transversale du trou combiné diminue jusqu’à ce qu’elle se recouvre complètement.. Au bas de la tige se trouve un joint d’étanchéité en caoutchouc, qui s’aplatit avec le temps et qui est la cause la plus fréquente de défaillance de la vanne (l’instruction vous permet de faire un revêtement sous l’anneau ou de le changer).
  • Mais la boîte d'engrenage à vis sans fin pour l'ajustement ne peut avoir qu'un volant pour le mélangeur (agneau), puisque le nombre de ses tours peut atteindre 10 et qu'il est trop gênant de le faire avec un levier.
  • Dans de telles vannes, la vanne en caoutchouc est montée sur l'extrémité inférieure de la tige, ce qui régule le débit ou le bloque complètement, et cette tige monte et descend à cause de l'engrenage à vis sans fin. La raison la plus fréquente de l’échec d’une telle boîte est l’usure d’une valve en caoutchouc, qui peut être remplacée par une nouvelle, et elle peut également être découpée avec du caoutchouc épais et épais.

Note Il convient de noter que le lubrifiant pour le mélangeur est utilisé uniquement pour la chambre grasse de la boîte d'essieu du boîtier d'engrenage à vis sans fin. Sinon, un tel appareil n'en a pas besoin.

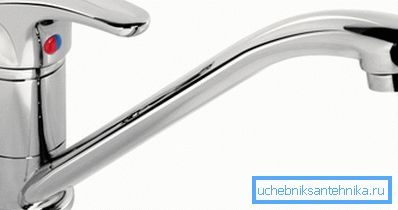

Modèle à levier unique ou joystick
  • Si une manette est utilisée pour régler le mélangeur, cela signifie, qu’il s’agisse d’une installation murale ou apparente., dans tous les cas, une cartouche ou une vanne à boisseau sphérique servira de vanne d’arrêt.
Schéma du mélangeur
  • Si la vanne est équipée de vannes à bille, son prix sera légèrement supérieur. - ceci est dû au fait qu'un tel mécanisme est considéré comme plus fiable, donc sa durée de vie augmente. La cuvette a trois trous, dont deux sont conçus pour faire passer de l'eau chaude et de l'eau froide dans la chambre de mélange, et le troisième sert à faire sortir le mélange à travers le bec.
  • Réglage du débit d'eau froide et chaude en faisant tourner la balle autour de l'axe vertical - à ce moment-là, deux entrées s’ouvrent totalement ou partiellement et l’intensité de la pression est obtenue en la faisant pivoter sur un axe horizontal - la section transversale de l’ouverture est réglable ou totalement bloquée.
Le principe de la cartouche
  • Selon la conception de l’assemblage, la grue avec la cartouche est presque identique à la vanne à boisseau sphérique, un autre mécanisme étant utilisé comme vanne d’arrêt.. Et le principe de l'action de la constipation est similaire à celui d'une balle - il y a deux entrées et une sortie dans la cartouche, dont la section transversale est régulée par une plaque.
  • Ainsi, lorsque la plaque tourne autour de son axe, la section des entrées est régulée et, lorsqu’elle se déplace en va-et-vient, la sortie du bec s'ouvre et se ferme..

Note Il existe également des robinets encastrés installés dans une niche murale, après quoi toutes les vannes d'arrêt sont scellées avec du plâtre ou du mastic. Il peut y avoir n'importe quel type de vannes.

Installation et accessoires auxiliaires

Plaque de montage pour tuyaux en polypropylène

Lorsqu’une installation près du mur est réalisée, l’installation de la tuyauterie et les raccords d’eau froide et chaude de l’entrée doivent être utilisés comme sorties d’eau pour le mélangeur.

On utilise souvent à cet effet des bandes de montage, qui peuvent être utilisées non seulement pour le polypropylène, mais également pour les stratifiés à base de métal. Afin d’éviter des joints visibles sur le mur, des rondelles décoratives en forme de dôme ou des coupelles pour le mélangeur y sont installées.

Rallonge

Pour une installation murale optimale, il est nécessaire que le bord du raccord affleure le revêtement mural décoratif. Mais parfois, les plans de réparation changent et de tels raccords peuvent être encastrés à l'intérieur, parfois de 2 à 3 cm ou même plus.

Mais de telles situations sont réparables - ici, une rallonge pour le mélangeur est utilisée, que vous pouvez choisir en fonction de la longueur dont vous avez besoin et amener les entrées pour les excentriques au ras de la surface.

Les aiguilles

Pour le montage sur des éviers et des éviers, les tuyaux d’eau sont reliés au robinet à l’aide de tuyaux dont les extrémités sont équipées de raccords spéciaux.

Cependant, dans les cas où un stratifié à base de métal est utilisé, vous avez besoin d'une pince de serrage pour un mélangeur ou d'une aiguille pour un tuyau en métal et plastique, comme vous pouvez le voir sur la photo du haut.

Aérateur ou diviseur pour mixer

Pour économiser l’eau, un maillage spécial est installé pour le mélangeur, appelé aérateur. Ce dispositif sature l'air du flux, ce qui ne diminue pas la pression et diminue la quantité d'eau (un tel dispositif est également appelé économiste).

Mais dans la plupart des cas, les aérateurs sont fabriqués avec un filetage externe et, si le bec est également équipé d'un filetage externe, des problèmes peuvent alors être résolus à l'aide d'adaptateurs.

L'union pour la connexion d'un tuyau d'arrosage

Si vous vivez dans le secteur privé et que vous avez besoin d'arroser le jardin, vous pouvez pour cela fixer le raccord du mélangeur au bec, le tuyau de la longueur souhaitée peut être placé sur le tuyau d'évacuation. Seulement à l'achat ne pas oublier de combiner le diamètre d'un tuyau et l'union.

Adaptateur de couplage

Si le bec du bec avec un aérateur a un filetage externe, leur connexion est possible à l'aide d'un adaptateur de couplage - cet adaptateur doit être acheté en tenant compte du pas et du diamètre du filetage aux deux extrémités de la connexion.

Adaptateur pivotant

Un tel adaptateur, comme dans la photo du haut, peut modifier l’angle du jet dans la plage de 15?. Si vous y visser l'aérateur, laver la vaisselle deviendra une expérience pratique et agréable.

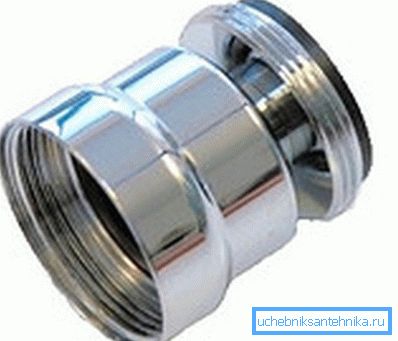

Adaptateur rotatif

Et si vous vissez l'aérateur dans l'adaptateur rotatif, vous pouvez non seulement changer l'angle de 15? dans le même plan - peut-il toujours tourner à 360 degrés en cercle?! Si vous envisagez la possibilité de tourner le bec dans différentes directions, vous pouvez obtenir un jet dans presque tous les coins de l'évier.

Conclusion

Les mélangeurs peuvent différer légèrement d'un appareil à l'autre, mais cela dépend déjà du fabricant. Néanmoins, le principe de leur travail, ainsi que les vannes, restent toujours les mêmes.
