Mélangeur à trois voies - caractéristiques de l'appareil et

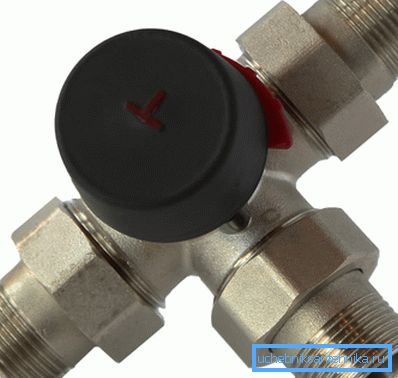

La vanne thermostatique à mélange à trois voies est conçue pour mélanger deux flux de liquide (chaud et froid) en un seul, qui doivent correspondre à certains paramètres de température. L'unité de commande principale est un élément sensible à la température, qui mesure et régule la température du flux mélangé du fait qu'il est comprimé ou dilaté sous l'influence du chauffage ou du refroidissement.
Considérez les principales caractéristiques de la sélection et du fonctionnement de tels sites.
Caractéristiques des fonctions
Le principe de fonctionnement de la vanne de mélange à trois voies est très simple au premier abord: les deux buses pénètrent dans les écoulements de fluide et passent dans la troisième à l'état mélangé. Mais en réalité, l'appareil est beaucoup plus compliqué à cause du fait que la température doit être régulée. En outre, il existe différents domaines d'application, considérez-les plus en détail:

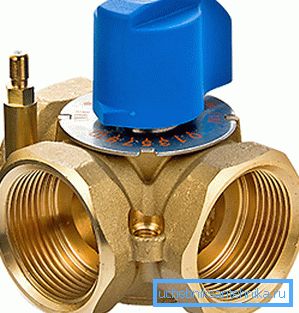

| Utilisation dans le système de chauffage | Dans ce cas, l'option la plus simple est utilisée - une vanne de mélange à trois voies. Son avantage réside dans son faible prix et la simplicité de sa conception: l'installation de la grue peut être réalisée à la main sans l'intervention d'experts professionnels. Le principal inconvénient est que le réglage doit être effectué manuellement. |

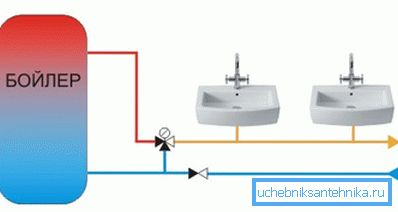

| Application dans le système d'alimentation en eau | Ce type d’appareil vous permet de maintenir une certaine température dans les communications et dispose d’une protection dite anti-brûlure. Le système est simple: dans la construction, il existe un bloc spécial de protection de la température qui, lorsque l'alimentation en eau froide cesse, bloque également le flux chaud |

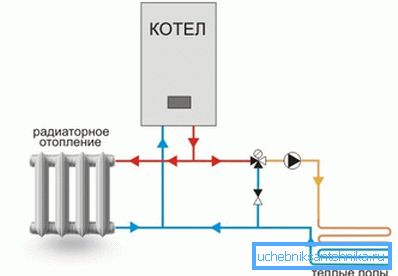

| Utilisation dans les systèmes d'un sol calorifugé | Le mitigeur thermostatique à trois voies pour le chauffage au sol vous permet de maintenir une température constante, ce qui est très important pour de telles structures. Avec lui, le chauffage devient aussi autonome que possible, vous ne pouvez même pas apparaître à l'intérieur pendant des semaines et un certain niveau de température y sera constamment maintenu. |
Faites attention! Lors de l'installation d'une vanne avec un sol chaud, une pompe de circulation doit être présente sur le circuit. Sa présence garantit le bon fonctionnement de l'unité de mélange et la fourniture d'une pression constante dans le système.
Caractéristiques de sélection et d'installation
Le système fonctionne correctement et uniquement dans les cas où la vanne de thermomélange à trois voies correspond, dans ses caractéristiques, à la nature de l’utilisation. Il est important de choisir la meilleure option, et comment le faire, racontera une petite instruction décrite ci-dessous.
Que rechercher lors de l'achat
Il n'y a pas de bagatelles, chaque nuance est très importante:
- La première étape consiste à examiner la documentation technique du produit. Il doit être conforme aux normes établies et posséder des certificats confirmant la qualité. Dans le cas contraire, il est impossible de garantir les performances de la vanne dans nos conditions. Il est également important que l'instruction soit en russe. Elle devrait contenir des recommandations pour l'installation et le réglage de l'équipement.
- Il est également important de choisir un matériau de qualité.. Le plus souvent, le bronze ou le laiton sont utilisés à ces fins. Ces matériaux conviennent le mieux possible pour travailler à l’eau chaude, car ils ont un faible taux de dilatation à la chaleur et résistent parfaitement aux processus de corrosion.
Astuce! Le moyen le plus simple d'évaluer rapidement la qualité d'une structure consiste à la prendre en main et à en évaluer le poids. Les produits de haute qualité pèsent beaucoup, ce qui indique que les parois sont épaisses et fabriquées en métal de haute qualité et non en poudre.
- Et, bien sûr, il est nécessaire de choisir les éléments de la taille appropriée et avec les éléments de fixation correspondants. Ceci est un facteur important, car le pas du filetage peut être différent. De plus, il peut être à la fois interne et externe.
Dispositifs de montage
L'installation des nœuds est assez simple, cependant, il est très important de suivre quelques recommandations:
- Il est important de localiser le noeud exactement là où il sera le plus correct: devant les mélangeurs près de la ligne d’alimentation.

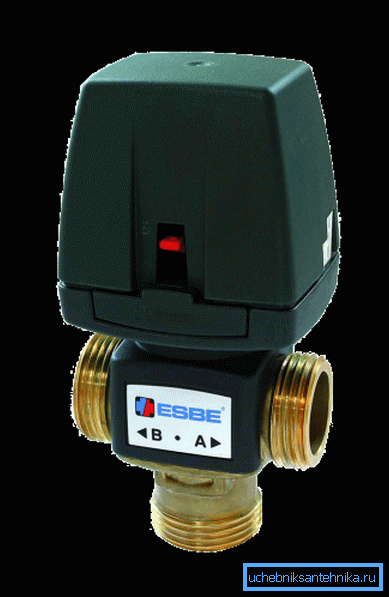

- L'installation est effectuée de manière à ce que l'entraînement électrique soit connecté au réseau à proximité de l'appareil. Sinon, vous devrez poser un câble ou utiliser des rallonges.
- Toutes les fixations doivent être scellées avec un ruban adhésif et soigneusement serrées. Mais vous ne devriez pas être zélé, car vous pouvez casser le fil.
La vanne mélangeuse à trois voies pour le chauffage par le sol est installée comme suit:
- La vanne est installée à l'entrée du circuit, alors qu'elle doit être placée devant la pompe de circulation pour le chauffage afin de minimiser l'exposition à des températures élevées.
- Le circuit froid commence à partir de la ligne de retour, il est donc important de le poser près de l'emplacement de la vanne.
- Après avoir assemblé les communications, assurez-vous de vérifier le fonctionnement des composants et le serrage des connexions à l'aide d'un test.
Conclusion
Les appareils à trois voies permettent une utilisation rationnelle du liquide de refroidissement et maintiennent la température du système dans les limites des paramètres. La vidéo présentée dans cet article permettra de comprendre le problème plus en détail et de mieux comprendre certaines des nuances.
