Mitigeur monocommande: caractéristiques de conception et de

De toutes les conceptions possibles de grue, le mélangeur à levier unique pour le lavage est le plus populaire. Les étagères de tous les magasins spécialisés et les salles de bain de la plupart des appartements et des maisons privées sont équipées de différentes variantes de l’appareil sanitaire. Ce qui mérite un si grand besoin de ces modèles, nous le considérons plus loin.

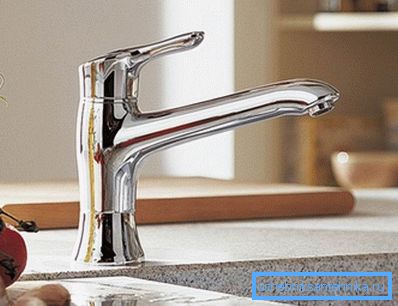

Mélangeur photo avec un seul levier de commande

Types de système de mélange d'eau

La conception et la réparation d’un mélangeur à levier unique dépendent de l’élément utilisé pour mélanger le liquide:

Balle

Schéma du mélangeur à levier unique avec mécanisme à bille
Désignation sur la figure Nom
1 Liège décoratif couvrant l'accès au boulon de fixation
2 Boulon de fixation
3 Tige de réglage
4 Boule creuse
5 Selle en caoutchouc
6 Bague de réglage
7 Manchette vapeur
8 Manchette régulatrice
9 Entrée d'eau chaude et froide
10 Libération d'eau mélangée
11 Manchon de balle
12 Aerorat

Le principe de fonctionnement d'un tel système au génie est simple. La balle a trois trous: deux pour l'entrée de liquides chauds et froids et un pour la sortie déjà mélangée. Ainsi, en déplaçant le levier, nous déplaçons la sphère métallique et modifions ainsi le niveau d'ouverture des trois trous. La température et l'intensité du débit d'eau sont ainsi régulées.

Le mélangeur à billes se casse moins souvent, mais est plus difficile à réparer.

Cartouche

Schéma du mélangeur à levier unique avec cartouche
Désignation sur la figure Nom
1 Poignée
2 Régulateur de jet
3 Cartouche céramique
4 Le logement
5 Support de fixation
6 Tuyaux flexibles pour l'approvisionnement en eau

Ici, le mélange est effectué à l'aide d'une cartouche spéciale dont les composants principaux sont deux plaques en céramique. Au bas de cet appareil se trouvent trois trous et au sommet, un compartiment de mélange. Lors du déplacement du levier, certains des trous inférieurs coïncident avec la chambre supérieure et le processus de réglage du débit est effectué.

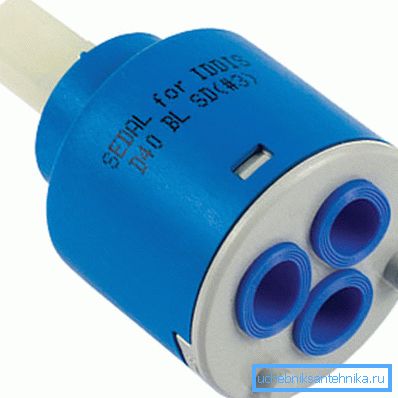

Cartouche conventionnelle pour mitigeur monocommande 40 mm

Le mélangeur qui travaille sur des cartouches n’est pas aussi durable qu’un ballon, mais il est très facile de le réparer de ses propres mains.

Astuce: il est recommandé d'utiliser des filtres spéciaux empêchant les grosses particules de pénétrer dans le compartiment de mélange en conjonction avec la conception envisagée. Cela augmente considérablement la durée de fonctionnement de la cartouche.

Les mérites

Examinons maintenant les avantages de la popularité des grues à levier unique:

  • Manuel d'instruction simple. Il vous suffit de tourner le levier dans la bonne direction avec une main, avec votre doigt ou même avec votre coude, cela entraînera un déplacement des entrées et des sorties et, en conséquence, modifiera l'intensité et la température de la pression. C'est-à-dire un seul mouvement léger au lieu d'un dévissage prolongé des soupapes jusqu'à la position souhaitée. Cela permet également une utilisation plus économique des ressources en eau.
  • Praticité et longue durée de vie. Dans le dispositif de telles grues, il n'y a pas de composants en mouvement et rapidement défaillants, et le remplacement des cartouches est effectué beaucoup moins souvent que, par exemple, le remplacement des joints d'étanchéité dans les modèles à deux vannes.
  • Esthétique. L'apparence des robinets avec un seul levier s'intègre parfaitement dans une cuisine ou une salle de bain moderne. Il convient également de noter que, sur certains modèles, le levier est conçu comme un joystick élégant sur le côté de la pièce principale.

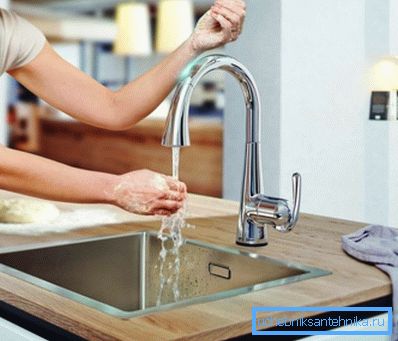

Robinet élégant avec lavabo latéral dans la cuisine
  • Facilité d'installation et de maintenance. Après l'achat de cet équipement, il n'est pas du tout nécessaire d'appeler immédiatement le plombier pour son installation, il suffira de trier les instructions qui y sont attachées et d'être attentif afin de tout faire soi-même. Il en va de même pour la réparation périodique, dont nous parlerons plus loin.
  • Rune variété de modèles. Vous pouvez choisir des échantillons appropriés pour l'évier et le bain.
  • Prix ​​abordable. Malgré tous ces avantages significatifs, le coût d’une grue à un levier est pratiquement identique à celui du modèle obsolète à deux vannes et est bien inférieur à celui de l’électronique la plus récente équipée de dispositifs sans contact.

La maintenance

Un problème récurrent qui peut être complètement résolu par lui-même est un dysfonctionnement de la cartouche de mélange. Il se manifeste le plus souvent par l'apparition d'une fuite sous le corps du mélangeur.

Regardons comment il est remplacé:

  1. À l’aide d’un tournevis, retirez les fiches.
  2. Clé hexagonale dévisser la vis reliant le levier et la tige de réglage.

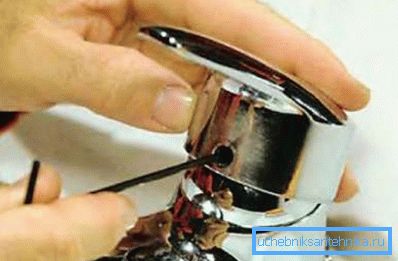

Dévisser le boulon de fixation
  1. Retirez la poignée du mélangeur.
Enlèvement de corps de levier
  1. Fermer la céramique et les écrous de serrage du mélangeur.
  2. Nous sortons la cartouche elle-même.
Retirer l'ancienne cartouche
  1. Installer une nouvelle pièce.

Conseil: lors de l’achat d’une nouvelle cartouche, il est recommandé d’avoir un échantillon ancien, car il existe de nombreuses variétés et vous pouvez facilement commettre des erreurs.

  1. Tournez l'écrou en arrière et faites le reste des éléments dans l'ordre inverse.

Conclusion

Les grues à un levier ont une conception beaucoup plus fiable et facile à utiliser, associée à un faible coût. Par conséquent, il n’est pas surprenant que de tels modèles aient aujourd’hui une telle popularité. Même leur réparation est assez abordable pour être effectuée par leurs propres moyens.

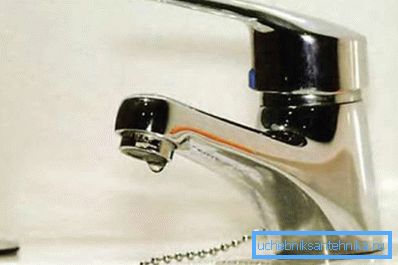

Appareil à une touche

La vidéo de cet article vous présentera des éléments supplémentaires directement liés au sujet décrit. Un mitigeur de douche ou un lavabo dans la salle de bain est un excellent choix pour un propriétaire moderne.
