Qu'est-ce qu'un mélangeur de douche thermostatique et

Si vous souhaitez en savoir plus sur le robinet de douche thermostatique - en quoi consiste-il, comment cela fonctionne-t-il et quels sont les avantages de son utilisation, vous devez donc comprendre sa structure. L'appareil en lui-même peut être très différent - cela signifie sa configuration et sa méthode d'installation, mais néanmoins, un tel appareil à la sortie vous fournira de l'eau à une température donnée par défaut (la température dépend de votre choix).

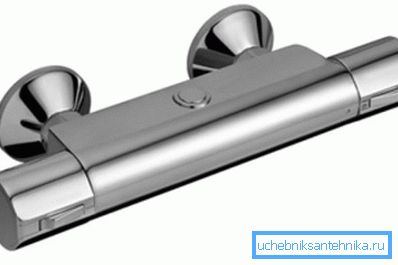

Mélangeur de douche populaire avec thermostat

Comprenons ensemble le principe de fonctionnement d'un tel mécanisme de plomberie, son installation, ainsi que certaines des nuances de la vidéo présentée dans cet article.

Thermostat de grue

Le principe de fonctionnement et ses avantages

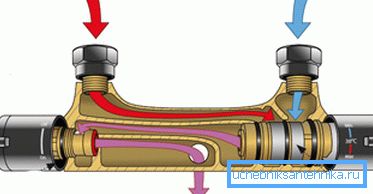

Le principe de fonctionnement du thermostat
  • Dans l'image ci-dessus, vous voyez un robinet avec un thermostat de bain avec une douche, la vanne étant située sur le côté gauche avec deux positions marche / arrêt, c'est-à-dire avec ou sans eau.. Le chevauchement se produit à l'aide de soupapes, représentées par une cartouche en céramique. Sur le côté droit se trouve le contrôleur de température, où la valeur par défaut est de 38 ° C, mais si vous avez besoin de plus, il suffit de tourner la poignée et d’utiliser une cartouche intelligente, c’est-à-dire que la température de l’eau change, quelle que soit la température du liquide chaud.
  • Un tel dispositif thermostatique vous fournit la température d’eau souhaitée pendant toute la durée de la baignade; elle restera telle que vous avez réglé le bouton du thermostat de droite, même si la chaudière s’éteint; cette eau chaude suffira à maintenir la température souhaitée jusqu’à ce qu’elle se termine complètement. Mais dans l’ensemble, un tel appareil est bénéfique, ou plutôt pratique, car quand on ouvre l’eau, on ne le sent pas. Une cartouche intelligente vous donnera exactement la température réglée.
  • En outre, l'instruction indique qu'un tel robinet est presque sans danger pour les enfants, même si l'enfant ouvre le mélangeur, il ne sera pas aspergé d'eau chaude - il y aura exactement la température que vous avez réglée précédemment. Bien sûr, vous pouvez supprimer les paramètres, mais cela est trop improbable. Cela n’est possible que si l’enfant appuie sur la poignée (c’est enfoncé) et se met en cache, mais, comme vous le savez bien, cela ne peut être fait que par un adulte, car vous avez besoin d’une certaine sécurité. force physique et plan d'action déterminé.
  • Un autre élément positif qui peut être souligné en utilisant un robinet de baignoire et de douche thermostatique est les économies d'énergie réalisées pour chauffer de l'eau (gaz ou électricité).. Beaucoup de gens savent peut-être que pour ajuster la température requise, vous devez vider une grande quantité d'eau dans le système d'égout, ce que vous n'aurez pas à faire avec la présence d'un thermostat. Par exemple, vous pouvez couper l'alimentation en eau pendant que vous vous lavez les cheveux ou le corps, puis couper le flux, vous obtiendrez la même température du liquide.

Différences dans les vannes

Boîte de grue: gauche - avec plaques en céramique; à droite - avec un lecteur de ver

Tout d'abord, il convient de noter que le principe de fonctionnement des vannes pour un thermostat peut différer, et qu'il peut s'agir d'une boîte à cocktails, comme dans la photo ci-dessus, de cartouches ou de verrous à billes. En règle générale, le vilebrequin est livré avec une paire de céramique: il s'agit de deux plaques avec des trous décalés par rapport au centre. L'une est mobile et l'autre est fixe.

Lorsque la plaque supérieure tourne, les trous coïncident ou non, ce qui permet de réguler le débit. De plus, lorsque la plaque est tournée à 180 °, l'écoulement de l'eau est complètement bloqué.

Cartouches

Le plus souvent, dans de tels dispositifs, les cartouches sont montées - il s’agit d’un cylindre comportant trois trous, dont deux à l’entrée, et l’un servant à l’alimentation en fluide déjà ajusté.

Le processus est effectué à l'aide d'une plaque perforée: lorsque vous tournez le bouton vers la droite et la gauche, la zone de circulation de l'eau chaude et froide passe et lorsque vous montez et descendez la manette de commande de haut en bas. La plaque se déplace d'avant en arrière, ouvrant ou fermant la sortie.

Volet à billes

Le principe d'action d'un robinet à boisseau sphérique est très similaire à celui d'une cartouche: trois trous sont également présents, dont deux sont nécessaires pour l'entrée et un pour la sortie. Ici, tout est pareil, ce n’est plus la plaque qui sert de chevauchement, mais la bille elle-même, qui tourne dans la chambre, augmentant ou diminuant la section transversale des trous.

Note La qualité des thermostats ne dépend pas des vannes, cette différence ne concerne que la maintenance des appareils.

L'assemblée

Définissons maintenant le principe d’installation - un mitigeur de douche avec thermostat, ou ce sera un appareil séparé. En tout cas, il comportera deux canaux - l’eau chaude et l’eau froide, qui sont mélangées dans une petite chambre.

Simplement, il y a une légère différence dans la sortie - le thermostat dégage un liquide avec une température prédéterminée, tandis qu'un mélangeur ordinaire nécessite un certain réglage long. Quoi qu'il en soit, vous devrez fournir deux tuyaux à l'appareil - avec de l'eau chaude et froide.

Voyons maintenant comment installer un mitigeur de douche avec thermostat. C'est, en substance, la même chose qu'un robinet ordinaire, nous allons donc démonter la distribution ordinaire de conduites d'eau. Actuellement, tout cela est fait en polypropylène, et pour l'amarrage, ils utilisent des fers à souder et des raccords spéciaux.

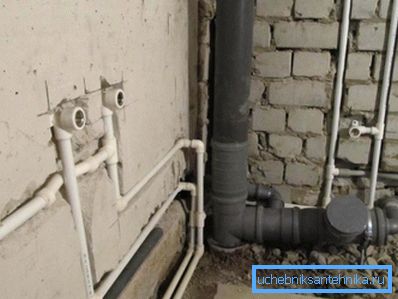

Câblage en polypropylène

Les tuyaux en polypropylène sont le plus souvent dilués par des vannes, bien que cela puisse être une installation extérieure, lorsque le tube de circulation est fixé au mur (plafond, sol) avec des supports (plastique, métal). Cependant, le fait est que deux raccords sont fournis au mélangeur - l'un avec de l'eau froide et l'autre avec de l'eau chaude, et, en règle générale, la sortie a un filetage interne (pour les excentriques de thermostat).

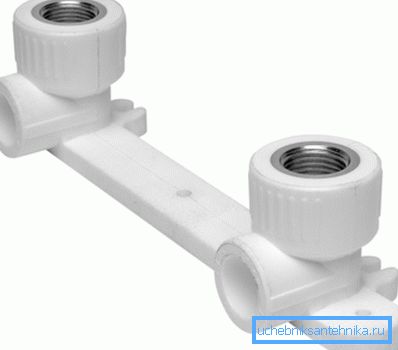

Plaque de pied

L’installation du thermostat n’est pas différente de l’installation d’un mélangeur classique, bien que le prix des appareils soit complètement différent - la distance entre les fixations est de 150 mm ici et là, vous devez donc utiliser le radiateur. .

Le problème ici sera principalement dans la position des raccords par rapport au plan - la meilleure option est quand ils sont installés au ras du plan de dépouille (plâtre, cloison sèche). Il s'avère que la distance entre les carreaux de céramique (10-15 mm) sera occupée par un excentrique et que le thermostat lui-même reposera sur la doublure sans laisser de vide.

Excentriques pour thermostat

Pour commencer, voyons ce qu'est un excentrique - un cylindre avec deux filetages externes déplacés l'un par rapport à l'autre, ce qui, lorsqu'il est tourné, permet de régler le raccord dans un plan ou un autre.

En pratique, cela signifie que si vous réglez un peu la barre de soudure, cela peut être corrigé grâce à un tel décalage. Autrement dit, vous pouvez élever un côté de la grue plus haut ou plus bas, le déplacer à gauche et à droite et même le déplacer d'avant en arrière.

Note En règle générale, l'installation des mélangeurs se fait à l'aide d'un ruban adhésif, ce qui vous permet de décaler les excentriques de droite à gauche sans conséquences pour les fuites. Mais cette fonction fonctionnera beaucoup mieux si vous appliquez une couche de pâte hygiénique UNIPAK sur le ruban adhésif.

Conclusion

L'installation d'un thermostat dans une douche ou une salle de bain sera toujours une solution raisonnable au sens des commodités domestiques et de la sécurité de votre maison ou de votre appartement. La question ici est de savoir quel appareil vous choisissez, externe ou intégré, même si techniquement, cela ne fait aucune différence.
