Quelle est la grue pour le mélangeur

Le bien-être de tout appartement peut être sérieusement compromis par la circulation des grues. Peu importe que vous installiez des modèles coûteux ou peu performants, ils fonctionnent de la même manière. Pour obtenir un fonctionnement durable sans entretien du mélangeur, le manchon de la grue est conçu pour fournir de l'eau du système d'alimentation en eau au bec du robinet.

Aujourd'hui, nous allons examiner cet appareil en détail pour vous en faire une idée et vous permettre à tout moment de résoudre les problèmes qui y sont associés.

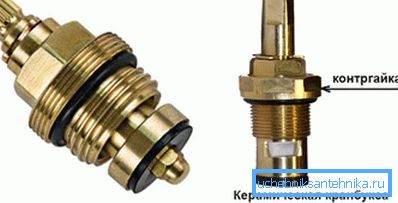

Sur la photo - Kranbuksa avec des inserts en céramique (à droite) et un ver

Commençons par la conception, puis nous examinerons les caractéristiques techniques de la boîte d’axe de robinet pour le mélangeur, puis nous vous expliquerons les méthodes de réparation et partagerons les conseils des professionnels.

Informations générales sur la caisse de grue

C'est le nom de l'élément d'arrêt et de réglage utilisé dans presque tous les appareils de plomberie domestiques (mélangeurs et robinets).

Si vous avez au moins une fois essayé de réparer vous-même les robinets dans la salle de bain ou dans la cuisine, vous l'avez probablement rencontré.

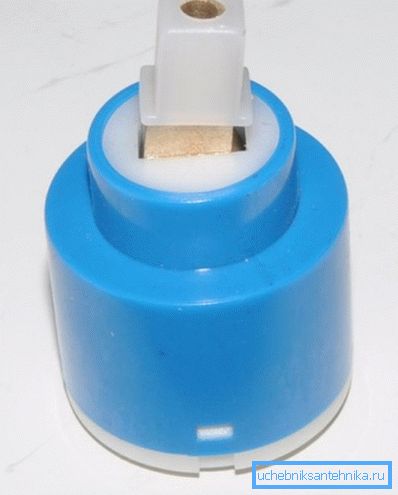

Cartouche ou boîtier de robinet pour mélangeurs importés avec embout en plastique

Conseil: vous ne savez pas comment déterminer la grue que vous avez installée. Pour ne pas démonter le mélangeur, faites rouler la poignée d’ouverture-fermeture. Pour la céramique, il suffit de faire un demi-tour, pour un ver, il faut utiliser 1,5-2 tours.

  1. Tout mélangeur à double levier est équipé de cet appareil pour l’alimentation en eau chaude et froide et sa fermeture.. Le prix dépend du matériau et du fabricant.
  2. Un cycle de travail complet est obtenu en tournant le bouton avec 20 emplacements de 180?.
  3. La connexion fendue entre le levier et la grue est réalisée en installant un joint.
  4. La version traditionnelle - ver, il est équipé de tampons en caoutchouc.
  5. Une des caractéristiques des produits en céramique est le matériau utilisé pour leur fabrication.. Élément de verrouillage de:
    • la céramique métallique permet de ne pas utiliser de joints élastiques supplémentaires;
    • oxyde d'aluminium - fournit un bon état de surface.

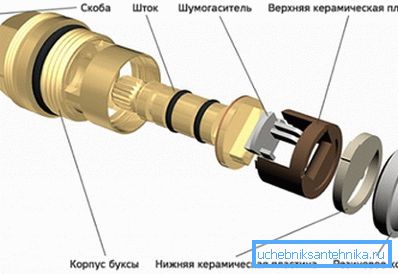

    Comment fonctionne la céramique Kranbuksa

    Espèces

    Il existe deux types de boîtes de grue installées dans les mélangeurs:

    Ver
    1. Dans ce cas, utilisé pour sceller les poignets en caoutchouc.
    2. Le principe de fonctionnement est le suivant: un joint en caoutchouc doit être appuyé contre le siège de la grue et bloquer le passage vers l’eau.
    3. Le réglage de l’alimentation en eau est de 2-3 tours de la manivelle ou du volant.

    Le «maillon le plus faible» de cette conception est un brassard en caoutchouc qui tombe rapidement en panne.

    Avec inserts en céramique
    1. Dans ce cas, les éléments principaux qui effectuent l’ouverture et la fermeture du flux d’eau sont des plaques céramiques à trous symétriques de même forme.
    2. La première plaque en céramique est fixée dans le corps du produit, la seconde est montée sur la tige du volant.
    3. Le travail de la grue consiste à faire pivoter et décaler ou aligner les trous dans les plaques. En conséquence, de l'eau est fournie ou bloquée dans le mélangeur.

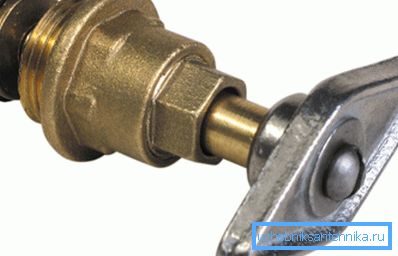

    Boîte de soupape avec volant

    Apparence et caractéristiques de la version en céramique

    1. En apparence, ces produits ressemblent à une cartouche amovible.
    2. Il existe deux types de têtes sous la forme d'un astérisque - à 12 et 16 rayons (modèles plus modernes).
    3. Le siège du volant est une tige de section carrée et munie d'une vis de blocage.

    Conseil: lors du remplacement du volant d’inertie, vous devez choisir exactement le même modèle. Il est donc préférable de transférer l’ancien modèle au marché ou au réseau de distribution.

    1. Il existe également une différence de longueur et de nombre de fentes nécessaires à la fixation du volant. Les montants standard sont 15, 20 et 24.
    2. Élément différent et taille du filetage du raccord. Les plus recherchés sont sur? ou 3/8.

    Appareil

    Les principaux composants de la structure:

    • le logement;
    • tige pivotante;
    • rondelle de blocage;
    • adaptateur;
    • plaques en céramique supérieure et inférieure;
    • manchette en caoutchouc d'étanchéité.
    Kranbuksy pour mélangeurs de différents types

    Nous comprendrons plus:

    1. Logement - vissé dans le robinet ou le mélangeur. Le trou de sortie d'eau est situé structurellement au fond.
    2. Tige pivotante - utilisée pour y installer un levier, un volant ou une poignée de mixage. Une vis de fixation se trouve dans la partie supérieure de l'appareil. Une bague d'expansion est prévue au centre pour la fixation de la tige. Un adaptateur est situé dans la partie inférieure pour permettre le couplage à la plaque en céramique supérieure.
    3. La rondelle de blocage est nécessaire pour fixer le carter de grue avec la tige dans le boîtier du mélangeur.
    4. L’adaptateur permet d’établir une liaison rigide entre la tige rotative et la plaque en céramique supérieure. Sa forme dépend du modèle de boîte de grue.
    5. La rotation libre de la tige est due aux plaques de céramique situées en haut et en bas.
    6. Un manchon d'étanchéité en caoutchouc est nécessaire pour s'assurer que la boîte d'essieu est adjacente au siège de la valve.

    Conseil: avant de commencer l'assemblage et l'installation du boîtier de la grue, effectuez une inspection de routine du siège du mélangeur afin de déterminer son état actuel.

    Les instructions permettent l'utilisation d'un élément en céramique uniquement avec un filtre à eau. Il doit être installé soit devant le mélangeur, soit à l'entrée de l'habitation. Sinon, le sable et la saleté du réseau d'alimentation en eau désactiveront rapidement les inserts en céramique.

    Comment remplacer Kranbuksu

    1. Fermer les canalisations chaudes et froides. Ouvrez le robinet et assurez-vous qu'aucune eau ne coule dans aucune position de la poignée.
    2. Prenez un tournevis et retirez le capuchon en plastique coloré du levier.
    3. Retirez la vis située derrière elle. Retirez également le dispositif de retenue en plastique, le cas échéant.
    4. Retirez la poignée avec une grue de la grue. Si le processus est difficile ou ne cède pas du tout, utilisez un décapant antirouille ou des décapants spéciaux.
    5. Prenez une clé à molette et dévissez le coq. Vous devrez peut-être dévisser le contre-écrou en premier.
    6. Installez le nouvel élément dans l'ordre inverse.
    Plan de réparation

    Conseil: vous pouvez, lors du remplacement, modifier le sens de rotation de la grue. Retirez la vis de blocage pour cela, vissée dans le stock de boîte d'essieu, puis installez-le sur le côté opposé.

    Conclusion

    Quand dans la maison tous les mélangeurs fonctionnent correctement, leur utilisation ne présente aucune difficulté. Maintenant vous savez ce qu'est une grue, où et comment elle est utilisée, quels types de cet élément existent. En outre, vous pouvez réparer la grue vous-même si le besoin s'en fait sentir. La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
