Robinet de salle de bain avec douche: méditations devant la

Dans cet article, nous devons déterminer comment le robinet de la salle de bain avec douche est agencé et ce qui peut ne pas fonctionner pendant le fonctionnement. L'objectif principal est d'apprendre à choisir parmi toutes les offres du secteur du marché concerné l'appareil le plus fiable à un coût raisonnable. Bien sûr, nous ne toucherons pas seulement le choix, mais aussi les méthodes de réparation de ces appareils de plomberie.

Matériel

De quoi peut être fait un robinet de douche et lequel est-il préférable?

Voici une liste de solutions possibles:

• Le laiton est le matériau le plus commun.. La combinaison de son faible coût et de sa résistance absolue à la corrosion lui valut une popularité méritée parmi les fabricants et les acheteurs. Les inconvénients peuvent être écrits, sauf qu'il ne s'agit pas d'une résistance mécanique trop élevée: avec un effort suffisamment important, les filetages en laiton se déchirent facilement.

Utile: la plupart des mélangeurs en laiton sont chromés ou chromés. Le revêtement a un but purement esthétique: le laiton non protégé s'assombrit quelque peu avec le temps.

• L’acier inoxydable est visiblement plus résistant, mais le prix de ce métal et, partant, des produits qui en sont fabriqués est proportionnellement plus élevé.. Le reste est parfait.

• Le corps en céramique est une solution assez particulière. toutefois, ses inconvénients rendent l’acquisition plus que douteuse.. Cacheter ses liens avec le kranbuksami et le liner est assez problématique. De plus, un changement brusque de la température de l'eau avec un delta suffisamment grand peut entraîner la destruction de la coque.
• Enfin, l'option la plus indésirable - silumin. Une résistance mécanique extrêmement faible ne permet pas toujours au corps en silumin du mélangeur de survivre à l'installation; à propos de certains discours long et heureux et ne va pas.

Utile: les poids des robinets de douche chrome-silumin se distinguent facilement des robinets en laiton. La densité de ces métaux diffère environ trois fois en faveur du laiton (8300 g / cm3 contre 2700).

Contrôle de la température et de la pression

Il peut être mis en œuvre de plusieurs manières.

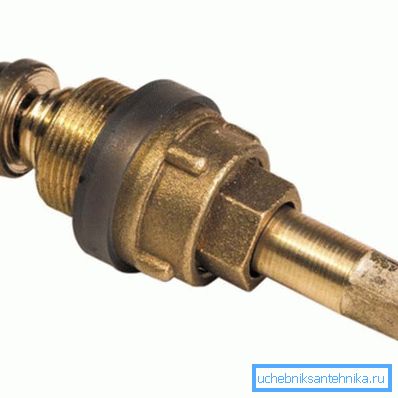

Grues à vis

Habituellement, les robinets de type soviétique restent sur le marché.

Cependant, les appeler la meilleure des options est difficile:

1. Ils ont besoin de remplacer périodiquement les joints.
2. La détérioration progressive des fils de la tige et du corps est inévitable, comme l’effondrement du capitalisme. Tôt ou tard, la grue tourne, cela se fait uniquement en remplaçant la boîte d'essieu.

Cranbooks en céramique

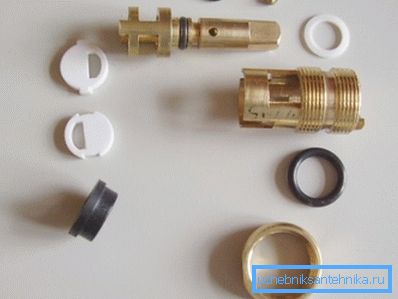

Kranbuksa en céramique, malgré les mêmes dimensions géométriques avec la vis, le dispositif et la fonctionnalité en sont très différents. Ici, l'eau est bloquée par le déplacement mutuel d'une paire de plaques en céramique broyées entaillées.

A partir de là - quelques conséquences pratiques:

• Boîtes de ressources en mode normal - quelque part entre les définitions d'un énorme et illimité. Disons simplement que l'auteur, pour sa longue expérience de plombier, n'a jamais rencontré de céramique Kranbuksa, qui a échoué à cause de l'usure naturelle.

Pour clarifier: le casser avec une certaine persévérance est encore possible. Pour ce faire, il suffit d’essayer de forcer la grue à tourner lorsque les plaques sont collées avec du sable ou de l’échelle.

• Le réglage de la tête devient extrêmement précis. Contrairement aux tampons en caoutchouc, les céramiques ne sont pas enclines à modifier leurs dimensions linéaires lorsqu'elles sont chauffées dans un courant d'eau chaude.
• L'eau s'ouvre et se ferme en faisant pivoter l'agneau à 180 degrés et non en plusieurs tours.

Cartouche

Ils sont équipés d'un mitigeur monocommande dans lequel la pression et la température de l'eau sont régulées par une seule poignée. La cartouche, en fait, permet ce réglage. Son appareil ressemble à un buisson en céramique: à l'intérieur de la même paire de plaques en céramique.

Alors, que choisir, acheter une douche de bain avec un mélangeur? Les axes de vis moralement obsolètes sont immédiatement rejetés: pourquoi nous créons nous-mêmes des problèmes supplémentaires avec nos propres mains?

Parmi les deux solutions restantes, c’est pour la salle de bains qu’une paire de boîtes en céramique sont plus pratiques et non un mélangeur à levier unique.

Pourquoi

1. Si, en cas de force excessive, dans un bac à sable coincé dans le sable, vous ne pouvez séparer que les plaques en céramique, la probabilité de rupture des supports de plaque en plastique ou de la tige sous la poignée est ajoutée à la cartouche. Soit dit en passant, pour que la plaque se brise, elle n’a pas besoin d’être calée: le plus souvent, fermez l’eau en tapant sur le manche.
2. La cartouche est visiblement plus chère que la boîte d'essieu en céramique (environ 200 roubles contre 60 à 90).
3. Au fil du temps, dans les deux types de dispositifs de verrouillage, le lubrifiant à base de silicone entre les plaques est pleinement développé. Si, dans le cas de la boîte d'essieu, son absence n'a pratiquement aucun effet sur la capacité de travail, la poignée du mélangeur monocommande commence à bouger avec un effort notable: les plaques de la cartouche du mélangeur ont une surface sensiblement plus grande et créent une plus grande résistance lors du frottement.

Interrupteur de douche

Convenez qu'un mélangeur de bain sans douche ou sans bec est l'exception plutôt que la règle. Quels mécanismes l'eau bascule-t-elle entre le bec verseur et l'arrosoir?

Quel commutateur est préférable pour acheter un robinet sur le bord d'une baignoire avec douche ou d'un appareil mural? Ici, les instructions sont assez claires: notre choix est un commutateur en céramique. Il est exceptionnellement tolérant aux pannes et peut échouer, encore une fois, uniquement en raison de l'application d'une force importante sur la poignée lorsque les plaques sont coincées avec des débris.

Conseil: si vous installez un filtre grossier à l'entrée d'un appartement, vous pouvez oublier la suspension dans l'eau une fois pour toutes.

Méthode de montage

Il y a deux options ici:

1. Les robinets les plus courants pour le montage mural dans la salle de bain, qui sont conservés uniquement sur le liner ou fixés sur le mur principal des sorties d’eau.

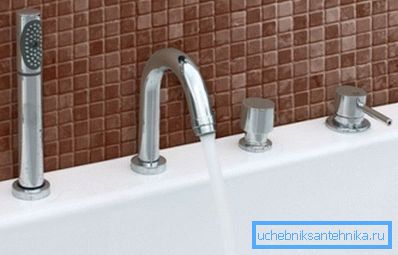

2. Le robinet à bord d’une baignoire avec douche est installé à peu près de la même manière que celui d’une cuisine et est complété par une paire de raccords flexibles pour l’alimentation en eau.

Ici, il est assez difficile de faire une recommandation sans équivoque sur le choix: des robinets pour une baignoire en acrylique avec une douche installée sur le plateau permettent de supprimer complètement l’alimentation en eau du champ de vision, ce qui constitue un avantage indéniable.

En revanche, la connexion flexible sous la baignoire, près de sa paroi arrière après l’installation de la baignoire et l’étanchéité des joints avec les parois sera difficile d’accès. En attendant, son remplacement est généralement requis après 5 à 6 ans d’exploitation.

Problèmes et solutions

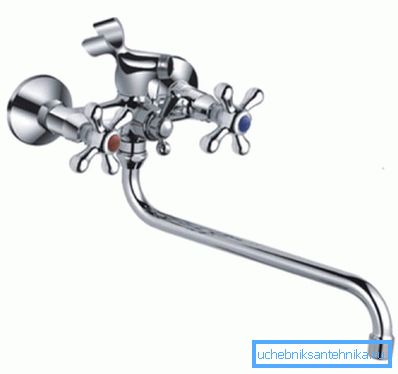

Alors, répétons une fois la description du robinet de salle de bains idéal.

• Matériau - laiton ou acier inoxydable.
• Les grues sont séparées, avec des grues en céramique.
• L'interrupteur à la douche est en céramique.

Utile: contrairement au levier, cet interrupteur permet à la poignée de pivoter à 360 degrés.

Le nombre de défauts de cet appareil sanitaire avec des filtres d'épuration d'eau installés devant lui tend à être nul.

Cependant, nous mentionnons encore quelques problèmes que le propriétaire peut rencontrer.

• Basse pression d'eau dans le jars (sortie) à la pression normale dans la douche. La raison - recouvert de dépôts de calcaire et passé à travers le filtre de fines suspensions aérateur avec une grille. Il a dévissé et nettoyé.
• Si la pression dans la douche s'est fortement affaiblie avec une bonne pression sur le jars, le problème est probablement lié aux buses douche-douche recouvertes de dépôts de calcaire. Ils sont faciles à nettoyer avec une aiguille.
• Une fuite de l'armure du flexible de douche signifie que le noyau en caoutchouc à l'intérieur de l'armure a perdu son élasticité et s'est fissuré. Il est facile à trouver en vente. Dans les cas extrêmes, vous pouvez remplacer le tuyau complètement.

Conclusion

Nous espérons sincèrement que nos simples recommandations aideront le lecteur à acheter un produit vraiment fiable qui lui plaira pendant de nombreuses années. Comme d’habitude, vous trouverez des informations supplémentaires dans la vidéo de cet article. Des succès!
