Vanne mélangeuse: appareil, principe de fonctionnement,

La vanne mélangeuse à 3 voies est un type commun de vannes d’arrêt et de régulation utilisées dans les systèmes hydrauliques et pneumatiques pour résoudre un certain nombre de problèmes. Dans les systèmes de chauffage et d'eau chaude, ce type de robinetterie est indispensable et est utilisé assez largement. Nous parlerons de la conception et du but de la vanne de mélange.

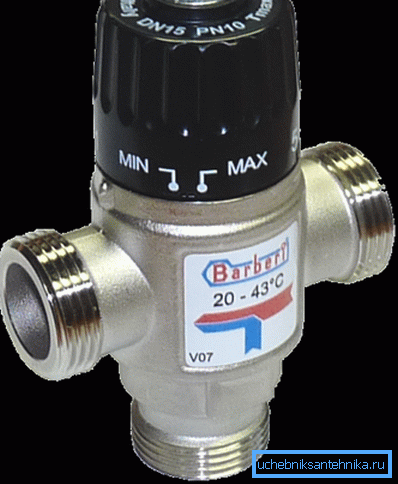

La photo montre un mélangeur thermostatique.

Vanne à trois voies

But

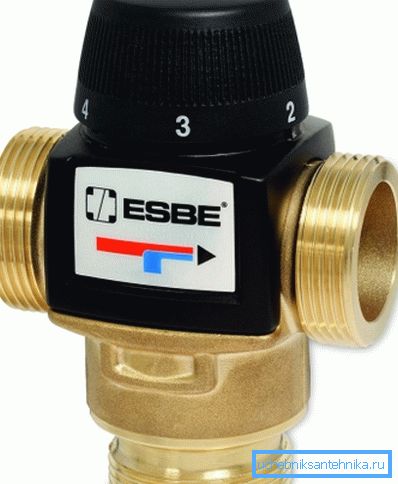

Un exemple de produit de qualité avec une tête thermostatique.

Les vannes de mélange sont utilisées assez largement, car elles vous permettent de résoudre de nombreux problèmes, et dans la plupart d’entre elles, il n’ya pas d’alternative à ce type de vanne. Le dispositif a la forme d’un tee commun, c’est-à-dire qu’il a deux entrées et une sortie.

Si nous envoyons des flux d'eau avec des températures différentes (froid et chaud) dans les entrées, nous pourrons alors obtenir les options suivantes à la sortie:

  1. L'eau froide coule librement de l'entrée (A) à la sortie (AB), l'eau chaude n'entre pas dans la sortie;
  2. L'eau froide et l'eau chaude arrivent à la sortie (AB) en même temps, alors que leurs flux sont mélangés et que l'eau a une température moyenne;
  3. L'eau froide est bloquée et seule la température élevée (B) pénètre dans la sortie (AB).

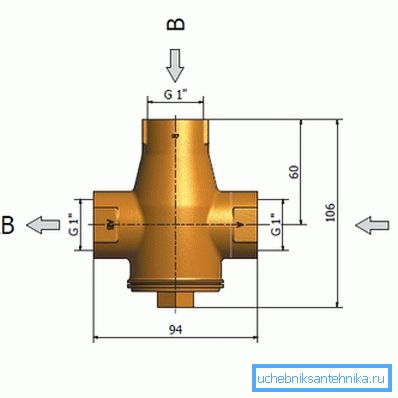

Le schéma avec la désignation des entrées.

Parfois, il existe également une quatrième position - lorsque les deux canaux sont fermés et que de l'eau ne pénètre pas dans la sortie. Dans ce cas, le dispositif est plus correctement appelé vanne à quatre voies.

Si nous connectons le flux à la sortie, nous obtenons les résultats suivants:

  1. Le flux passe de la sortie (AB) à l'entrée (A) et n'entre pas en entrée (B);
  2. À partir du tuyau de sortie (AV), l'eau entre dans l'entrée (B) et ne pénètre pas dans l'entrée (A);
  3. Le flux est divisé en deux canaux.

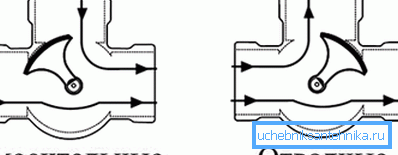

Les principales fonctions du mélangeur.

Faites attention! Nous voyons que le dispositif est capable de mélanger deux flux, d'ouvrir le flux d'un canal et de bloquer le flux de l'autre, divisant le flux en canaux différents et en transformant le flux en un autre canal.

Ces fonctionnalités sont largement utilisées. Dans les systèmes d'alimentation en eau chaude et de chauffage, des vannes de mélange sont installées, dans la plupart des cas, pour l'eau froide ou l'eau provenant du tuyau de retour jusqu'au liquide de refroidissement chaud afin d'atteindre la température de départ requise.

Par exemple, un système de chauffage par le sol. Il est connu que pour les contours d'un plancher chauffant, la température du caloporteur doit être comprise entre 40 et 50 ° C; toutefois, la chaudière produit le caloporteur chauffé à 90 - 95 ° C.

Pour résoudre le problème, une unité de mélange est installée devant le collecteur de chauffage par le sol, où la vanne à trois voies est utilisée pour obtenir la température du liquide du retour à la source, atteignant ainsi la température souhaitée.

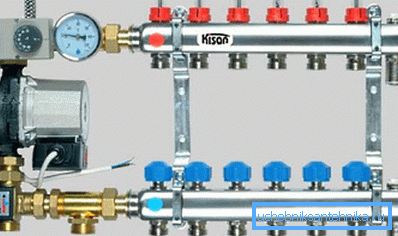

Pompez et mélangez un plancher isolé thermiquement.

Les vannes à trois voies sont également utilisées dans les mélangeurs à commande électronique ou thermostatique, dans les systèmes de ventilation, dans divers composants d'équipements automobiles et dans les systèmes hydrauliques à large spectre.

Produits à usage industriel.

Bien entendu, ces unités ont trouvé la plus large application dans les pipelines de transport et de service.

Dispositif et principe de fonctionnement

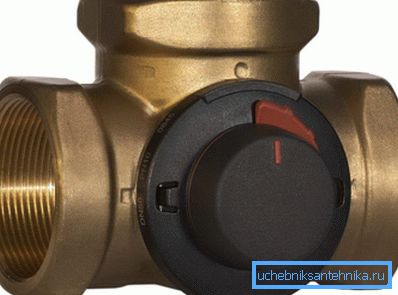

Le laiton est utilisé pour la fabrication du corps.

Pour mieux comprendre le fonctionnement de la vanne de mélange, il convient de considérer son dispositif.

Si vous n'entrez pas dans tous les détails, le produit a la structure suivante:

  • Corps en laiton en forme de té et de la quatrième sortie, fermée par une buse de réglage;
  • Le mécanisme de verrouillage et de réglage est installé dans la prise de réglage, qui est un cône en forme de cône, une boule ou un secteur, ainsi qu’une broche reliée au bouchon, ce qui permet de faire tourner ou de déplacer la vanne mélangeuse;
  • Selle en liège avec joints spéciaux en caoutchouc synthétique, en plastique ou en PTFE;
  • Bouton de réglage manuel, buse thermostatique ou servo.

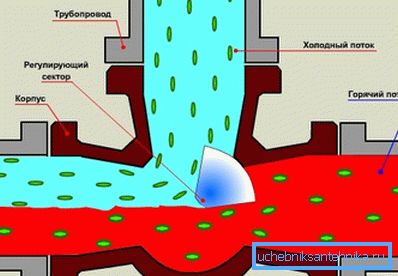

Lorsque vous tournez le secteur, l'un des canaux s'ouvre légèrement, l'autre se ferme.

Pour les systèmes d'eau chaude et de chauffage, les vannes avec système de réglage à tige ou à cône sont le plus souvent utilisées. La tige est connectée au bouchon conique, et quand elle monte et descend, le débit est ajusté.

En règle générale, pour contrôler un tel mélangeur, on utilise une tête thermostatique dont l'actionneur réagit à la dilatation d'un liquide spécial qui réagit à une variation de la température mesurée.

Le capteur de température peut être installé à l'intérieur de l'appareil ou déplacé vers un point distant du système. Le plus souvent, la tête thermique est ajustée dans les 30 - 60? С.

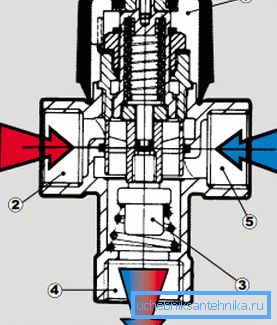

L'appareil est un mélangeur thermostatique.

Dans les systèmes de contrôle automatique plus avancés ou les systèmes de maison intelligente, les unités de mélange peuvent être contrôlées par des contrôleurs. Ensuite, la tige de la valve régule le servo, qui reçoit les commandes du contrôleur. Cela permet d'obtenir le contrôle le plus subtil et le plus précis.

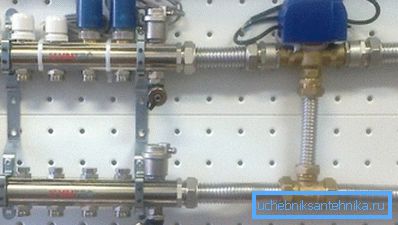

La vanne de l'unité de mélange est équipée d'un servo variateur.

En général, il faut dire que dans les systèmes de chauffage et de production d'eau chaude modernes, ce sont les unités de mélange thermostatiques qui ont reçu la plus grande popularité, puisqu'elles permettent d'obtenir de l'eau à une température donnée sans intervention humaine.

Dans le même temps, le dispositif présente une stabilité et une fiabilité relativement élevées, ce qui est très important dans les systèmes dont le prix dépasse le salaire semestriel.

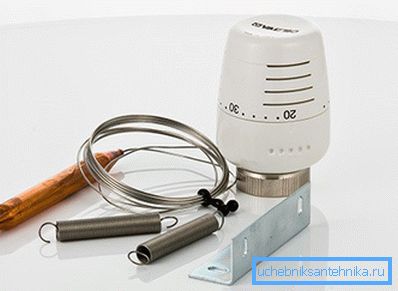

Tête thermique avec capteur à distance.

Faites attention! La plupart des modèles modernes ont une telle conception qui vous permet de connecter au produit une variété de têtes - thermostatiques, avec capteur à distance, servos et boutons de réglage manuels.

L'assemblée

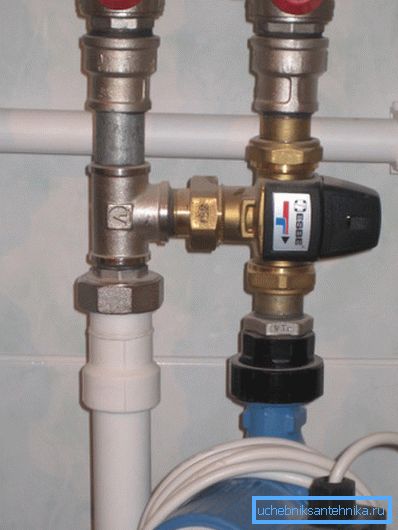

Un exemple d'installation du produit.

Si vous envisagez d’installer la vanne vous-même, quelques instructions vous seront utiles.

En fait, rien n’est difficile à installer, surtout en ce qui concerne les modèles modernes d’alimentation en eau chaude et de chauffage, mais quand même.

  1. Tout d'abord, nous devons immédiatement prendre en compte le fait que, pour un fonctionnement normal, la maintenance de l'appareil doit être facilement éliminée. Pour ce faire, des vannes à bille sont installées des deux côtés et les raccords doivent comporter des écrous imperdables ou des adaptateurs américains.

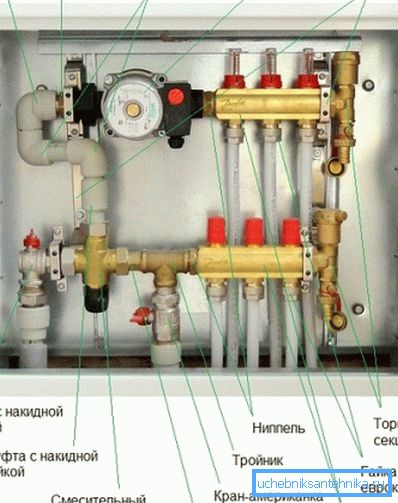

Comme vous pouvez le constater, le mélangeur est muni de vannes d’arrêt et d’écrous évasés.
  1. Deuxièmement, il est préférable de fournir au produit des filtres à eau grossiers, son mécanisme de verrouillage et de réglage durera plus longtemps.

Les thermostats avec capteur à distance, qui sont installés sur l’alimentation du capteur en contournant le sol, sont généralement utilisés dans les nœuds de mélange des sols chauds. Cela vous permet d'ajuster plus précisément la température et augmente la fiabilité du système.

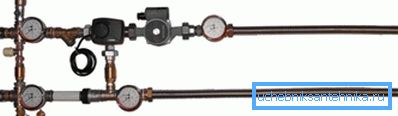

Du côté de l'entrée d'eau chaude, il y a un filtre à tamis.

Pour l'installation sur l'alimentation en eau chaude, en particulier sur les vannes à commande électronique, un circuit avec servo variateur et contrôleur est utilisé. Cela vous permet d'ajuster rapidement la température de l'eau et de réagir rapidement aux changements.

Également, dans l’ECS, utilisez des modèles à commande manuelle pour commuter le débit dans différents canaux. Dans ce cas, ce n’est pas une vanne de mélange, mais une vanne de séparation.

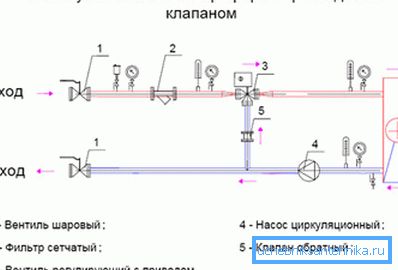

Reliure d'un appareil de chauffage à l'aide de raccords à trois voies.

Pour lier les chaudières et les appareils de chauffage, ainsi que les systèmes de chauffage indirect, utilisez des modèles similaires à ceux utilisés dans les modules de mélange par pompe des sols chauds.

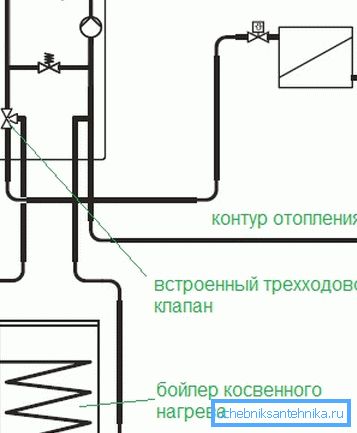

Parfois, le mixeur est déjà construit.

Souvent, des appareils sont déjà installés dans la configuration d'usine de chaudières à double circuit pour le chauffage de l'eau, ce qui permet d'obtenir un liquide de refroidissement séparé et de l'eau chaude séparément.

Conclusion

Une vanne permettant de mélanger les débits d'eau à différentes températures est un élément indispensable de nombreux systèmes hydrauliques, y compris les systèmes de chauffage et d'eau chaude. La connaissance du principe de son travail et des fonctionnalités de l'application vous aidera à mieux comprendre la structure de tout schéma de plomberie.

La vidéo de cet article vous permet de visualiser le travail du produit.
