Armoire de commande de pompe

L’armoire de commande de la pompe est le cerveau du système d’alimentation en eau autonome, elle vous permet de contrôler leur travail. Grâce à son installation, le fonctionnement de l'équipement est prolongé et de l'énergie économisée. Le cabinet est l'endroit où toutes les unités de contrôle et de sécurité sont assemblées. Ces blocs sont formés pour l’alimentation en eau, les eaux usées, l’extinction d’incendies et les systèmes de chauffage.

But

Dans le placard sont placées de manière compacte les commandes de plusieurs systèmes d'ingénierie: l'alimentation en eau, son évacuation et son drainage. Dans la structure de distribution, des blocs installés contrôlent une pompe immergée de fond, assurant le fonctionnement de l'alimentation en eau et du chauffage, et une pompe de drainage, utilisée pour le pompage automatique de l'eau. Tous les éléments de contrôle et de commutation sont protégés par des parois métalliques des influences extérieures. Les fonctions de l'appareil incluent:

1. Organisation du mode de contrôle manuel et automatique, protection des pompes contre les courts-circuits et les surcharges limites, exceptions du mode de fonctionnement en phase incomplète.
2. Surveillance des principaux paramètres du système d'alimentation en eau: niveau d'eau, pression dans les canalisations, température et autres données affectant la stabilité de la pompe. Informer de l'état des mécanismes de travail.
3. Démarrage et arrêt en douceur du moteur électrique.
4. Protection de rupture.
5. Consommation d'énergie réduite.
6. Réglage du changement de pompe en cas d’accident et de sortie d’un système.
7. Alertez une alarme en utilisant le signal du relais de marche à sec.
8. Mise en œuvre du travail en mode veille, lorsqu'il n'y a pas d'analyse de l'eau.
9. Lors du contrôle de plusieurs pompes, l’unité de travail est changée périodiquement, ce qui permet d’égaliser l’usure des équipements.

Le principe de fonctionnement de l'armoire implique l'inclusion d'un moteur de pompe lorsqu'un signal arrive au capteur, en coordination avec l'unité de contrôle, le mode de fonctionnement est défini. Le contrôle peut être effectué en mode manuel à l’aide de boutons et en mode automatique. La deuxième option est la principale.

Équipement standard

Les armoires de commande pour tous les types de pompes ont la même configuration:

• Le corps est une boîte en métal contenant un équipement électromécanique.
• Unité de contrôle de phase - trois capteurs qui signalent le fonctionnement de chaque phase. Il est placé devant le matériel.
• Le panneau avant - les boutons Start et Stop y sont installés, les indicateurs de fonctionnement de la pompe et du relais commutent le mode automatique en mode manuel.
• Fusible - Relais, déclenché lors d'un court-circuit. Le dispositif comporte un élément de fusion qui brûle à haute tension et ouvre le circuit, protégeant ainsi tout l'équipement de l'armoire et le bobinage du moteur électrique.
• Contacteur - est un commutateur qui fournit de l'énergie aux bornes de la pompe et déconnecte l'appareil de la tension.

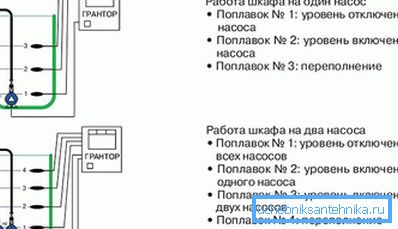

• L'unité de contrôle contrôle les modes de fonctionnement de la pompe. Les bornes de ses capteurs sont situées dans le puits ou la fosse et, dans le cas d’une pompe de drainage, dans une fosse septique. Un ensemble de capteurs - réduisant et augmentant le niveau d'eau et le débordement, donne l'ordre d'allumer ou d'éteindre l'unité.
• Convertisseur de fréquence - assure un démarrage et un arrêt en douceur du moteur asynchrone, régule la vitesse de rotation au stade initial et au moment de l'arrêt.
• Les capteurs de température et de pression sont connectés au contacteur, leurs lectures ne permettent pas d'allumer l'appareil dans des conditions inacceptables - à une température négative et à une pression élevée.

Les dimensions de l'armoire dépendent du nombre d'équipements de contrôle et des fonctions attribuées. La construction massive a une exécution au sol, et dans une taille compacte, le meuble est fixé au mur.

Types d'appareils

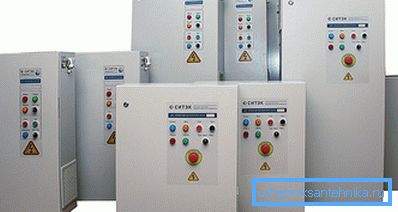

Il existe plusieurs types d’armoires de commande de pompe disponibles:

• avec démarrage direct - les appareils sont compacts et faciles à gérer, allument et éteignent le nombre requis de pompes, effectuent le changement automatique des unités;
• avec un convertisseur de fréquence - réglez en douceur le régime moteur, réduisez la consommation d'énergie;

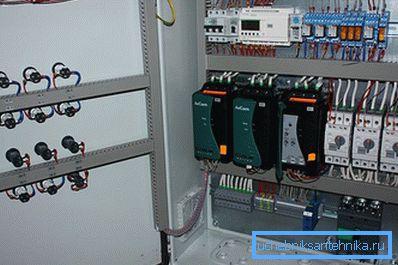

• avec dispositif de démarrage progressif - ils protègent les unités contre les surcharges mécaniques, les coups de bélier et le courant de démarrage;
• avec convertisseurs de fréquence installés sur tous les moteurs (de 1 à 5) - prend en charge les paramètres de fonctionnement en fonction des lectures du capteur, connecte les pompes de secours en mode automatique.

Service

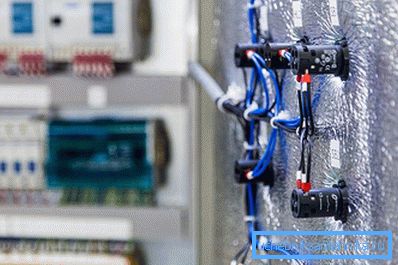

Le fabricant fournit à l'équipement un passeport technique et des instructions. Avant d'activer l'automatisation, vous devez vous familiariser avec le schéma et les recommandations. L’entretien des armoires consiste à nettoyer les filtres de ventilation, à remplacer les pièces usées, à serrer les contacts et à visser. Le ventilateur et le radiateur du convertisseur doivent éliminer la poussière. En cas de dommage grave, un service de garantie est effectué.

Tous les travaux de maintenance sur l'armoire sont effectués hors tension.
