Comment connecter la chaudière à l'alimentation en eau:

Pour que la maison soit un lieu de repos, il est important que les conditions de vie soient suffisamment confortables. C'est presque impossible sans eau chaude, ce qui vous permet de maintenir une hygiène personnelle et une propreté générale. L’acquisition d’une colonne de gaz est toujours une excellente solution, mais dans certaines régions, son installation est tout simplement impossible.

Le principe est le même, mais il existe de nombreux types de chauffe-eau.

La chaudière est un appareil permettant de chauffer et de conserver l'eau chaude. Les sources de chaleur peuvent être divers éléments. Tous les appareils de chauffage peuvent être divisés en deux types principaux:

1. Avec un réservoir de stockage.
2. Qui coule.

La conception de la première prévoyait la présence de capacité. Il peut être de volume différent. Pour que la température ne tombe pas longtemps, il faut isoler le réservoir intérieur du panneau extérieur. Il est généralement fabriqué en mousse de polyuréthane. Plus son épaisseur est grande, plus l'eau restera chaude longtemps. Le second type est conçu pour l’eau chaude instantanée. Il a une taille plus petite et sa conception fournit des éléments chauffants de plus grande puissance, ce qui permet un transfert de chaleur rapide. En règle générale, dans le premier et dans le second cas, l'utilisateur a la possibilité d'ajuster la température à celle souhaitée. Le contrôle du thermostat peut être à la fois électronique et mécanique. Cela n'affecte pas la performance, mais seulement la commodité, le coût final et le coût des réparations ultérieures.

Toutes les chaudières de stockage sont divisées en:

• chauffage direct;
• chauffage indirect;
• combinés.

Dans le premier cas, à l'intérieur du réservoir, il y a un appareil de chauffage qui assure le chauffage du liquide. Certains modèles en ont deux ou plus. Ils peuvent être changés en alternance ou simultanément pour assurer un réchauffement ultra rapide. L'eau froide est fournie par la buse, généralement située au fond. La vidange se fait par la sortie, qui est proche, mais à l'intérieur du réservoir, elle est plus longue et atteint presque le sommet, où l'eau chaude monte.

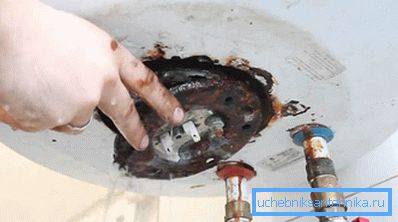

Près de l'élément chauffant se trouve une anode en magnésium. C'est une petite tige de métal qui empêche la formation de tartre sur les murs. Les avantages de cette solution sont la facilité d'installation ainsi que l'absence de nécessité de coordonner l'installation avec divers services. Les réservoirs peuvent avoir un emplacement horizontal et vertical.

Les chaudières à chauffage indirect sont généralement intégrées au système de chauffage ou fonctionnent en association avec des systèmes solaires (panneaux spéciaux dans lesquels le fluide caloporteur est chauffé à l'aide de l'énergie solaire). Structurellement, c'est exactement le même réservoir que le premier type, mais l'isolation a généralement une plus grande épaisseur. Aussi en eux est absent RTE. Le chauffage est réalisé grâce à une bobine, à travers laquelle on laisse passer le circuit de chauffage ou par un autre système. Ils peuvent être montés à la fois sur le mur et sur le sol (pour les réservoirs de grande capacité).

La conception comporte une fenêtre d’inspection spéciale qui permet d’effectuer la maintenance. En plus de l'entrée et de la sortie, il peut y en avoir deux autres. Leur but - l'organisation du système de recyclage. Un circuit séparé est créé, le long duquel l'eau chaude du réservoir est constamment en mouvement. Cela est nécessaire pour assurer un mélange constant des couches de fluide à l'intérieur de l'entraînement, ainsi que pour compenser la distance par rapport aux systèmes repliables. Dans certains cas, jusqu’à ce que l’eau atteigne la plus grande partie de l’eau, elle reste à l’intérieur du système ou perd sa température initiale. En règle générale, le fabricant a proposé d'installer un appareil de chauffage, ce qui transforme cette sous-espèce en celle qui sera décrite ci-dessous. L'avantage de cette solution est l'utilisation maximale de l'efficacité du système de chauffage.

Parmi les inconvénients, on peut noter la complexité de l'installation, ainsi que l'impossibilité d'utiliser en été sans chauffage d'appoint.

Les systèmes combinés ont combiné le meilleur des deux options ci-dessus. Il existe également une bobine pour le chauffage indirect et les éléments chauffants. Ce dernier peut être activé lorsque la puissance du circuit de chauffage ne suffit pas, ou en été, lorsqu'il n'y a pas de chauffage du tout. Les inconvénients de tels systèmes sont une configuration assez compliquée et des caprices de maintenance. En outre, il devra trouver un endroit approprié, car les dimensions sont super.

Astuce! Certains types de réchauffeurs indirects comportent plusieurs serpentins. Ils permettent soit de connecter plusieurs systèmes pour dégager de la chaleur, soit l'un d'entre eux est conçu pour utiliser de l'eau chaude courante.

Que choisir

Si vous avez du mal à faire un choix, vous devez analyser les points suivants:

• Où l'installation de l'appareil de chauffage est-elle prévue? Si le chauffage est acheté pour une maison privée dans laquelle il y a un système de chauffage autonome, il est logique de penser à l’achat d’une chaudière à chauffage indirect. Il lui est plus facile de trouver un site d'installation séparé. Le volume sera limité uniquement par l'espace alloué. En même temps, un seul appareil suffira à fournir tous les points d’eau. Pour les petits appartements, où l'espace est limité et où il n'y a qu'une cabine de douche sans salle de bain, il est logique de penser à un appareil de chauffage à flux. Il ne prend pas beaucoup de place et procure un chauffage rapide. Dans les autres cas, une chaudière de stockage électrique appropriée.
• Combien de personnes vivent dans la même maison? Cela dépendra de la puissance et du volume de l'appareil. Ne pensez pas que plus la capacité est grande, mieux c'est pour l'utilisateur final. En fait, cette approche peut entraîner un gaspillage irrationnel d’énergie électrique. Après tout, on ne peut en utiliser que 50 litres et en chauffer 200. Pour un habitant, un réservoir de 30 litres suffit. Ce volume est suffisant pour prendre confortablement une douche, laver la vaisselle et se laver le matin. Pour une famille de 2 à 3 personnes ont besoin d'un appareil de 50 à 80 litres. Dans ce cas, tout le monde pourra se doucher à intervalles rapprochés. Il y a assez d'eau chauffée pour les besoins de la cuisine, etc. S'il y a 4 personnes ou plus, vous devez regarder vers un réservoir d'une capacité de 100 litres ou plus.
• À quelles fins l'appareil sera-t-il principalement utilisé? Dans certains cas, il est judicieux de délimiter les zones de consommation d'eau chaude. Par exemple, le plus souvent, de l'eau chaude est utilisée pour laver la vaisselle et se laver. À ces fins, vous pouvez installer une chaudière séparée de petite capacité (10 à 20 litres) et inclure un appareil de chauffage plus grand en cas de nécessité de prendre une douche ou un bain. Pour les premiers modèles, des types spéciaux avec des connexions supérieures ont été développés, qui sont montés directement sous l’évier et ne prennent pas beaucoup de place.
• Existe-t-il un système de chauffage autonome? Si ce n'est pas le cas, vous devez regarder de côté avec des éléments chauffants électriques. Sauf lorsqu'il existe un héliosystème distinct.
• Quel est l'état du câblage électrique? Ceci est un facteur important qui peut affecter la sélection de la puissance TENA. Le plus souvent, la conception prévoit des radiateurs électriques d’une capacité de 1,5 kW pour les gros volumes? 2 à 2,5 kW. Pour les consommateurs de 3 kW et plus, une alimentation séparée est requise. Veillez également à ce que la mise à la terre soit présente.
• Les murs supporteront-ils la charge prévue? Une chaudière de 80 litres peut peser jusqu'à 20 kg, ce qui signifie que lorsqu'elle est remplie d'eau, elle pèsera 100 kg ou plus. Pour les matériaux de construction en vrac, il s'agit d'un fardeau insupportable. Dans de tels cas, il peut être nécessaire d'installer via le matériel ou d'installer une plaque métallique spéciale qui répartira la charge.

Astuce! De plus, lors du choix, il est également nécessaire de prendre en compte la configuration de la structure. La chaudière n'a pas besoin d'être cylindrique, comme nous le faisions auparavant. Les solutions modernes ont également des options Slim, dans lesquelles le diamètre est réduit à la taille minimale possible. De plus, il existe des appareils rectangulaires. Plus spécifiquement, plusieurs réservoirs cylindriques plus petits peuvent également être situés à l'intérieur, mais la coque extérieure a une forme différente. Pour de tels produits, il est plus facile de choisir un emplacement pour l’installation, ils prennent également moins de place.

Les appareils de chauffage électriques peuvent également être différents. Le plus commun dans l'utilisation de l'appareil de chauffage - appareil de chauffage électrique tubulaire. Il est en contact direct avec l'eau, comme une chaudière. Pour cette option, une mise à la terre est nécessaire pour éliminer tous les courants vagabonds. L'élément chauffant sec est plus progressif. Dans ce cas, des réservoirs spéciaux dans lesquels un appareil de chauffage est inséré sont intégrés dans la colonne d'eau. Il ne transmet pas la température directement, mais par le biais du "médiateur". Cette solution est plus raisonnable du point de vue de l'aptitude à la réparation, car ne pas avoir à retirer le réservoir, le vider et retirer le couvercle inférieur. Il suffira juste d'avoir accès aux radiateurs.

Préparation pour les travaux d'installation

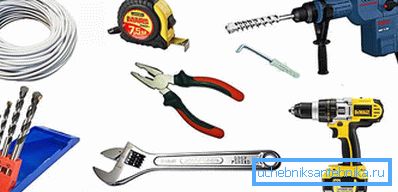

Avant de commencer à travailler, vous devrez préparer un outil:

• perforateur;
• diamètre de perçage requis
• chevilles et crochets;
• câble adapté à la section;
• roue de roulette;
• percer;
• 2 clés réglables;
• niveau du bâtiment.

Les raccords nécessaires dépendront des types de tuyaux spécifiques. Nous en discuterons plus tard. Décidez du site d'installation. Il est préférable de simplement fournir de l'électricité et si la distribution de l'eau est proche, il est également utile de réduire les pertes sur le trajet de la source au mélangeur. Si le réservoir externe est en acier ordinaire, le niveau d'humidité de la pièce ne doit pas être constant, car Cela conduira à la corrosion. Il est souhaitable de maintenir une température positive constante à l'intérieur. Sinon, il faudra veiller à ce que le système prévoie une protection contre le gel, qui activera automatiquement l'élément chauffant en fonction des conditions environnantes. Il est également nécessaire d'analyser l'état des murs, comme décrit ci-dessus, et d'acheter des bandes supplémentaires.

Astuce! Le circuit électrique de raccordement de la chaudière doit obligatoirement comporter un dispositif de sécurité. Il détectera la moindre fuite de courant et arrêtera le flux de manière opportune, ce qui empêchera l'utilisateur d'être vaincu.

Moments généraux

Quelle que soit la conduite à utiliser dans la barre latérale, il convient de respecter quelques points fondamentaux dans toutes les situations.

• Avant de commencer toute action, le flux est bloqué pour éviter les inondations. Habituellement, la vanne est située devant le compteur d'eau.
• Si le chauffage est monté sur un mur, deux trous sont percés à l'aide d'un perforateur. Pour calculer la distance correcte entre les centres, vous devez d’abord la mesurer sur une plaque soudée à la chaudière. Ensuite, les étiquettes sont transférées au mur et alignées dans un plan à l’aide du niveau du bâtiment. Des goujons sont insérés dans les trous et les crochets sont tordus ou des boulons d'ancrage avec un crochet sont immédiatement insérés. Le réservoir est suspendu, il faut en tenir compte pour que la distance au mur ne soit pas trop grande, car alors la charge sur les attaches sera plus élevée. Il devrait être niveau par niveau dans un plan vertical. Cela peut être réalisé en utilisant un support réglable, qui est généralement dans la conception, ou des doublures.
• Tout d’abord, une connexion détachable de type américain est montée sur les tuyaux de la chaudière. C'est important parce que lors de l’entretien de l’appareil, il sera beaucoup plus facile de le déconnecter du système.
• Ensuite, installez des vannes à bille. Vous ne pouvez pas acheter d'articles individuels, car Il existe des mécanismes de verrouillage avec un américain.
• Un robinet anti-retour est installé sur l'alimentation en eau froide; il empêchera l'écoulement lorsque le liquide disparaîtra dans l'ensemble du système et un détendeur garantira que l'excédent est évacué pendant le chauffage et la détente.
• Il existe une autre option de connexion. Au tuyau d'arrivée d'eau froide est le premier té enroulé. Le robinet d'évacuation de l'eau est connecté à l'une de ses branches. À la seconde - une vanne de soufflage et une autre prise qui chevaucheront le débit total.
• Connectez un tuyau pour drainer l'excès d'eau.
• Tous les raccords filetés sont scellés avec du câble de remorquage ou du ruban téflon.

Astuce! Si l'on sait qu'il existe dans le système des pointes de pression qui dépassent ce que la chaudière peut supporter, outre le clapet anti-retour, vous devrez également installer un réducteur de protection. Sa tâche sera la normalisation de la pression à des valeurs acceptables.

Raccordement aux tuyaux métalliques

Dans l'appartement de la vieille maison, on utilise généralement des câbles métalliques. Se connecter à eux est dans un sens gênant, mais pas particulièrement difficile. Si vous ne pouvez pas vous connecter à la prise, l'élément principal nécessaire est une selle. Il s'agit d'une pince métallique avec des joints en caoutchouc, qui permettra une connexion avec le système d'alimentation et d'échappement. Il est nécessaire de le sélectionner pour des tuyaux spécifiques et la connexion filetée doit être activée? ".

• Déterminé le meilleur endroit pour la mise en œuvre de liens.
• Nettoie la peinture à la largeur de la liaison.
• La partie supérieure de la selle est appliquée sur le tuyau et le trou est marqué.
• Ensuite, vous devez percer un trou sur l'étiquette marquée.
• Les mêmes actions sont effectuées pour le tuyau à travers lequel l'eau chaude sera évacuée.
• À la place préparée infirmières à cheval. Il est important d'installer soigneusement les joints en caoutchouc pour éviter les fuites à l'avenir. La partie inférieure est substituée et solidement fixée avec des boulons.
• La dernière étape consiste à connecter le raccord et la chaudière à l’ensemble assemblé d’équipements supplémentaires. Pour cela, il est préférable d'utiliser un tuyau flexible en acier inoxydable.

Astuce! Une autre option ne consisterait pas en un lien, mais en un t-shirt. Pour cela, avec l'aide du broyeur, une petite section du tuyau est coupée. Un fil est coupé des deux côtés à l'aide d'un mètre, un té est monté et une connexion est établie avec un tuyau flexible.

Raccordement à un tuyau en métal

Pour réaliser ces travaux, vous aurez besoin de deux tés pour un tuyau en métal-plastique. Si vous envisagez de les raccorder à une chaudière à l'aide d'un tuyau flexible, vous devez les insérer avec une transition vers le filetage? ", Si l'alimentation est planifiée à l'aide du même tuyau, elle doit être sortie 16 mm. De plus, vous devrez acheter une transition entre un tuyau en métal et plastique sur la connexion filetée.

• Sélectionnez un emplacement pour la mise en œuvre des liens.
• Il est marqué en fonction de la taille du té moins la partie du tuyau qui entre dans les raccords.
• À l'aide de ciseaux spéciaux, coupez un petit espace.
• Dévissez les écrous du té et, avec les bagues de blocage, placez deux buses. C'est important à faire maintenant, car alors ce sera impossible.
• Les tuyaux des deux côtés sont évasés avec un appareil spécial. Vous pouvez également utiliser un tournevis ordinaire pour cela.
• Té inséré. Les tuyaux coulent jusqu'à l'arrêt. Deux anneaux sont décalés, puis tout est serré avec des écrous avec une clé.
• Si le tee était avec une connexion filetée, la connexion est établie à l'aide de flexibles, comme dans la première version.
• Si l'alimentation est planifiée avec un tuyau, deux segments sont coupés, dont la taille sera égale à la distance entre le té et l'adaptateur.
• Les adaptateurs sont montés sur des vannes à bille.
• Les sections de tuyaux sont montées dans des tés et des adaptateurs.

Astuce! Les raccords sont également utilisés pour les tuyaux en métal et plastique, qui doivent être mis sous pression. Dans ce cas, la séquence d'actions sera la même, mais vous aurez également besoin d'un outil de sertissage.

Raccordement à des tuyaux en polypropylène

De plus, vous aurez besoin d'un fer à souder pour tuyaux en plastique, de ciseaux spéciaux, de deux tés, de deux adaptateurs pour une connexion filetée (MRN ou MRV). Tout dépendra du filetage avec lequel les robinets et les soupapes de sécurité sont installés, ainsi que des angles. Leur nombre dépend de la complexité de la configuration. plomberie.

• Sélectionnez un endroit pour vous connecter.
• Le tuyau est coupé à la largeur du té moins 2 cm et environ 1 cm seront enfoncés dans le té de chaque côté.
• À l'aide d'un fer à souder, le tuyau et le raccord sont chauffés, après quoi ils sont interconnectés. Après articulation, ils ne peuvent pas être tordus, car cela conduirait à une mauvaise contraction.
• De plus, à l’aide de sections de tuyaux et de coins, la gaine est posée sur les tuyaux de la chaudière.
• A la fin, un raccord soudé avec un fil métallique.
• Tout est bien connecté et serré.

Astuce! Il est bon d'installer plusieurs flacons munis de filtres fins devant la chaudière, ainsi qu'un filtre à sel: cela adoucira l'eau et réduira la quantité de dépôts pouvant s'accumuler sur les parois et l'élément chauffant.

Chauffe-eau indirect

Le système d'alimentation des tuyaux sera le même que pour la version électrique. Mais il existe certaines nuances dans la manière d’organiser correctement le contour du système de chauffage.

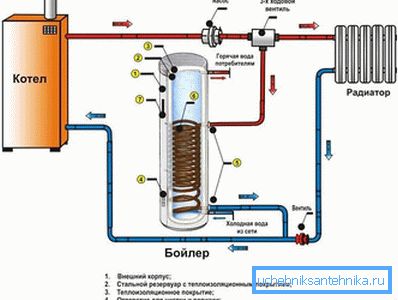

Le premier schéma implique la connexion avec la présence d'un mécanisme de verrouillage à 3 tours. En bout de ligne, la température du thermostat est réglée à une valeur inférieure à celle du thermostat de la chaudière. L'eau provenant de l'appareil de chauffage va au système de chauffage. Dès que l'eau dans la chaudière chauffe jusqu'à une température prédéterminée, la vanne coupe le flux du chauffage et libère de l'eau dans le réservoir. Ainsi, la priorité est donnée à l’unité DHW.

La seconde comprend la présence de deux pompes à circulation forcée. L’un, comme d’habitude, est situé sur le tuyau de retour du système de chauffage, le second sur le tuyau de retour, mais déjà celui qui provient du serpentin de la chaudière. Leur travail est contrôlé par un thermostat. Dès que la température à l'intérieur baisse, la pompe de stockage démarre et celle qui circule dans tout le circuit de chauffage s'éteint, et inversement.

La troisième méthode sera utile si la maison utilise un système de câblage à chauffage radial. Il dispose d'un collecteur à partir duquel l'eau chaude de la chaudière peut s'écouler à la fois vers le sol chaud et vers les radiateurs. Dans un tel système sera nécessaire pour installer les flèches hydrauliques. Il compensera la différence de pression qui existerait du fait du fonctionnement de plusieurs pompes pour des circuits individuels.
