Comment couper le fil sur le tuyau

Lors de l'exécution de diverses réparations liées à la restauration d'éléments d'alimentation en eau, au remplacement de dispositifs de plomberie, de registres de chauffage, etc., il est nécessaire d'utiliser des pièces de canalisation en acier comportant des sections filetées. Dans cet article, nous expliquerons comment couper vous-même les filets du tuyau. Si vous connaissez les caractéristiques de coupe et d’approvisionnement sur l’outil approprié, vous effectuerez cette tâche de manière qualitative et relativement rapide.

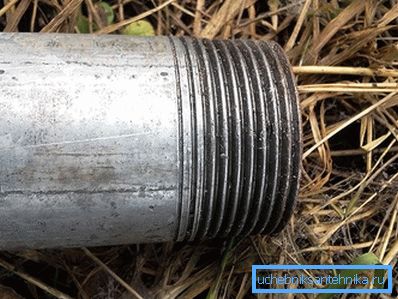

Caractéristiques de coupe de tuyau

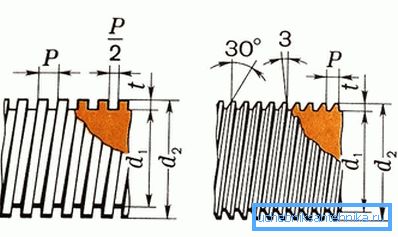

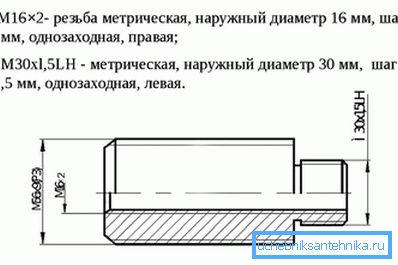

Il est utilisé depuis longtemps pour couper le filetage d'éléments tubulaires non métriques, mais le filetage dit en pouces, qui diffère de l'angle habituel du profil du filetage (55^? contre 60^? en métrique). De plus, le filetage en pouces a une valeur de pas plus petite, ce qui s'explique par la faible épaisseur de la paroi du tuyau.

Un petit pas signifie que les fils des fils seront plus longs sur la même longueur du fil. En conséquence, la fiabilité de la connexion augmente.

Le fil est à droite et à gauche. Lorsque vous regardez le filetage à droite, vu de l'extrémité du produit, ils vont à droite et, par conséquent, à gauche, à gauche. Beaucoup plus souvent utilisé fil à droite.

Déterminer quel filetage sur l'une des sections filetées est très simple: si, lors du vissage de l'élément en butée, il tourne dans le sens des aiguilles d'une montre, cela signifie que le filetage est correct.

Sur une conduite d'eau, le sens des virages n'a pas d'importance, car les produits après la connexion ne tournent pas mais restent immobiles. Outre les filetages de tuyaux dans les raccords, des filetages de fixation sont également utilisés, dont le pas est plus grand. Il est effectué sur du matériel et des trous pour eux.

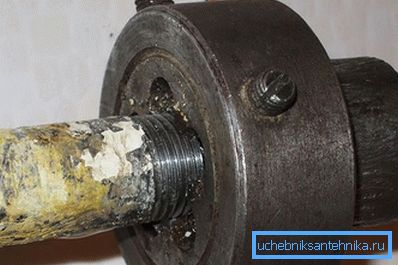

Méthodes de filetage sur les tuyaux

Le filetage des conduites d’eau peut être coupé de vos propres mains à l’aide de deux outils - matrices (il s’appelle également Lerka) et d’une matrice à vis. Quelle est la différence entre eux?

La filière est un outil de filetage manuel dont le côté extérieur présente un siège sous le corps sous la forme de deux rainures opposées. Et le côté intérieur est une plaque avec un trou fileté et des cannelures pour l'élimination des copeaux, reproduisant le diamètre et le pas du filetage requis. À la fin du profil fileté, il y a ce que l'on appelle des zones de jonction. Ils remplissent une double fonction: faciliter le centrage des sections de deux tuyaux avant de les connecter et améliorer le rendement en copeaux formés lors du filetage. La désignation du diamètre du filetage est appliquée sur la surface terminale de la matrice. Pour la coupe, la matrice est insérée dans le pilote de boîtier, fournie avec des poignées amovibles pour faire tourner les matrices et se fixer à l'aide de vis.

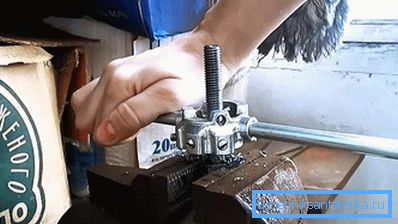

Comment couper le fil correctement? Il est préférable que le tuyau en cours de coupe soit solidement et uniformément fixé dans un étau métallique. Le moindre biais conduira au fait que le fil sera coupé en pente. Cela conduira à l'affaiblissement de la paroi du tuyau et à l'inclinaison de toute la section raccordée de la plomberie ou du système de plomberie.

Pour assurer la direction fiable devrait être une petite révision de la plaque. À cette fin, une bague de guidage est soudée à l'une des extrémités de la matrice, qui doit pénétrer dans le tuyau avec un petit espace (pas plus de 0,2–0,4 mm) où le filetage est coupé. La longueur du manchon de guidage doit être au moins égale à deux diamètres du filetage coupé.

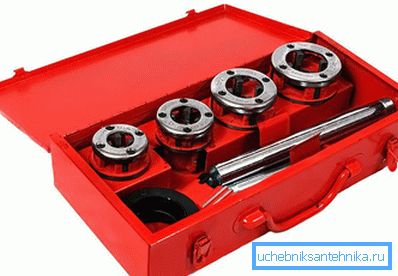

Klupp - un outil de filetage plus professionnel (la vente consiste généralement en un ensemble de plusieurs câlins de différents diamètres). La principale différence de la filière à vis réside dans le fait que ses filières sont coulissantes et se composent de quatre moitiés. Elles peuvent donc être ajustées pour couper des filets de différents diamètres, mais en une seule étape. Lors du montage de la matrice dans la section de tuyau, les matrices sont ramenées à la surface et fixées dans la position souhaitée. Le réglage de la position relative des matrices fendues de la matrice est effectué en déplaçant sa rondelle plane.

La filière à vis a déjà un élément de guidage dans sa conception, il n'y aura donc pas de biais du fil coupé lors de son utilisation.

Un type plus pratique de bosse est considéré comme un cliquet, dont la conception fournit un mécanisme à cliquet. Le filetage se fait non pas par rotation, mais par balancement des poignées avec alimentation simultanée de la matrice. Klupp est irremplaçable si vous souhaitez couper le filetage du tuyau sans le retirer de la section de pipeline.

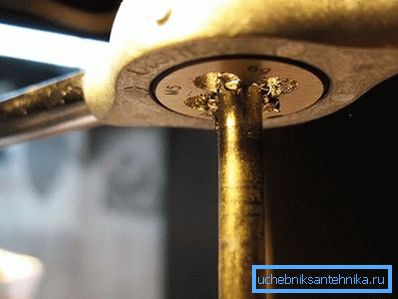

Technologie de coupe

La séquence de filetage sur le tuyau comprend les étapes suivantes:

1. Ils nettoient la section requise du tuyau de la rouille, des traces de peinture et autres irrégularités du diamètre extérieur du tuyau.
2. Lubrifiez généreusement la section désirée du tuyau avec de l’huile pour machine ou du sulfofrésol, de sorte que la charge sur la poignée lors de la coupe soit bien moindre. La même chose peut être faite pour les matrices / matrices.
3. Serrer fermement le tuyau dans un étau. Dans ce cas, l'extrémité du tuyau faisant saillie pour la coupe ne doit pas dépasser 5–8 de son diamètre, sinon la précision de la coupe n'est pas garantie. Les matrices avec une bague de guidage ou un bouchon à vis ne nécessitent pas de telles restrictions.
4. Le tuyau est préparé pour la coupe, pour lequel un cône d’entrée d’une hauteur au moins égale à la moitié de la hauteur de la filière est obtenu par une lime. Une section courante du filetage est formée dans cette zone. Si elle est critique, elle peut être retirée à l'aide d'une scie à métaux.
5. Mettez un dé ou un dé et, en tournant vigoureusement le bouton, obtenez la section filetée requise. Il faut se rappeler que la longueur du fil coupé devrait être de quelques tours supplémentaires. Pour plus de fidélité, vous pouvez faire passer la plaque sur la section coupée plusieurs fois.

Ainsi, si vous suivez les instructions et les recommandations suggérées dans l'article, vous pourrez couper rapidement et précisément les filets du tuyau. Avez-vous des questions sur le sujet? Puis posez des questions en écrivant un commentaire sur l'article.
