Comment faire du câblage

Effectuer des réparations dans l'appartement ou en équiper un nouveau, il est important de prendre en compte tous les détails. Par exemple, dans la salle de bain et les toilettes devraient être tenues des communications - les systèmes d'approvisionnement en eau et d'égout. Et comment faire la disposition des tuyaux, quelles sont les technologies et les nuances? Ceci sera discuté dans l'article.

Quelles communications sont nécessaires

Avant de procéder à la création de systèmes de plomberie et d’égouts, il est nécessaire de déterminer exactement quels tuyaux et où apporter. Dans la salle de bain ou les toilettes peuvent être installés une variété de robinetterie et chacun d’eux a besoin de sa propre communication.

Les appareils les plus courants présents dans chaque maison peuvent être considérés comme suit:

• Bain ou douche Ces nœuds doivent connecter de l'eau chaude et froide, ainsi que des systèmes d'égouts.
• Évier avec robinet - connecte l'alimentation en eau froide et chaude, les eaux usées.
• Les toilettes - eau froide, eaux usées.

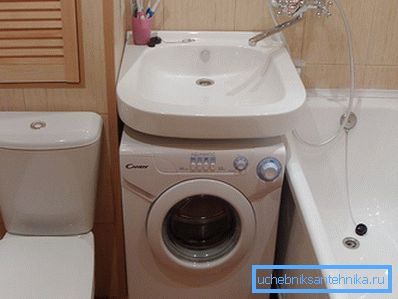

• Machine à laver - eau froide (certains modèles nécessitent un raccordement et une alimentation en eau chaude) et des eaux usées.

D'autres appareils peuvent également être installés (par exemple, un bidet). Quelles sont les communications requises pour leur travail, vous devriez apprendre des instructions qui leur sont attachées.

En sachant combien de tuyauterie est installée dans la pièce et où elle sera située, vous pouvez calculer le nombre de tuyaux requis. De plus, vous aurez besoin de vannes. En règle générale, ces vannes sont installées une à une pour l’eau froide et chaude (commune), l’alimentation de la machine à laver et le drain de la cuvette des toilettes. Faites également l’approvisionnement en raccords et autres dispositifs, dont le choix dépendra du système de tuyauterie choisi.

Quels systèmes de câblage peuvent être utilisés

Pour calculer avec précision le nombre requis de tuyaux, raccords et autres dispositifs lors de la création d'un pipeline dans une toilette ou une salle de bain, il est nécessaire de déterminer la méthode de mise en page. Les experts identifient trois types principaux:

1. Consécutive. Cette méthode peut être considérée comme la plus simple en termes d’exécution; il vous suffit de connecter chaque unité de plomberie de manière cohérente (l’appareil correspondant à l’appareil). Avec cette méthode, aucun équipement supplémentaire n'est nécessaire, il suffit d'utiliser les raccords les plus courants. Le seul inconvénient d'un câblage cohérent, dont beaucoup ne tiennent pas compte, peut être considéré comme une tête réduite avec l'utilisation simultanée de plusieurs appareils de plomberie.
2. Mise en page à l'aide de collectionneurs. Cette méthode élimine la réduction de la pression de l'alimentation en eau lors de l'utilisation de plusieurs appareils. La connexion est établie à l’aide de sections distinctes du pipeline. Cela facilite les réparations. Si une cuvette ou un lavabo tombe en panne, il n’est pas nécessaire de déconnecter l’ensemble du système (un robinet d’arrêt séparé est installé pour chaque sortie);
3. Utilisation de douilles par passage. Cette méthode est assez difficile à exécuter de manière indépendante, c'est pourquoi seuls les plombiers professionnels l'utilisent. Cette méthode n'est pratiquement pas utilisée dans la vie quotidienne.

Si nous parlons de la distribution des tuyaux d'égout, les choses sont beaucoup plus faciles. En règle générale, un pipeline est posé de la colonne montante au dispositif sanitaire le plus éloigné. Tous les autres appareils y sont connectés à l’aide de raccords spéciaux.

Phase préparatoire

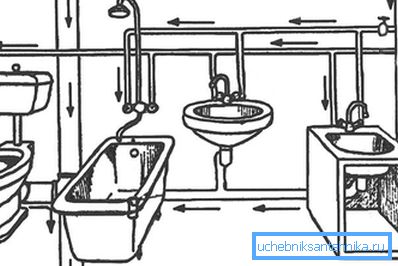

Après la sélection de la mise en page de la mise en page vaut un travail préparatoire supplémentaire. Tout d'abord, un plan est établi où toutes les communications sont localisées. Dans ce cas, certaines recommandations de spécialistes doivent être prises en compte, à savoir:

• Lorsque vous faites un dessin, essayez de ne pas croiser les tuyaux.
• En choisissant l'emplacement des conduites d'égout et d'eau, il est souhaitable de les installer aussi proches que possible les unes des autres. Dans ce cas, vous aurez la possibilité de masquer davantage toutes les communications en utilisant des boîtes ou des panneaux décoratifs.
• Vous devez planifier pour qu'après l'installation de tous les assemblages de plomberie, vous ayez la possibilité d'atteindre facilement tous les tuyaux flexibles pour les remplacer.
• Ne compliquez pas le système entier. Ainsi, il vous sera plus facile de contrôler le travail de communication et de poursuivre la reconstruction ou les réparations.

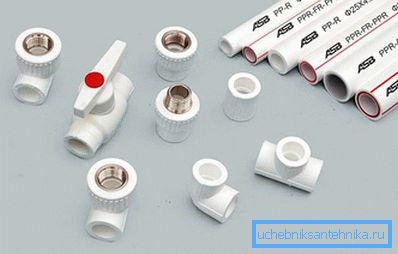

Également au stade préliminaire, vous devez sélectionner le matériau utilisé pour les tuyaux.

Quelques règles pour l'installation de tuyaux

Pour que l'installation puisse se dérouler sans difficulté et que les communications reçues remplissent correctement leurs fonctions, il est nécessaire de suivre certaines recommandations de spécialistes lors de l'installation du tuyau:

• Minimiser le nombre de coudes et de joints. Tout d'abord, il sera plus facile d'effectuer des travaux d'installation. Deuxièmement, une diminution du nombre de joints entraîne une diminution de la probabilité de fuite.
• Sélectionnez correctement la section transversale des tuyaux. Il convient de rappeler que chaque courbe peut augmenter considérablement la pression. Cela signifie que vous devez augmenter le diamètre du tuyau utilisé.
• Chaque sortie de la colonne montante doit être équipée de vannes d'arrêt. Cela facilitera la possibilité de réparer ou de remplacer l'unité de plomberie.

De plus, si vous décidez de procéder à la distribution cachée de tuyaux, faites-le afin de pouvoir accéder aux communications. En général, les tuyaux peuvent être cachés de différentes manières. Les plus courants sont:

• Utilisez des boîtes en plastique. Ces conceptions sont équipées de supports spéciaux qui facilitent leur installation.
• Faux murs montés ou panneaux de plâtre.

Il n'est pas recommandé d'établir des communications de manière à ce qu'elles se retrouvent plus tard dans une couche de chape en béton. Une telle disposition cachée peut faire une mauvaise blague avec vous. Si une fuite se produit, vous aurez le temps d'inonder les voisins d'en bas jusqu'à ce que vous la trouviez. Oui, et les réparations elles-mêmes seront laborieuses et très "sales".

Étapes de travail

Après les travaux préparatoires, vous pouvez procéder à l'installation. Vous avez déjà choisi l'emplacement des tuyaux, mais dans tous les cas, vous devez utiliser certaines recommandations d'experts. Commençons par le système d'approvisionnement en eau:

• devrait commencer à partir de la colonne montante - la vanne de régulation est installée en premier;
• Ensuite, vous devez monter un filtre grossier.
• puis le compteur et (si désiré) le filtre fin sont montés;
• Après cela, vous pouvez procéder à l'installation de capteurs ou effectuer une connexion en série des appareils de plomberie.

Les tuyaux sont réalisés au niveau du sol afin qu’ils puissent être cachés par la boîte. Lors du montage, il est nécessaire de fixer le pipeline au mur avec des colliers.

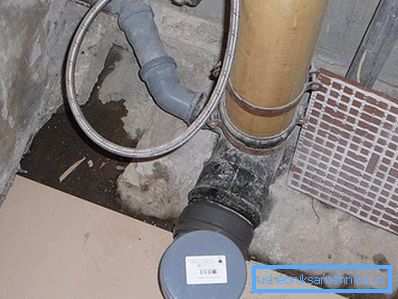

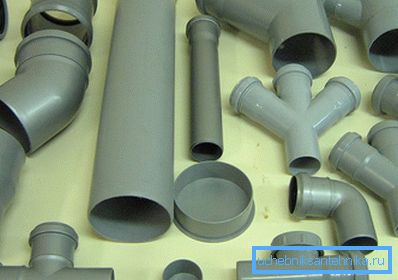

Si nous parlons du système d'égout, alors tout d'abord, un raccordement est réalisé dans la colonne montante du tuyau principal. Il est posé à l'unité sanitaire la plus éloignée. Mais mettre le tuyau entièrement ne vaut pas la peine. Si plusieurs appareils devant être raccordés au système d'égout sont installés dans la salle de bain ou les toilettes, les raccordements seront effectués sur la conduite principale. Ces composés sont fabriqués à l'aide de tees et de coudes.

Lors de l'installation de conduites d'égout, il est important de maintenir un biais vers la colonne montante. Le niveau de la pente horizontale ne doit pas être inférieur à 1 cm par mètre de tuyau. Pour connecter les appareils de plomberie au pipeline, vous pouvez utiliser des tuyaux flexibles (par exemple, une ondulation lors de l'installation d'une cuvette de toilette). De telles constructions faciliteront les travaux d'installation. Les tuyaux d’égout, ainsi que les tuyaux de plomberie, sont fixés au mur à l’aide d’un élément de fixation choisi individuellement.

Vidéo

Regardez la vidéo informative de la distribution des conduites d’eau:

Cette vidéo montre l'installation de tuyaux d'égout en plastique:
