Comment plier un tuyau de profil

Le développement des technologies de production a permis l’émergence de nombreux matériaux faciles à utiliser qui facilitent la mise en œuvre de nombreux types de travaux. Les tubes profilés sont un bon exemple d'un tel matériau. Ils peuvent être utilisés pour créer diverses structures de cadres. Les pipes sont disponibles et commodes dans le travail. Cependant, il est parfois nécessaire de les plier, ce qui peut poser certains problèmes. À cet égard, nous examinons comment plier le tube profilé.

Premièrement, il est nécessaire de donner une description générale du problème et d’esquisser un vecteur approximatif de recherche de sa solution. Ainsi, les principales difficultés pour plier des tuyaux en forme de métal résident dans le fait que, lors de l'exécution d'une tâche par des méthodes régulières, il se produit un écrasement du bord et le tuyau perd ses caractéristiques de résistance. Cependant, le moyen d'en sortir n'est même pas un.

Cintreuses

L'utilisation de dispositifs spéciaux appelés cintreuses de tuyaux est un exemple de méthode de pliage la plus courante. Ces dispositifs peuvent avoir une structure différente et être mis en mouvement par les efforts physiques d'une personne ou peuvent être électriques. Le principe de fonctionnement est similaire. Le tuyau est inséré à l'intérieur de l'appareil et est plié sous l'influence des éléments.

Par exemple, il existe un modèle dont le principe de fonctionnement repose sur la rotation de plusieurs rouleaux. Deux d'entre eux sont fixés horizontalement, et le troisième se déplace verticalement. Le tuyau est posé sur des rouleaux horizontaux et pressé contre le troisième par le haut. Ensuite, les rouleaux tournent (par la poignée ou par un moteur électrique) et le tuyau, passant sur toute la longueur entre eux, acquiert une légère courbure. Ensuite, le rouleau supérieur est encore appuyé et la procédure est répétée. Ainsi, le tuyau est plié au rayon requis. Je dois dire que cette méthode est la plus simple et la plus sûre, et que la cintreuse de tubes peut être fabriquée à la main.

Méthodes folkloriques

Ensuite, vous devriez envisager plusieurs manières de plier le tuyau de profil par des méthodes traditionnelles.

Bulgare

Le premier peut être considéré comme une variante utilisant une meuleuse d'angle et un "moulin" familier avec un disque de coupe installé pour le métal. L’essence de la méthode réside dans le fait que, sur toute la longueur du tuyau, une série de coupes est effectuée, environ un tiers de l’épaisseur de la section du tuyau. De plus, en utilisant n'importe quel objet fixe comme accentuation, le tuyau est plié au diamètre souhaité. Les espaces formés sur le côté extérieur du coude sont soudés à l'aide d'une soudure électrique et les coutures sont nettoyées. Le procédé est plus laborieux que celui décrit ci-dessus et peut difficilement être utilisé dans la fabrication de pièces décoratives, mais il est réaliste de plier le tuyau de cette manière et, si nécessaire, de l'utiliser.

Printemps

Une autre méthode populaire de cintrage de tuyau sans cintreuse consiste à utiliser un ressort. Il peut être fabriqué en fil d'acier à l'aide d'un tube profilé dont la section externe est légèrement inférieure à la section interne du cintré. Le fil est plié dans le ressort et inséré dans le tuyau. Ensuite, le tuyau est chauffé avec un chalumeau avant d’acquérir une échelle caractéristique et est plié au-dessus de la butée, par exemple un vieux disque de roue de voiture. Si nécessaire, le chauffage peut être effectué plusieurs fois. Le ressort à l'intérieur créera une certaine résistance et les bords ne seront pas ourlés. Pour tirer le ressort, un segment du même fil peut être fixé à l’un de ses bords. Il n'est pas souhaitable de prendre la corde, car sous l'influence de la chaleur, elle peut s'éteindre et le ressort ne peut pas être retiré. La situation n’est pas critique, mais si vous devez plier plus d’un tuyau, vous ne voudrez plus faire un deuxième ressort. La méthode nécessite également des efforts, mais est valide et peut être utilisée.

Échauffement

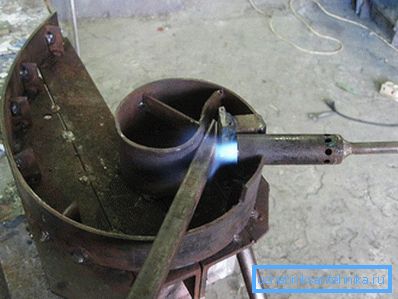

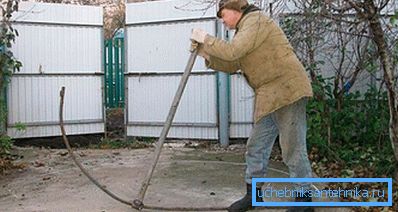

En outre, le tuyau peut être plié sur une forme pré-préparée. Pour faciliter le processus de flexion en chauffant le tuyau avec un cutter ou une torche.

Glace

Une autre option pour plier le profilé à la maison consiste à utiliser de la glace. La méthode consiste en ce qui suit - une extrémité du tuyau est bouchée avec un bouchon fabriqué, par exemple, en bois, après quoi de l'eau est versée à l'intérieur. La deuxième extrémité du tuyau est fermée de la même façon et le tuyau est laissé pendant un certain temps dans le froid. En tant que point de référence, vous pouvez laisser à côté du conteneur avec de l'eau. L'eau pendant la congélation a tendance à se dilater et, par conséquent, la pression interne sur les murs permettra d'éviter les rides du bord. Pour parler franchement, la méthode est très exotique et peut difficilement être utilisée dans le cas où vous avez besoin d’un beau virage, mais s’il n’ya pas d’autre option, alors ce sera fait.

Chacune de ces tâches a ses avantages et ses inconvénients, mais cela fonctionne et peut être utilisé.

Vidéo

Cette vidéo montre comment cintrer des tubes profilés à 90 degrés dans une machine spécialement conçue:

Cette cintreuse à pipe peut être facilement réalisée de vos propres mains:
