Installation de compteurs d'eaux usées

La mise à disposition de bâtiments résidentiels dotés de moyens techniques de communication est un aspect important de l'amélioration du confort de la vie. La vie dans une maison individuelle se distingue par une consommation d'eau élevée pour des besoins économiques sans utilisation ultérieure: arrosage du jardin, de l'eau, consommation d'eau des personnes et des animaux, etc. Afin de ne pas payer les services d'eaux usées pour la consommation d'eau, l'installation de compteurs d'eaux usées est nécessaire. Le compteur montrera qu'en réalité, beaucoup moins d'eau va dans le système d'égout que dans la maison.

Le débitmètre d'eaux usées est un appareil de haute technologie doté de composants électroniques et assurant la précision et la fiabilité des mesures. La conception de la base de l'instrument et des ensembles d'instruments permet de travailler dans des environnements chimiquement agressifs, sans perte de fiabilité et de précision des mesures.

Comment fonctionnent-ils?

Les compteurs d’égouts sont répartis dans les types suivants, en fonction du principe de fonctionnement qui sous-tend leur travail:

• échographie;
• électromagnétique;
• pendule à levier.

Selon la méthode de mesure, les compteurs d’eaux usées sont divisés en deux types:

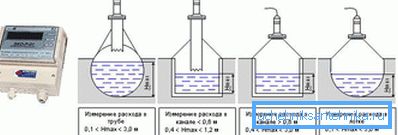

• Prise en compte du niveau de débit dans le tuyau. La quantité d'eaux usées est déterminée en fonction de la taille du canal.
• Prise en compte du débit avec le niveau de débit de l'effluent dans la conduite. La quantité d'effluent est déterminée selon le principe de la "vitesse par zone".

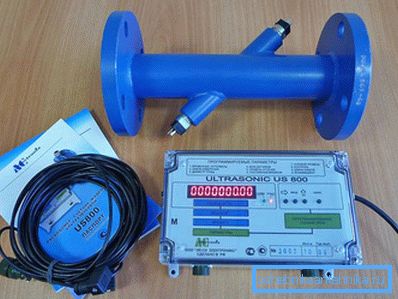

Compteurs à ultrasons

Dispositifs de haute précision conçus pour mesurer la quantité d'eaux usées liquides. Les mesures sont effectuées à l'aide de capteurs utilisant la méthode de la vitesse carrée, faciles à installer dans le collecteur. Utilisé dans les canaux ouverts, les systèmes auto-coulants, les pipelines sans pression, dans le domaine industriel pour la comptabilité commerciale. Lors du montage de dispositifs équipés de capteurs hydrostatiques, le remplissage du réseau d'égouts est surveillé en plus de la surveillance des volumes de décharge.

L'installation est réalisée dans le pipeline ou les canaux sans effectuer de travaux de construction supplémentaires.

Le fonctionnement des capteurs à ultrasons est basé sur la mesure de la différence de temps de passage des oscillations ultrasoniques dans le sens de l'écoulement du fluide et dans le sens inverse. Des capteurs (transducteurs piézoélectriques) sont montés sur la section de mesure, qui initient l'excitation de ces impulsions.

Le capteur à ultrasons est installé à un angle par rapport à la section de passage. La vitesse peut être mesurée par un ou deux faisceaux de vibrations ultrasoniques. Les capteurs fonctionnent en alternance, d'abord comme émetteur, puis comme récepteur. Le mouvement des fluides modifie le temps de propagation complète des signaux le long du flux et dans le sens inverse. Sur la base des signaux reçus, le taux et le volume de l'effluent dans le pipeline sont déterminés.

Les avantages des appareils de ce type résident dans leur polyvalence, leur possibilité d'installation dans des conduites de n'importe quelle géométrie, jusqu'à un diamètre de 9 m. Les mesures sont effectuées dans n'importe quel sens du flux. La construction de puits supplémentaires ou de chambres de mesure pour l'installation de l'appareil n'est pas nécessaire.

Les inconvénients des dispositifs incluent la nécessité d'un nettoyage constant des capteurs. L'hétérogénéité des effluents, la présence de bulles, les suspensions réduisent la fiabilité des indicateurs. L'erreur de mesure atteint 5%.

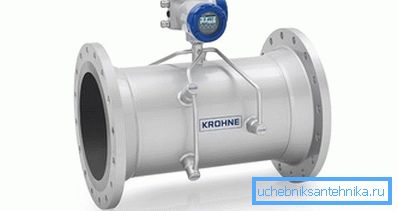

Principe électromagnétique

Ce sont des instruments simples mais fiables pour mesurer le volume des eaux usées, même non traitées. Appliquer sur les réseaux d'égouts par gravité et sous pression, à condition que la pression dans les eaux usées sous pression ne dépasse pas 40 bars.

Le principe de fonctionnement des débitmètres repose sur la mesure de la force électromotrice (CEM), qui se produit dans les eaux usées lors du passage dans un champ magnétique artificiel. Le débit est directement proportionnel à la force résultante résultante, qui est convertie en un signal envoyé au contrôleur du dispositif d'affichage. La mesure des volumes de déchets n'est possible que s'ils conduisent un courant électrique, car les dispositifs sont basés sur la loi de Faraday (induction magnétique). Le fluide qui traverse le champ magnétique agit comme un noyau en mouvement. Il initie un courant électrique en fonction de la vitesse de déplacement de l'effluent.

L'avantage des dispositifs électromagnétiques réside dans leur polyvalence, ils vous permettent de mesurer tout type de déchets liquides conduisant le courant électrique, y compris les drains non traités. Les appareils affichent systématiquement des données de haute précision, sous réserve de la disponibilité d'un système d'électrodes autonettoyant.

Astuce! Les inconvénients incluent un fonctionnement instable en présence de fortes interférences électromagnétiques. Le coût des débitmètres dépend du diamètre du tuyau ou du canal, car les performances du convertisseur primaire doivent toujours être à passage intégral.

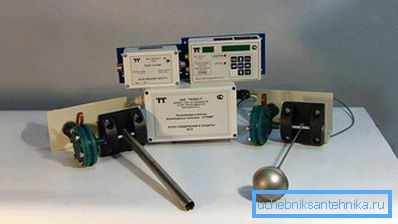

Pendule à levier mesurant le stock

Portée des appareils - canaux d'égout ouverts et fermés à écoulement libre. Le principe de fonctionnement est de mesurer le niveau et le débit moyen. Les mesures sont effectuées en continu. Les dimensions du canal, les informations sur la valeur actuelle du niveau de flux vous permettent de calculer la valeur actuelle de la section transversale de l’effluent. Le volume d'eaux usées est défini comme le produit du flux d'eaux usées par unité de temps de mesure. La performance de l'appareil est définie comme le produit de la section de passage à sa vitesse.

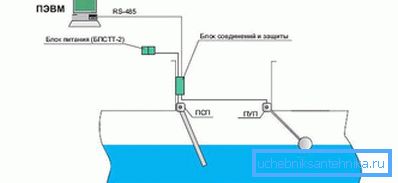

Le dispositif est un dispositif avec un levier fixé sur l’axe sur lequel un flotteur sphérique est fixé de manière rigide. À l'autre extrémité du levier est installé le capteur de l'angle de déviation du levier par rapport à la verticale par rapport à la ligne horizontale. En l'absence de stocks, le levier est en position verticale. En présence d'effluent, le flotteur monte ou descend, en modifiant l'angle d'inclinaison en fonction du niveau d'effluent dans la conduite. Grâce aux indications de l'angle d'inclinaison est déterminé par le niveau des eaux usées.

Mesurer la vitesse utilisée par un autre nœud, qui est une pale rotative en acier inoxydable. La lame est fixée sur l'axe. Une extrémité de la lame s'enfonce librement dans les déchets liquides. Sur l'axe du capteur est fixé, ce qui indique le débit à l'angle de déviation de la pale, en fonction de la force de l'écoulement.

Ces dispositifs offrent une grande précision des paramètres mesurés de comptabilisation des effluents indépendamment de la présence de contaminants dans la conduite et d'autres facteurs.

Avant de choisir un modèle de débitmètre, vous devez savoir quelles exigences sont imposées au système d'égout et quel type de conduite d'eau est utilisé.

Les réseaux d'assainissement peuvent être divisés en ouverts et fermés. Les réseaux fermés sont divisés en pression et non pression. Pour les canaux libres et ouverts. La décharge circule dans les canaux de pression sous l’influence des pompes, en écoulement libre et également ouverte - par gravité du fait de la pente du pipeline.

Pour les mesures dans les conduites sous pression, utilisez des instruments avec capteurs. Les débitmètres électromagnétiques ou à ultrasons sont sélectionnés sur la base de la comptabilisation des coûts estimés des eaux usées.

L'établissement d'une comptabilité des eaux usées dans les pipelines de gravité est une tâche plus difficile. Les canaux ouverts ou fermés sont caractérisés par le mouvement des eaux usées par gravité sous l'action de la gravité à faible vitesse.

Les appareils qui mesurent uniquement le niveau d'un liquide donnent des indications pour le calcul ultérieur des volumes d'effluent en tenant compte des données de section transversale du canal. Pour les canaux ouverts, utilisez des débitmètres à pendule.

Des résultats plus précis sont donnés par les appareils du second type, mesurant selon le principe de la vitesse carrée. Le niveau de fluide dans les canaux à écoulement libre n'est pas constant. Dans une maison privée, le drain peut se produire périodiquement. Dans ce cas, le drain sera déchargé la plupart du temps, ce qui permet d'utiliser les données sur la zone d'écoulement et sa vitesse sur une période donnée.

Les débitmètres à ultrasons et électromagnétiques sont utilisés pour mesurer la vitesse dans des canaux fermés sans pression. Des modèles spécifiques sont sélectionnés en fonction du diamètre du pipeline.

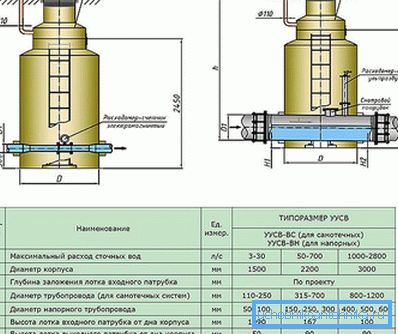

Station de comptage des eaux usées

La station de comptage des eaux usées associe la mesure du débit des eaux usées, un puits, pour la mise en place et le maintien des dispositifs de mesure, ainsi que la longueur du tuyau sur lequel les mesures sont effectuées. Les instruments de mesure comprennent un transducteur primaire (capteur) et un transducteur secondaire dans lesquels le traitement, le stockage et l'affichage des informations mesurées ont lieu. Le puits est construit spécifiquement dans cette section du pipeline. Le pipeline doit être droit dans le segment de mesure du ruissellement.

Avant de choisir le type de débitmètre, il est nécessaire d’évaluer la nécessité et la faisabilité de l’installation d’un dispositif de mesure et du choix du lieu de montage.

Lors de la construction d'une unité de mesure dans un bâtiment individuel, l'emplacement doit être choisi jusqu'au point de connexion avec le système d'égout commun.

Lors du choix d'un instrument de mesure, l'appareil doit enregistrer les valeurs du flux de déchets dans toute la plage de coûts pour le diamètre existant du pipeline. La précision des mesures doit être élevée, l'erreur n'est pas autorisée plus de 5%. Le système comptable doit accumuler toutes les informations, fournir des informations sur le volume total cumulé, les périodes de mesure et les temps d'arrêt. L'alimentation électrique du débitmètre doit être ininterrompue avec une source d'alimentation de secours.

La section de pipeline sur laquelle le dispositif de mesure est installé doit être simple. Le débitmètre doit être situé dans la partie la plus basse du réseau d'égouts individuel, où se trouve le remplissage maximal du pipeline.

Sur chaque site nécessite un projet qui est convenu avec les départements et les organisations desservant le réseau d'égouts. Après avoir reçu tous les permis et le projet est un contrat de services d’abonnement.
