Installation de tuyaux en polypropylène

Les tuyaux en plastique remplacent progressivement le métal dans tous les systèmes d'ingénierie domestiques - plomberie, chauffage et égouts. Leur popularité a été favorisée par la longue durée de fonctionnement, un prix raisonnable et une installation simple. Les tuyaux en polypropylène conviennent au transport d'eau chaude et froide. Ils contiennent des stabilisants qui offrent une résistance spéciale aux variations de pression et de température élevées.

Chaque personne peut effectuer l’installation de tuyaux de propylène de ses propres mains. Pour établir une connexion de qualité, vous n’avez pas besoin de connaissances professionnelles, c’est suffisant pour suivre la technologie.

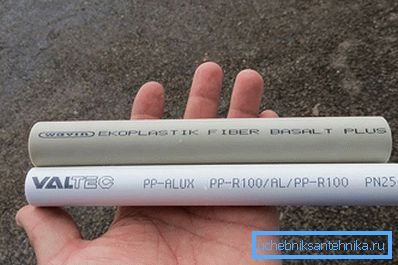

Marquage

Les tuyaux en polypropylène conviennent à n'importe quel usage, mais doivent être choisis en fonction des caractéristiques indiquées par le marquage:

• PN 10, 16 - Un tube à paroi mince est utilisé pour fournir de l'eau froide.
• PN 20 - renforcé avec de la fibre de verre et peut être utilisé pour l'eau chaude et froide.
• Le PN 25 est un tuyau avec des parois épaisses et une couche de feuille de renforcement en aluminium, utilisé dans le système de chauffage et le chauffage par le sol.

Le renforcement des tuyaux est effectué pour compenser la dilatation lorsqu’il est chauffé. Ceci est un inconvénient important du propylène, car il perd sa forme à des températures supérieures à +20 ° C. Placer une bande d'aluminium entre les couches de plastique évite l'allongement du matériau. Le diamètre des tuyaux est proposé dans une gamme de dimensions allant de 16 à 125 mm.

Avantages du pipeline de propylène

• le dépôt de calcaire ne se dépose pas sur la surface lisse du plastique;
• le faible poids facilite l'installation;
• limites de température de fonctionnement de -10 à + 90 ° C;
• durabilité 50 ans;
• ne craquez pas lorsque l'eau gèle;
• ne sont pas conducteurs d'électricité.

Pour prolonger la durée de vie du système de chauffage des tuyaux de propylène, il convient de surveiller la température de l’eau dans la plage de +70 ° C.

Méthodes de distribution des conduites d'eau

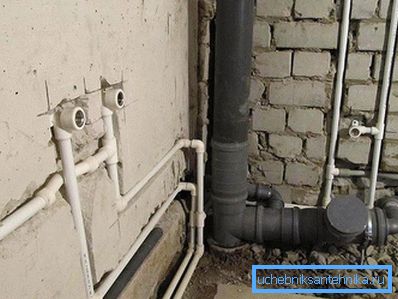

Le câblage des tuyaux entre le point de raccordement de la ligne principale et les points de terminaison (robinets, toilettes, baignoires) peut être ouvert ou caché dans le mur. La deuxième option ne gâche pas l'apparence de la maison, mais elle est plus difficile à installer et à utiliser. Il nécessite des sections de tuyaux solides et un accès aux joints. Avec la méthode ouverte, les tuyaux sont posés près du sol et dans le plan vertical - dans les coins des pièces.

Le schéma de câblage est collecteur - l’eau froide et l’eau chaude sont fournies à un collecteur commun, puis orientées et cohérentes - c’est un moyen plus simple de réaliser les tuyaux directement à l’aide de tés. Il existe une autre option avec les sockets en boucle, mais ce n’est pas populaire.

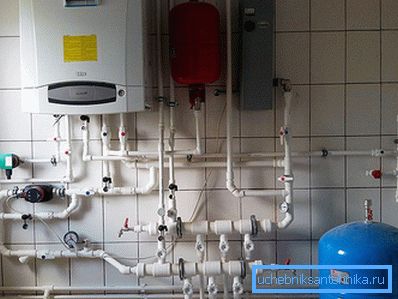

Schéma de chauffage

En faisant un plan d'installation de chauffage, tous les détails sont pris en compte, la position des raccords et des adaptateurs est indiquée. Indique l'emplacement de la fixation des tuyaux et des radiateurs. La connexion se fait par un ou deux tuyaux, par le bas ou par le côté. Une petite expansion linéaire est également inhérente aux tuyaux renforcés, ce qui doit être pris en compte dans la conception. L'ergonomie du système - un critère important, il est nécessaire de poser le nombre minimum de tours.

Caractéristiques d'installation

La connexion des tuyaux est réalisée par des raccords, ces pièces sont filetées, elles servent à créer des joints détachables et sont constituées d’un seul plastique qui sert à créer un joint soudé permanent. Les éléments de connexion doivent être de bonne qualité, car l’étanchéité du pipeline en dépend. Ne pas installer de pièces déformées. En virage, on utilise des coins ou des tuyaux courbés en utilisant une technologie spéciale, ce qui n’est pas toujours possible. La soudure des parties verticales et horizontales de l'unité est réalisée à angle droit, afin de garantir une dilatation thermique sans entrave. Si les canalisations d'eau chaude et d'eau froide sont situées à proximité, la conduite d'eau chaude devrait être plus haute, sinon des condensats apparaissent sur la conduite froide.

Les éléments filetés coûtent cher. Ils essaient donc de compter leur nombre avec précision et ne leur facturent pas de stock. Les raccords et les tuyaux sont abordables. Ils sont donc achetés plus que la quantité requise, car une partie du matériau risque de se détériorer si la soudure échoue.

La fixation des tuyaux s’effectue à un pas de 500 mm, elle doit être achetée avec le reste du matériau. Les travaux sur les tuyaux de soudure sont effectués à une température ambiante ne dépassant pas + 5 ° C.

Outils de travail

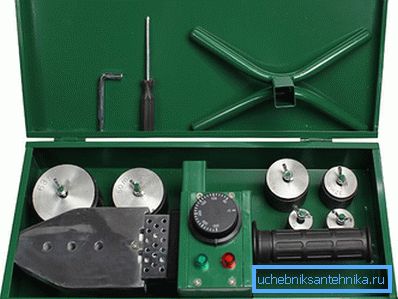

1. Fer à souder électrique ménager pour tuyaux avec un jeu de buses du diamètre souhaité.
2. Ciseaux tranchants pour le métal.
3. Roulette, crayon.
4. Rasoir - un outil pour dénuder les tuyaux renforcés.

Matériaux

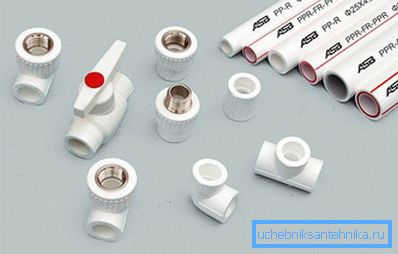

En plus des tuyaux en plastique du diamètre souhaité, ayant une longueur standard de 4 m, vous aurez besoin de raccords:

• attelages pour longueurs droites;
• tees et croix pour les branches;
• bouchons pour le scellement hermétique des extrémités de tuyaux;
• raccord fileté pour la connexion aux instruments et vannes;
• robinets à tournant sphérique;
• des pinces pour le montage de tuyaux sur les murs.

Le pipeline est installé après l'installation de la plomberie et la fixation des radiateurs. La disposition des tuyaux est marquée sur les murs, les fixations sont fixées par marquage.

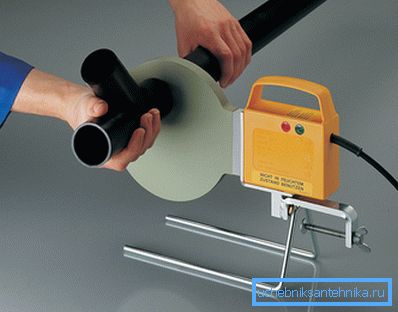

Brasure

Pour l'installation de tuyaux, ils choisissent un emplacement pratique, vous pouvez souder des nœuds individuels, puis les connecter à un pipeline commun.

1. Après avoir installé la buse sur le fer à souder, l'appareil est mis sous tension sur le réseau pour le chauffage. La température normale de l'appareil est 260? C, quand il atteint le relais est déclenché.
2. Un morceau de la longueur requise est coupé du tuyau, l’essentiel est de ne pas endommager le matériau avec des ciseaux et de le couper à angle droit. S'il reste des bavures, elles sont nettoyées à fond.
3. Les extrémités de la coupe dégraissent.
4. Si un tuyau avec une couche de renforcement est utilisé, il est pré-nettoyé avec un rasoir. L'outil enlève la couche de propylène de la couche inférieure et poursuit les mêmes opérations qu'avec un tuyau conventionnel.
5. Maintenant, la profondeur de soudure est mesurée. Pour cela, le bord du tuyau est inséré dans le raccord ou l'accouplement et la profondeur d'immersion est marquée avec un tiret. Le tuyau est chauffé de l'extérieur et le raccord de l'intérieur. Ils sont simultanément insérés dans les buses; si vous ne pouvez pas le faire à cause de l’expérience, mettez d’abord le raccord. Le temps de rétention des pièces sur la buse dépend de leur diamètre - 16 mm - 4 secondes, 20 mm - 5 secondes, 25 mm - 7 secondes, 32 mm - 8 secondes. Plus le tuyau est gros, plus il chauffe longtemps.
6. Ils retirent les pièces en même temps en douceur, sans rotation, et les insèrent immédiatement les unes dans les autres jusqu’à la ligne voulue. Dans cette position, maintenez pendant 5 à 6 secondes pour fixer le plastique.

Ne déplacez pas de pièces, sinon la couture ne sera pas serrée.

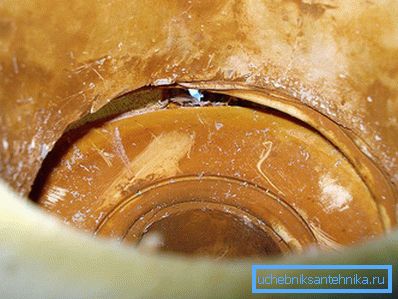

En regardant dans le tuyau, vous pouvez évaluer la qualité de la soudure. Si le matériau était surchauffé, un écoulement goutte à goutte chevauchait l'espace interne. Une connexion infructueuse doit être considérée comme une expérience et en effectuer une nouvelle. Tous les éléments sont soudés successivement en un seul motif.

Il est nécessaire de bien répartir la séquence des pièces de connexion afin de ne pas avoir à souder dans un endroit éloigné.

En reliant le segment suivant à la ligne principale, vous devez maintenir le fer à souder sur le poids, une de ses buses est insérée dans le tuyau et le té est placé sur le second.

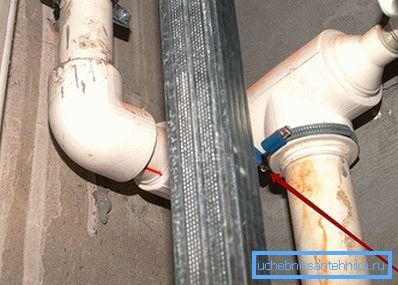

Ne laissez pas l'humidité et la pollution sur les tuyaux, cela entraînerait une déformation des joints et l'apparition de fuites pendant le fonctionnement. Toutes les pièces nécessaires à l’installation du système doivent appartenir à un fabricant. Sinon, leur composition chimique sera différente et une connexion étanche ne sera pas obtenue.

Vidéo

Dans cette vidéo, vous pouvez voir comment se déroulent le brasage des tuyaux en polypropylène et l'installation du mélangeur:
