Installation de tuyaux métalliques

La pose de systèmes d'ingénierie dans la maison est souvent effectuée par les propriétaires eux-mêmes. Pour l'installation, un matériau est facilement connecté à un pipeline commun. Tuyaux métalliques - une option courante pour créer un système de plomberie dans une maison ou un appartement privé. Grâce aux caractéristiques de conception, ils sont flexibles et durables, tout en conservant une forme donnée. Dans cet article, nous expliquerons comment installer des tuyaux en métal et plastique de vos propres mains.

Caractéristiques et propriétés

Les tuyaux en métal et plastique se distinguent par la combinaison réussie de deux matériaux dans une même conception. Leur couche externe est en polyéthylène durable et protecteur, la partie interne en polyéthylène de qualité alimentaire assurant la sécurité de l’eau potable et une couche en aluminium est maintenue entre les joints adhésifs. Le composant métallique est nécessaire pour compenser la dilatation du plastique lors du chauffage et pour donner de la résistance aux tuyaux. La conception a déterminé les propriétés et la portée d'utilisation des produits. Plomberie des tuyaux en métal - la version la plus populaire de leur utilisation. En outre, le matériau convient au chauffage et au chauffage par le sol, il est installé dans la cuisine et dans la salle de bain. Parmi les avantages du produit:

1. Haute résistance à la corrosion et aux attaques chimiques.
2. Simplicité d'installation et possibilité de réparation lors du raccordement avec un raccord fileté.
3. Pas de dépôts à l'intérieur des tuyaux.
4. La capacité à conserver une forme donnée.
5. Coût abordable.
6. Longue durée de vie.

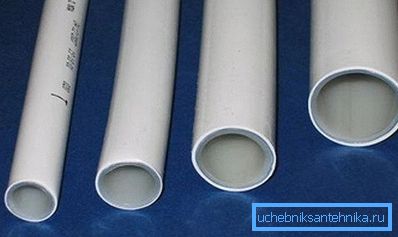

Le diamètre des produits est compris entre 16 et 53 mm, mais les tuyaux les plus demandés sont les diamètres 16 et 20 mm, et les raccords eux-mêmes ont besoin de dimensions inférieures à celles des autres tailles. Les tuyaux sont disponibles en bobines de longueur considérable, de sorte que vous pouvez couper n'importe quelle longueur. La température de travail des tuyaux varie de 0 à +95 ° C. Lors du marquage des produits, le fabricant, la pression nominale et la température, le diamètre et le type de matériau sont indiqués. Cette information est suffisante pour choisir si ce n'est pas sur la pipe, cela signifie que vous ne devriez pas acheter un tel produit.

La création d’un schéma de câblage vous permet de calculer leur longueur et le nombre de raccords. Il détermine le lieu de fixation des tuyaux sur les murs ou de la découpe des portes pour le câblage dissimulé du pipeline. Vous pouvez marquer le pipeline directement sur les murs - cela facilitera le travail.

Méthodes de connexion

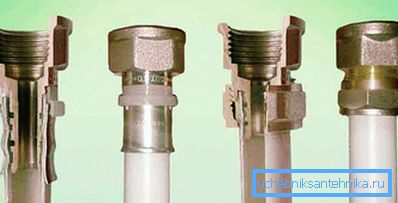

L'installation est possible de deux manières:

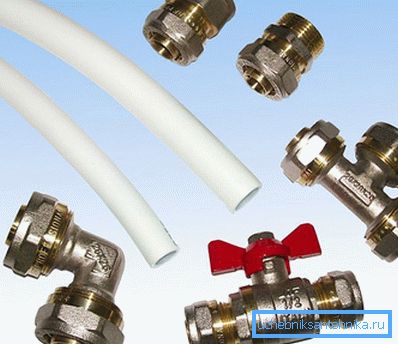

• raccord à compression fileté;
• raccord à pression (connexion permanente).

La connexion avec un raccord fileté ne nécessite aucun outil spécial, elle peut être démontée et refaite. Parmi les inconvénients figurent le prix élevé des pièces de compression et la nécessité de vérifier et de resserrer la connexion. Un tel système ne peut pas être muré dans le mur, et les parties du corps sujettes à la corrosion et à l'usure.

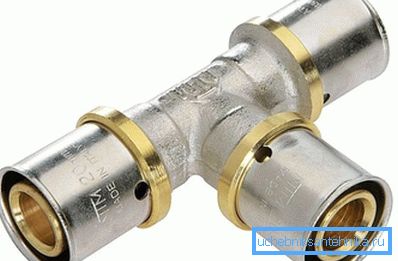

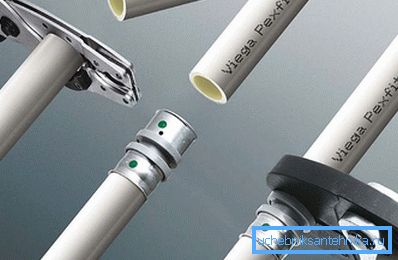

Raccord à sertir raccordant les tuyaux de manière fiable et durable, le plus souvent utilisé pour l'installation de câblage dissimulé pour le chauffage par le sol. Le composé n'a pas de défauts, mais nécessite une presse spéciale et une certaine expérience avec cet équipement.

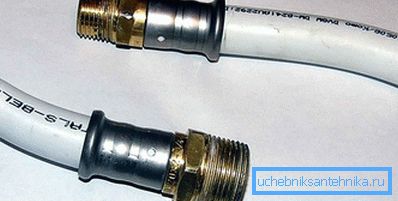

Le raccord à sertir n'est pas pliable.

Outre les méthodes envisagées, il existe un autre type de connexion: le raccordement par pression. Il s'agit d'une connexion autobloquante ne nécessitant pas l'utilisation d'un équipement. Dans le cas d'un raccord moderne, un raccord et une bague à ressort sont installés, ainsi que des bagues d'étanchéité pour empêcher les fuites. Lors du montage, il est nécessaire d’insérer le tuyau à fond dans l’emboîtement. Pour contrôler la fixation du bord du tuyau, il y a une fenêtre de visualisation dans le raccord du raccord. Le corps du produit est résistant aux chocs, il est fabriqué en polymère résistant.

Le composé est utilisé pour l'eau froide et chaude et sert 50 ans. Le matériau est respectueux de l'environnement et sans danger pour l'eau potable.

Outils de travail

• Appuyez sur les pinces pour une connexion monobloc.
• Ciseaux tranchants pour couper des tuyaux en métal.
• Calibrateur
• Clés.
• Papier à poncer et classeur.
• Ruban à mesurer et un crayon.
• Ressort pour le cintrage des tuyaux.

Technologie de montage

L'installation des tuyaux en plastique est effectuée comme suit:

1. La longueur de tuyau requise est mesurée en tenant compte de l’occurrence dans le raccord et coupée le long de la ligne voulue. Le processus de coupe est difficile en raison de la douceur du tuyau et de sa tendance à se déformer. Si le bord est défini, il est aligné sur un calibrateur. Les arêtes vives du tuyau et les bavures sont nettoyées avec une lime ronde. Sinon, ils endommageraient le joint en caoutchouc du raccord et l'étanchéité du joint serait brisée. La coupe du tuyau est effectuée avec des ciseaux spéciaux. Lorsque vous utilisez d'autres outils, la coupe est inégale et la couche protectrice du tuyau peut être endommagée. Dans un tel endroit peut fuir de l'eau.
2. Les joints toriques sont situés sur le raccord du raccord et à l'intérieur du joint en caoutchouc - avant de procéder au raccordement, assurez-vous qu'ils conviennent. Après inspection, un écrou de compression et une bague, droits ou coniques, sont placés sur le bord du tuyau. La dernière option est mise sur le côté mince de la noix.
3. Un calibrateur est inséré dans le bord du tuyau et tourné dans différentes directions. Cela est nécessaire pour augmenter le diamètre interne, ce processus est appelé évasement. Pour un raccordement étroit, la taille de la buse dépasse la section transversale du tuyau.

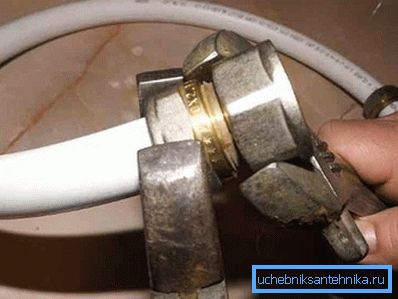

4. Une fois le raccord humidifié, un tuyau est tiré dessus, l'écrou avec la bague d'étanchéité est enfoncé et serré à l'aide d'une clé. Il est pratique d’utiliser deux outils: l’un pour maintenir le raccord et le second pour serrer l’écrou. Il est resserré jusqu'à l'apparition d'une fissure caractéristique, si vous continuez à tordre, le métal éclatera.

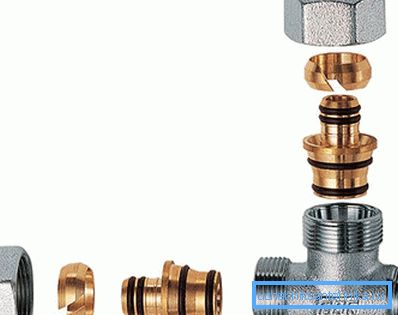

5. Pour la transition d'un tuyau en métal au métal, le raccord à collet est utilisé. Il vous permet également de connecter des tuyaux de différents diamètres. L'installation des tuyaux d'égout est réalisée par des raccords à compression.

Comment plier le tuyau correctement

Contrairement aux tuyaux en plastique, les communications métal-plastique peuvent être courbées à angle droit, ce qui permet de réduire les coûts de montage et que l'absence de joints élimine les fuites. Pour plier le tuyau de plusieurs manières:

• Manuellement, sans utiliser d'outils, cette méthode est adaptée à la flexion d'un petit angle allant jusqu'à 20?.
• Une fois que le coude est chauffé par le séchoir du bâtiment, le coude est exécuté avec un simple mouvement. Cette méthode nécessite des soins, vous ne pouvez pas surchauffer le plastique.
• À l'aide d'un ressort spécial inséré dans le tuyau, vous permet de plier facilement et avec précision le produit. Pour chaque section, un ressort approprié est sélectionné.
• La cintreuse spéciale, cet outil aidera les maîtres qui n'ont aucune expérience. L'algorithme d'utilisation est simple: l'angle souhaité est défini et un tuyau en métal-plastique est inséré dans le dispositif. Lors du mélange des poignées, un pliage est effectué.

Le cintrage du tuyau O16 mm (à la main) doit être tel que la distance qui en résulte entre les tuyaux ne soit pas inférieure à 80 mm.

Fixation du pipeline au mur

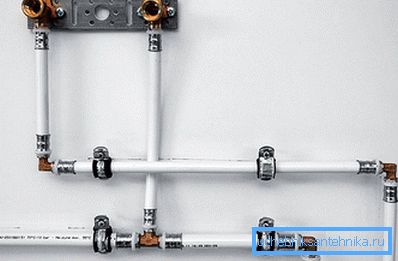

Pour la fixation des tuyaux en métal et plastique, utilisez des clips spéciaux dans lesquels le produit est simplement inséré. Ils sont fabriqués pour différentes sections de tuyaux. Avant d'installer le marquage, le pipeline reste à plat. La fixation au mur se fait à l'aide de vis ou de chevilles, son pas est de 1 mètre, évitant ainsi l'affaissement des tuyaux. À l'endroit où le pipeline tourne, il est fixé des deux côtés.

Après avoir examiné toutes les méthodes d’installation, vous pouvez choisir le plus abordable et le plus acceptable.
