La cintreuse pour le profilé lui-même
Lors de la construction d'une serre, de l'aménagement d'une parcelle de jardin ou de la pose d'un pipeline, il devient nécessaire de plier un tuyau ou une bande de métal selon un certain angle. À ces fins, il existe une cintreuse spéciale pour outils. Vous pouvez l'acheter dans un magasin ou confectionner vous-même une cintreuse pour un profilé. Un tel dispositif est capable de plier des produits en aluminium, en cuivre et en acier.
Espèces
Les modèles d'appareils diffèrent par leur principe de fonctionnement:
- La plus petite puissance est constituée d'outils à main pouvant plier un tuyau de diamètre minimal.
- Les plus gros produits nécessiteront des forces d'entraînement hydrauliques. Ce modèle est utilisé par des professionnels et vous permet d’effectuer une quantité de travail importante en peu de temps.
- La cintreuse avec entraînement électrique est fabriquée en option fixe et mobile. Avec celui-ci, vous pouvez plier des tuyaux de différents diamètres et le modèle manuel est configuré pour une taille unique. L'utilisation d'un outil électromécanique garantit un angle de pliage exact et ne provoque pas de déformation du profil du tuyau.
Méthodes d'impact
- Enroulement - le tuyau est attaché au rouleau de pliage, qui l’enroule sur lui-même, créant un angle donné.
- La méthode de l'arbalète - le tuyau repose sur deux rouleaux fixes et le troisième le presse au milieu.
- Rouler - la conception a trois rouleaux mobiles situés dans un plan. Le rouleau central roule et presse le produit.
- Le tuyau est bloqué sur le gabarit et le rouleau mobile le contourne.
Les tuyaux ne peuvent être pliés sous aucun angle. Il existe des répertoires spéciaux dans lesquels les valeurs admissibles sont indiquées pour les produits de sections et d'épaisseurs de paroi différentes.
Fabrication d'outils

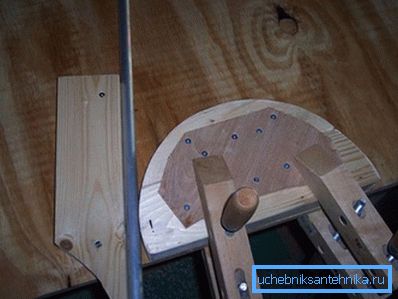

Alors, comment faire un outil de pliage de tuyau? La version la plus simple de la cintreuse manuelle est en bois. Un modèle est coupé qui correspond à la forme du produit plié. Son épaisseur est légèrement supérieure à la taille du tuyau. Fournir une fixation fiable permettra de découper le bout du profil biseauté. Le motif est composé de deux planches collées. La pièce est fermement fixée au bord de la table ou de l’établi. À proximité se trouve une plaque de bois vissée, qui servira de foyer au tuyau.
Le processus de cintrage de tubes profilés en aluminium ou en acier à parois minces est le suivant: l'extrémité du produit est insérée dans l'interstice entre le gabarit et la butée, située dans la partie opposée et pliée doucement. Le tuyau se trouve au bout du gabarit en bois. Pour faire moins d'effort, vous pouvez insérer une tige de métal dans le produit ou placer un plus gros tuyau par-dessus. Avec cela, vous pouvez effectuer la voûte pour la serre. Pour accueillir un long tuyau, le gabarit est installé dans un espace ouvert, par exemple sur un mur ou une clôture.

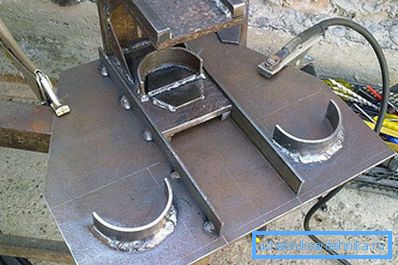

Par le même principe, la conception est faite de crochets en métal. Sur la base, le rayon nécessaire est tracé et les détails sont regroupés le long de la ligne. Leur position peut être modifiée pour différents diamètres de cintrage.
Plieuse manuelle
Pour fabriquer une cintreuse à main, vous devez disposer (ou dessiner le plus grand nombre) de dessins et en faire les pièces nécessaires. La conception de la cintreuse de tubes permet un pliage progressif du tube en mode économe. Cet appareil est utilisé par des professionnels pour ne pas déformer le produit.
Le cadre de la machine peut être en métal ou en bois. Il est plus facile de travailler avec des pièces en bois, mais elles s'usent rapidement et ont une productivité inférieure. Modèles fabriqués sur mesure dans lesquels le tirage du tuyau est effectué en faisant tourner le rouleau de pression central, mais il est plus facile de réaliser la machine en faisant défiler l'un des rouleaux de support. Si un entraînement par chaîne est installé sur une telle conception, l'efficacité augmentera. Pour la fabrication d'une conception simple, il faudra:
- Base en métal solide, qui est fixée sur une surface plane.
- On prend 4 plaques rectangulaires dans lesquelles sont percés des trous pour la fixation des arbres.
- Les plaques de fixation à vis sont reliées à la base.
- Des rouleaux de diamètre approprié sont insérés dans les rainures finies. Les arbres sont fixés avec des goujons et des écrous.
- La conception pour l'installation de la tige de serrage, qui déforme le tuyau, est composée de quatre tuyaux en forme et d'une plaque soudée par le haut.
- Un trou est fait dans la plaque pour installer la vis, avec laquelle l’arbre central sera pressé et relevé.
- Pour fixer l’arbre principal, vous aurez besoin d’une pièce en forme de U placée entre les crémaillères. Dans ses parties latérales, il y a des trous pour la fixation de l'arbre et une vis est fixée à la plaque supérieure.
- Une poignée pour le roulement des tubes est fixée à l'un des arbres inférieurs.
Il existe de nombreuses options pour la fabrication de cintreuses à pipe, elles se distinguent par la complexité de leur exécution. La vidéo aidera à traiter les nuances de l'exécution d'un travail complexe. Si vous ne possédez pas de machine à souder ni les compétences nécessaires pour travailler avec des outils complexes, vous pouvez créer un plieur de gabarit simple.
Vidéo
Découvrez une sélection de vidéos montrant comment créer les cintreuses les plus simples:

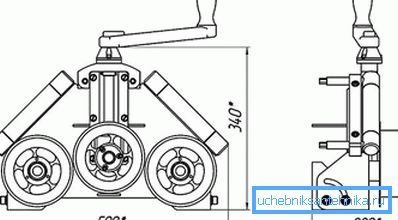

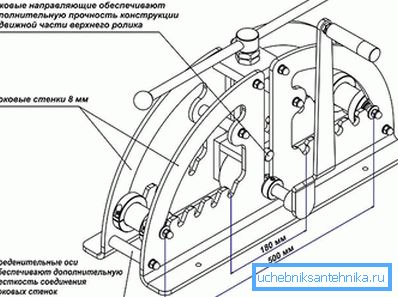

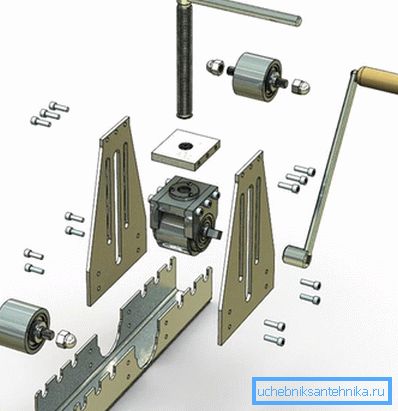

Schémas et dessins
