Armoire de commande de ventilation: fonctionnalité,

Quel est le boîtier pour contrôler le système de ventilation? Quels sont les panneaux classifiés? Comment sont-ils? Nous allons nous familiariser avec leurs éléments de base et avec une paire de produits spécifiques présents sur le marché russe moderne.

C'est quoi

La définition

Dans les conditions industrielles et, plus rarement, dans les immeubles résidentiels et les immeubles de bureaux, l’obligation est utilisée à la place de la ventilation naturelle à laquelle nous sommes habitués dans les maisons de ventilation naturelle de construction soviétique.

Ses fonctions ne se limitent souvent pas à l'échange d'air avec la rue:

• L'air aspiré est filtré, exempt de poussière, d'odeurs et de substances potentiellement nocives.
• Sa température augmente ou, au contraire, diminue en fonction de la saison.
• L’air sec d’hiver peut être humidifié et l’été excessivement humide, au contraire, peut se dessécher.

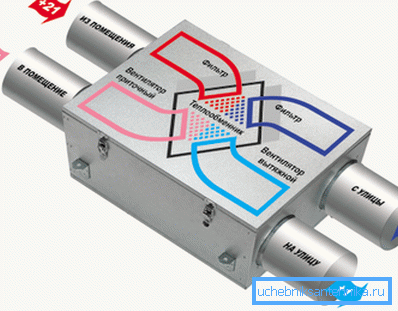

Important: les systèmes de ventilation modernes comprennent souvent des récupérateurs de chaleur, ce qui permet de réaliser d'importantes économies de chauffage et de climatisation.

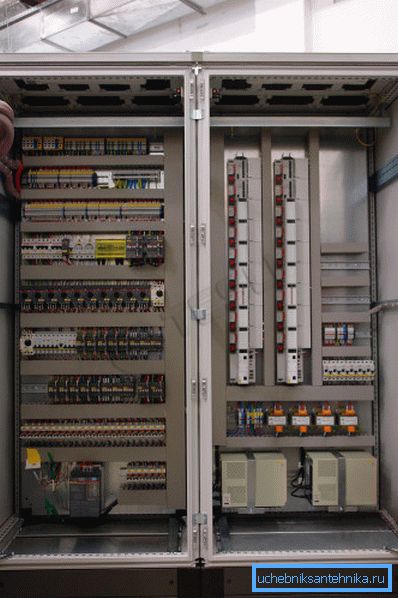

Il est clair qu'un système aussi complexe doit être géré et contrôlé. Il est logique de concentrer tous les dispositifs de contrôle en un point. Ce qui nous amène en fait à l'idée d'une armoire de commande.

La fonctionnalité

La ventilation automatisée des armoires modernes peut remplir les fonctions suivantes:

• Contrôle des actionneurs (ventilateurs, systèmes de climatisation, vannes, etc.) à l'aide d'un algorithme arbitraire.
• Contrôle de la température de l'air d'alimentation.
• Contrôle de la température de l'air dans la pièce avec limitation de la plage de température de l'air fourni Cela empêche l'apparition de courants d'air froid ou de zones avec de l'air surchauffé.
• Indication du mode de fonctionnement de chaque nœud du système.
• Indication de l'état des principaux mécanismes (défaillances matérielles et logicielles, degré d'usure).
• Indication des températures pour un nombre arbitraire de capteurs de température intégrés et distants.
• Indication de la formation de poussière sur les filtres à air.
• Protection contre le gel des échangeurs de chaleur (tout d’abord, en utilisant de l’eau comme caloporteur).
• Protection contre le gel de la glace, réduisant l'efficacité du refroidissement.
• Protection contre la surchauffe des enroulements de moteurs électriques.

• Protection contre la surchauffe des aérothermes lors de la mesure de la circulation de l'air.

L'unité principale de l'armoire - le contrôleur - ne permet pas seulement d'automatiser les processus de contrôle de la ventilation au sein de son propre programme. L'utilisation de la ROM au lieu d'une puce inscriptible une seule fois et la disponibilité de ports standard pour la connexion à un ordinateur vous permettent d'ajuster le micrologiciel du contrôleur, de le reprogrammer, de créer des configurations personnalisées et de définir des réponses arbitraires aux changements de lecture du capteur.

Classification

Quels sont les signes des armoires de commande diffèrent?

1. Dans le sens du mouvement de l'air.

Ils peuvent gérer:

• Ventilation d'échappement.
• Ventilation
• Enfin, la ventilation d’alimentation et de ventilation de l’armoire de commande est en mesure de contrôler entièrement l’échange d’air complet du bâtiment.

1. À destination. L'échange général, le système de ventilation anti-incendie, les deux systèmes ou leurs éléments distincts peuvent être contrôlés.

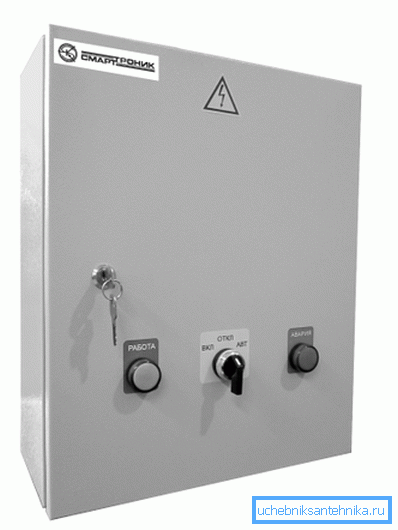

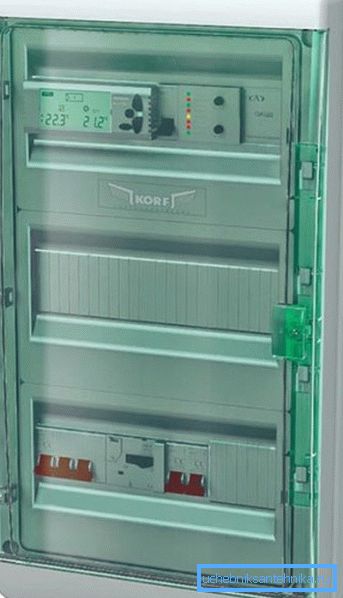

2. Selon le cas. Il peut être en plastique ou en métal. Dans le premier cas, les commandes sont généralement masquées sous le couvercle du boîtier, dans le second cas, elles sont placées dessus.

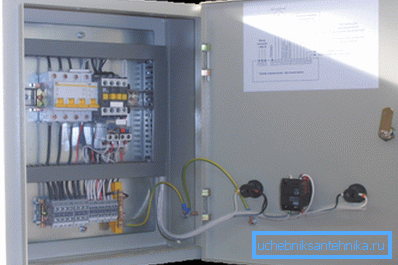

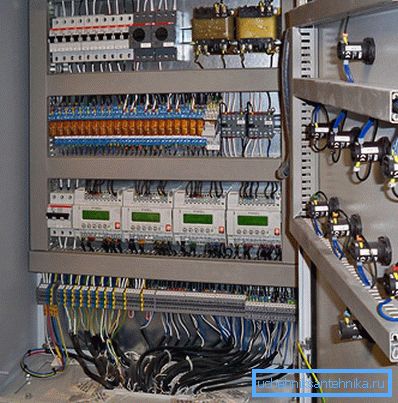

L'assemblée

Il est peu probable que le lecteur puisse installer lui-même un équipement aussi complexe. Nous nous limitons donc à un minimum de recommandations d'installation.

• L'installateur a besoin d'une autorisation pour travailler avec des équipements électriques et doit être familiarisé avec les équipements d'instrumentation et d'automatisation (instrumentation et automatisation).
• L'armoire est montée sur un mur vertical en matériau ignifuge d'une hauteur d'au moins un mètre. L’instruction, comme il est facile à deviner, est liée à la sécurité incendie. Les courants dans les circuits d'alimentation peuvent atteindre des valeurs impressionnantes qui, dans certaines conditions, peuvent entraîner un échauffement important des fils et des bornes.

Clarifions les choses: à condition que pour chaque millimètre carré de la section du conducteur en cuivre, il ne dépasse pas 10 ampères et que les bornes soient dotées d'un contact fiable et de l'absence de paires de galvanoplastie (telles que le cuivre et l'aluminium), cette situation ne se produira pas.

Des échantillons

MASTERBOX ERR

Nous avons devant nous un produit fabriqué par la société moscovite Electrotest.

Quelles sont les fonctionnalités de l'appareil?

• Support pour les aérothermes électriques, les échangeurs de chaleur à eau et au fréon.
• Soutenir toutes sortes de récupérateurs.
• Protection des moteurs des ventilateurs contre la surchauffe et la surcharge.
• Télécommande.
• Modules Bluetooth et Wi-Fi vous permettant de contrôler la ventilation depuis votre smartphone.
• Dimensions compactes. La taille de l'armoire est seulement 325x335x170 mm.

Armoire de commande de ventilateur

Le produit au nom laconique ShUV est fabriqué par un certain nombre de sociétés russes (par exemple, OAO Rubezh, qui a des bureaux de représentation dans plusieurs villes de Russie et dans les pays étrangers proches). La fonctionnalité de l'appareil est à l'opposé de la précédente: elle se limite au contrôle du ventilateur d'alimentation ou d'extraction de la ventilation anti-incendie.

En plus de démarrer et d’arrêter directement le moteur électrique, l’appareil contrôle:

1. La présence des trois phases à l'entrée.
2. Facilité d'entretien de ses propres circuits d'alimentation et de contrôle.
3. Contact avec les capteurs et leur santé.

Nous présentons les principales caractéristiques des appareils capables de contrôler un ventilateur d’une capacité maximale de 45 kW.

Le prix du ShUV dépend de la puissance maximale du ventilateur contrôlé par celui-ci:

• 5,5 kW - 15 400 roubles.
• 11 kW - 19 300 roubles.
• 18,5 KW - 21080 roubles.

Conclusion

Nous supposons que notre connaissance du nouveau type d’équipement de ventilation a eu lieu (voir également l’article Ventilation des fumées: caractéristiques principales de l’appareil).

Comme toujours, un certain nombre d'informations thématiques supplémentaires seront offertes par la vidéo présentée dans cet article. Des succès!
