Attaches pour ventilation - types et méthodes

En organisant le système de ventilation des pièces d'une maison ou d'un appartement, nous pouvons utiliser trois options pour les conduits d'air: rigide, semi-flexible et flexible. Ils sont en métal, plastique et polymères. Pour le montage au mur ou au plafond, des fixations spéciales pour la ventilation ont été développées, ce qui sera notre article aujourd’hui.

De plus, nous montrerons clairement comment tout cela devrait se passer.

Fixation des conduits

Les canaux de ventilation peuvent être fixés de différentes manières dans les plans horizontal et vertical. Très rarement, ils sont installés en position inclinée.

Pour la fixation, utilisez des éléments de fixation spéciaux. Les méthodes d'installation dépendent de la forme et des dimensions du canal d'air.

Horizontal

Lors de l'installation de canaux de ventilation sur des murs ou des colonnes en brique (béton armé), des supports métalliques sont utilisés sous la forme d'un carré. Ils sont intégrés à la surface à l'aide de doublures d'angle.

Les consoles sur la partie en saillie ont une ouverture pour la suspension du canal d’air.

Les dimensions de la planche émergeant du mur et la longueur de son encastrement dans la surface dépendent des dimensions du conduit.

1. Les canaux de ventilation sont fixés à la colonne en béton armé avec des angles, des entretoises et des mouchoirs en tôle. Une plaque en acier est fixée à la colonne avec des goujons, après quoi un coin et une jambe de force doivent être vissés dessus.
2. Le conduit d'air est fixé au panneau de béton à l'aide de supports, à la colonne métallique - à l'aide de colliers et de traverses.
3. Les tuyaux d’air sont fixés aux poutres en I à l’aide de supports en feuillard d’acier ou de fer.

Vertical

Un canal d'air rond en section allant jusqu'à 1 m est fixé à un mur de briques à l'aide d'un support constitué de:

• console en métal;
• doublures spéciales;
• pinces - de l'acier et du coin.

Les conduits d’air ronds sont fixés à une colonne en béton armé avec un support composé de consoles soudées à une plaque métallique et de deux demi-colliers. Ces derniers sont boulonnés après l’assemblage du conduit de ventilation.

Astuce: lorsqu'il n'est pas possible de fixer la ventilation sur un mur ou un pilier, vous pouvez l'installer en utilisant le toit.

Installation de ventilation

Les instructions ci-dessous vous indiqueront comment tout faire correctement:

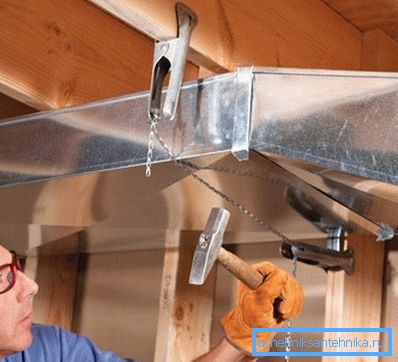

Astuce: lorsqu'il est nécessaire d'installer une ventilation sous le plafond suspendu, suspendez les liaisons de conduit d'air avant de l'installer, puis montez les répartiteurs d'air pour le montage du plafond suspendu.

Méthodes de fixation des conduits d'air

L'installation de la ventilation peut être effectuée comme suit:

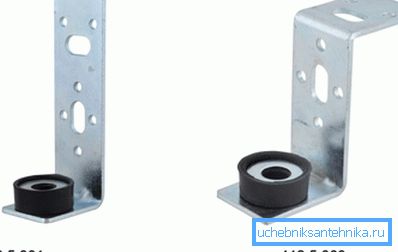

1. Appliquez un support en forme de L, dont le prix est assez abordable. Fixez-y les conduits d’air avec des vis ou des vis.
2. Il est possible de fixer un conduit d’air rectangulaire avec des vis ou avec un support en forme de Z.
3. Montage à l'aide de goujons et de profilés:

• la ventilation doit reposer sur la traverse;
• les parties filetées réduisent le déplacement latéral.

Utilisez souvent un profilé en caoutchouc, offrant en outre une isolation phonique du canal d'air.

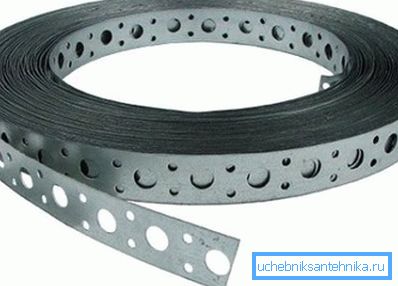

1. Pour la fixation de tuyaux de section transversale circulaire, vous pouvez utiliser du ruban perforé. Cela devrait être fait à l'aide d'une boucle ou d'une fixation à la vis dans les zones d'engagement. L'inconvénient de cette méthode n'est pas la rigidité nécessaire.

Conseil: pour les tuyaux d'un diamètre inférieur à 200 mm, vous pouvez réduire le niveau de bruit du canal d'air si vous utilisez également une pince en même temps que le ruban perforé.

1. Utiliser pour les goujons et la fixation.
2. Parfois, vous pouvez utiliser une cheville à expansion en laiton, qui doit être insérée dans un trou préfabriqué et serrer le goujon.

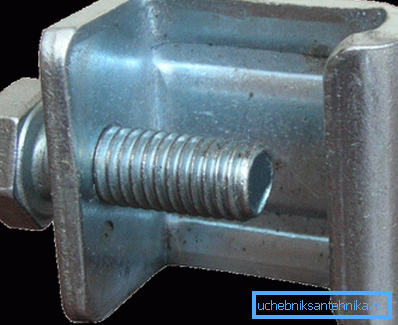

Astuce: s'il n'est pas possible de fixer les conduits au plafond, utilisez pour l'installation une poutre métallique munie d'une pince et d'une goupille.

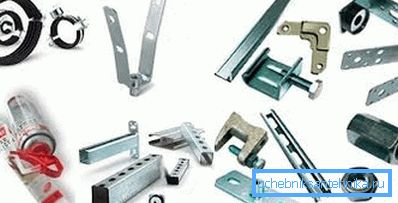

Appliquez les fixations suivantes pour la ventilation, les matériaux et les accessoires:

• supports de formes variées;
• profils;
• traverser;

• des crampons;
• bande perforée;
• colliers de serrage;
• des pinces;
• engins de levage;
• coins en acier;
• tôle de fer;
• lattes métalliques.

Conclusion

Une installation fiable du système de ventilation ne peut garantir que les fixations correctes. Pour ce faire, utilisez une variété d'appareils, de pièces et de matériaux. Cet article décrit en détail comment les utiliser tous si nécessaire.

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
