Boîtes de ventilation - comment ne pas gâcher la ventilation

Assez souvent, les locataires d’appartements cherchant à augmenter l’espace libre dans la cuisine ou dans la salle de bain s’engagent à «améliorer» le système de ventilation. En règle générale, cela est dû au fait que les boîtiers de ventilation ne sont que partiellement démontés, ce qui pose de graves problèmes à l'avenir. Afin d'éviter cela, il est logique de comprendre plus en détail l'objectif et le fonctionnement de cet élément du système de ventilation.

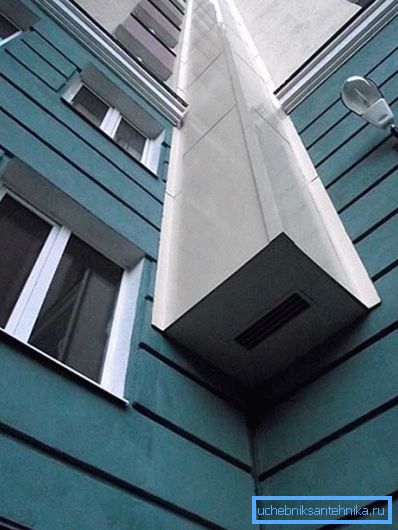

Boîte de ventilation installée à l'extérieur

Le principe de fonctionnement et le but

Dans la section de n'importe quel conduit de ventilation, 3 canaux sont visibles, tandis que l'un d'entre eux a une surface beaucoup plus grande que les 2 autres.

Chacun d'eux joue un rôle:

  • petits canaux (ils sont également appelés canaux satellites, le diamètre de ces conduits dans les maisons typiques ne dépasse pas 15 cm) sont utilisés pour éliminer l'air de la salle de bain et de la cuisine;
  • grand canal - un conduit d'air commun dans lequel l'air tiré de différents appartements est mélangé.

Les dimensions des conduits de ventilation dans les bâtiments résidentiels sont, en principe, comparables. En règle générale, elles conviennent à un grand conduit d’air (environ 30 x 60 cm) et à deux canaux satellites (de 15 x 15 cm chacun).

Vue intérieure

Cela fonctionne selon le schéma suivant:

  • l'air à travers la grille de ventilation est aspiré des toilettes et de la cuisine dans le canal satellite correspondant;
  • l'air ne pénètre pas immédiatement dans le puits commun avant qu'il ne passe à environ 3 mètres de hauteur. Une boîte de ventilation en plastique rectangulaire peut être utilisée pour fournir de l'air de la pièce au canal satellite.
  • dans la mine, l'air est mélangé à la hotte des autres appartements et se précipite vers le toit, où il est évacué au-delà des limites du système de ventilation.

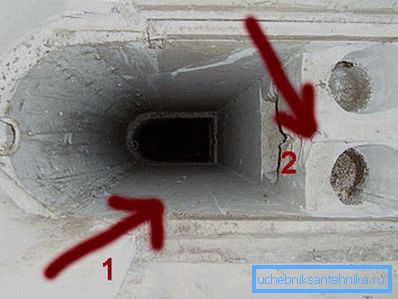

Section Box: 1 - le canal principal; 2 - chaînes satellite

Faites attention! L'appartement est la partie principale des chaînes satellite du logement sous-jacent. Ainsi, la suppression ou la violation de la géométrie concernera principalement les voisins situés au-dessous, qui vous causeront déjà beaucoup de problèmes personnellement.

En savoir plus sur le design

Très souvent, la boîte de ventilation dans la cuisine ou la salle de bain occupe un espace décent. Étant donné le manque éternel d'espace libre, beaucoup d'entre eux se sont engagés dans des activités d'amateur indésirables et ont retiré une partie de la boîte ou en ont réduit la taille.

Si, au bas des voisins, il a assez d'esprit pour se tourner vers les forces de l'ordre, alors, avec une probabilité de 100%, les architectes malchanceux seront obligés de restaurer la structure détruite. (Voir également l'article Ventilation à la maison: caractéristiques.)

Sur la photo, une partie de la construction a d'abord été réduite, puis restaurée.

Faites attention! Bien que la boîte elle-même soit située dans l'appartement, elle n'appartient pas aux résidents. Un changement non autorisé est donc illégal.

Ce qui menace le démantèlement ou le rétrécissement de la boîte

De nombreux soi-disant experts proposent des services pour réduire la taille de la structure sans détériorer la ventilation de l'appartement. Mais ils oublient d’ajouter qu’à la suite de cette "modernisation", les voisins vont en souffrir.

Le plus souvent, cela coupe simplement une partie de la boîte. Le prix d'un tel service est relativement peu élevé. De plus, en raison de la suppression d'une partie de la conception, la surface libre augmente considérablement. Vous devrez payer pour les appartements sous-jacents, à cause de cela, une odeur désagréable va commencer à pénétrer dans les chambres.

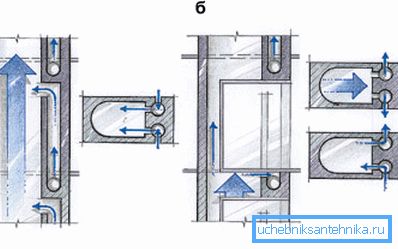

Conséquences de la

Le fait est qu'avec cette méthode de modernisation du conduit, la taille du grand conduit de ventilation est fortement réduite et certains des canaux satellites sont coupés. De ce fait, si auparavant, l'air passant par les chaînes satellite pénétrait dans le conduit de ventilation sans à-coups, il repose maintenant sur la cloison de sortie.

De plus, en raison de la forte contraction de la zone du conduit devant le goulot d'étranglement, une zone de haute pression se forme, ce qui n'améliore pas non plus la ventilation. En conséquence, le tuyau ne peut tout simplement pas fonctionner physiquement avec la même productivité qu'auparavant et une partie de l'air pollué retourne dans les pièces. Pour remédier à la situation ne peut que restaurer la géométrie de la structure, heureusement, ces travaux peuvent être effectués de vos propres mains.

Guide de récupération

La tâche principale consiste à obtenir, à la fin des travaux, les dimensions initiales de la boîte de ventilation (avant sa modification).

Les instructions pour effectuer un travail ressemblent à ceci:

  • enlève le matériau de finition des parties restantes de la structure;
  • besoin d'exposer l'espace intérieur. Pour ce faire, il est nécessaire d’enlever une partie des murs et des deux étages;

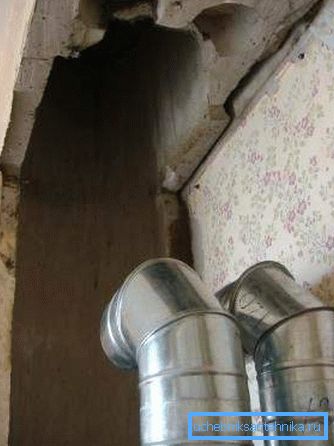

Suppression des murs et des sols
  • en fonction du matériau utilisé pour la construction de la boîte, le matériau est choisi pour l'accorder;

Faites attention! Avant d'engager les murs, vous devez restaurer la partie coupée des chaînes satellite provenant de l'appartement sous-jacent. Pour ce faire, vous pouvez utiliser des conduits en plastique ou en métal.

  • la restauration du conduit de ventilation permet de redéfinir les murs. Pour cela, on utilise le plus souvent des blocs de mousse ou des plaques de gypse - les murs ne seront pas soumis à de lourdes charges, mais une excellente maniabilité permettra d'accélérer les réparations;

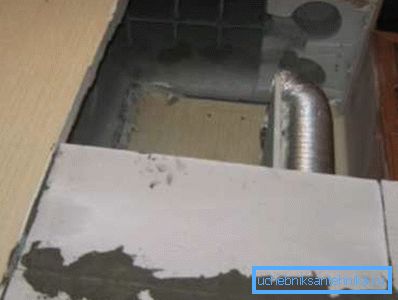

Restauration murale
  • une fois que la géométrie de la boîte a été restaurée, il ne reste plus qu'à en vérifier le fonctionnement (les voisins doivent disposer d'une ventilation en bas) et à rogner les murs.

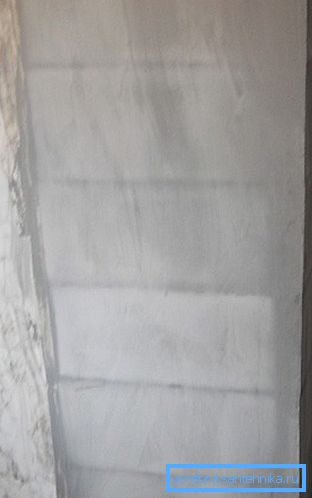

La boîte est devenue la même qu'avant la réparation infructueuse

Faites attention! Pour la cloison interne, il est déconseillé d'utiliser des tôles fines, du contreplaqué, etc. À l'avenir, cela peut causer des problèmes de bruit et cette lacune ne peut être corrigée que si les parois du boîtier sont enlevées.

Dans certains cas, il peut être nécessaire de fabriquer des boîtes de ventilation appelées "à partir de zéro" lorsqu’elles ont été complètement démolies. L'ordre d'exécution des travaux reste le même, seul le volume augmente légèrement.

Boîtes en plastique et en métal

Très souvent, il est fait référence à des boîtes en plastique et en métal. Lorsqu'il est appliqué à la ventilation, la définition des boîtes en plastique pour la ventilation désigne généralement la section du conduit entre la hotte et la ventilation dans le mur. En outre, de telles structures peuvent être utilisées pour masquer un fragment de tuyau inesthétique, par exemple dans la zone située entre la hotte de cuisine et le plafond.

Les boîtes en plastique et en métal pour la ventilation sont bonnes, tout d’abord, l’aspect esthétique. En règle générale, ces conceptions ne nécessitent aucune finition supplémentaire et peuvent, avec la bonne approche, devenir elles-mêmes une décoration d'intérieur.

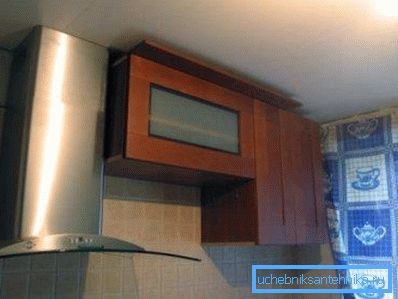

Un conduit de ventilation est caché derrière une boîte en métal.

En ce qui concerne la forme de la section, il n'y a pas de solution universelle. Les conduits d'air ronds en termes d'aérodynamisme semblent préférables, et une section transversale carrée (rectangulaire) est plus facile à installer en raison des surfaces planes.

Les dimensions du conduit de ventilation en plastique sont choisies en fonction de la puissance de la hotte, mais les tailles les plus couramment utilisées sont les suivantes: 204x60 mm, 120x60 mm et 110x55 mm. Avec une réduction supplémentaire de la section transversale, sa productivité sera trop faible.

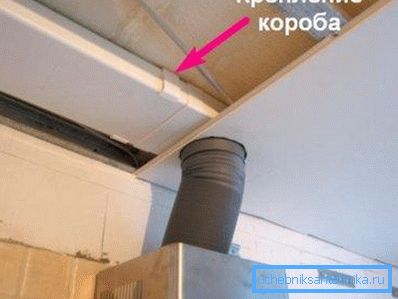

Boîte en plastique dissimulée derrière des plaques de gypse

Faites attention! Les dimensions indiquées des boîtes en plastique pour la ventilation ont la même hauteur, pas par hasard. Souvent, ils sont masqués derrière une cloison en placoplâtre, de sorte que la hauteur de la section ne dépasse pas 60 mm.

Se débarrasser du bruit

Il peut y avoir plusieurs raisons pour le bruit:

  • modification infructueuse de la boîte;
  • utilisation de ventilateurs;
  • Si un pipeline ondulé était utilisé, il ne pourrait pas être suffisamment étiré lors de la phase d'installation. Par conséquent, sa surface ressemble à une planche à laver et l'air fait beaucoup de bruit quand il le touche.

Dans tous les cas, vous aurez besoin d'une isolation isolante du conduit de ventilation.

Il existe plusieurs moyens de lutter contre le bruit:

  • couvrir la boîte avec une couche d'isolation phonique. Un tel matériau peut être auto-adhésif, auquel cas il suffit de le coller sur toute la surface de la boîte;
Représentation schématique de l'isolation phonique extérieure

Faites attention! Il est possible de fixer un isolant acoustique sur la surface intérieure de la boîte, mais dans ce cas, il existe une forte probabilité d'amortissement du matériau et du développement de champignons sur celui-ci.

  • Si la principale source de bruit est un ventilateur, vous pouvez le réinstaller à l'aide d'inserts flexibles antivibratoires. Vous pouvez également le remplacer par un système moins bruyant: une installation spéciale peut également être installée derrière le ventilateur pour lutter contre le bruit;
  • silencieux lamellaire peut être utilisé;

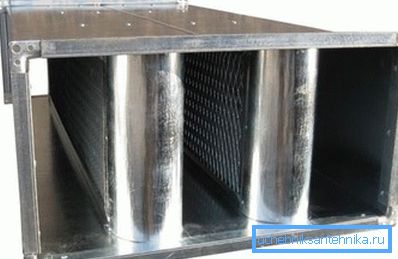

Sur la photo - silencieux à plaque
  • Les conduits d’air rigides peuvent être remplacés par des conduits flexibles, le frottement de l’air sur leurs parois sera considérablement réduit et le problème du bruit disparaîtra.

À la fin

La ventilation est un système assez fragile et il est très facile d'interférer avec ses performances par une intervention imprécise. Les boîtiers de ventilation sont en particulier menacés - le travail illettré de ces éléments du système entraîne des conséquences désagréables.

Pour éviter cela, il suffit simplement de suivre les recommandations proposées dans l'article, qui présente par étapes le processus de restauration du conduit de ventilation.
