Classification de la ventilation et familiarité avec le

Cet article traite du type de ventilation et de ses critères de classification. En plus de la classification actuelle des espèces, nous porterons une attention particulière à certains types d’équipement de ventilation, en apprendrons davantage sur leur dispositif et leurs fonctions.

C'est quoi

L’origine du mot ventilation du latin ventilatio - aération donne en général une image complète de l’essence même du processus. Le terme désigne initialement uniquement le retrait de la salle de l'air vicié pollué et son remplacement par de l'air extérieur.

En outre: dans le cadre de la terminologie établie, le même mot désigne souvent des ensembles d'équipements assurant un échange d'air.

Cependant, les progrès ne sont pas immobiles: depuis que les termes latins ont été empruntés aux langues européennes modernes, les équipements de ventilation ont appris à remplir de nombreuses fonctions supplémentaires.

• La ventilation assure l’alimentation et le refroidissement de l’air fourni à des températures agréables.
• Elle a appris à réguler l'humidité de la pièce, en asséchant ou, au contraire, en l'humidifiant.
• L'équipement de ventilation avait pour fonction de nettoyer l'air de la poussière et d'autres contaminants.

Classification

Alors, par quels signes les systèmes de ventilation modernes sont-ils classés?

Mouvement de l'air

Cela peut être naturel ou forcé. La circulation naturelle est assurée principalement par la différence de densité de l'air chaud et de l'air froid. Les masses d'air chaud se précipitent vers le haut et sont forcées dans le réseau récepteur du canal de ventilation, d'où elles sont retirées dans la rue.

De plus, le taux de circulation peut être affecté par:

1. La chute de pression créée par le vent à l'emplacement des canaux d'alimentation et d'échappement sur les différents côtés du bâtiment.
2. Le vide créé dans le ventkanal par temps venteux par le déflecteur présente une forme particulière avec un auvent s'ouvrant sur la rue.

Le principal inconvénient de la ventilation naturelle est l’instabilité du flux d’air le traversant, qui dépend trop du delta de température entre la pièce et la rue, de la direction et de la force du vent.

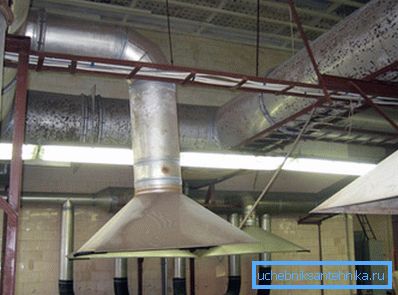

Une ventilation forcée ou mécanique est fournie par les ventilateurs. Ses performances sont très stables et indépendantes des facteurs externes. de plus, il est facile de s’ajuster simplement en réduisant la vitesse des roues. Le prix de la cohérence est la dépendance énergétique: lorsque le courant est coupé, les ventilateurs se mettent debout.

Remarque: une filtration, un chauffage et une climatisation efficaces ne sont possibles que dans les systèmes de ventilation forcée. Dans une large mesure, précisément parce que les processus correspondants nécessitent un flux d’air stable à travers les équipements correspondants.

Direction du flux d'air

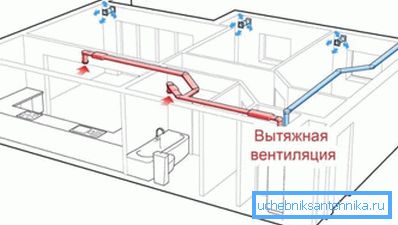

Les appartements dans les immeubles collectifs sont bien connus de nous tous, ce qui permet de ventiler la ventilation domestique (généralement dans la salle de bain et la cuisine).

Le flux d'air dans ce cas est passif. Dans les appartements de construction soviétique, elle s’effectuait à travers des fenêtres et des portes non consolidées; Dans les maisons modernes, les fenêtres en plastique sont de plus en plus équipées de vannes d'entrée.

Un tel système présente une caractéristique plutôt désagréable: de l'air est injecté dans une habitation dont la température et l'humidité sont déterminées uniquement par les conditions météorologiques et par la saison. Pour les habitants des logements, des matériaux de finition et des meubles, les changements brusques de température et d'humidité ne sont pas si utiles.

L'entrée d'air, ou, comme on l'appelle parfois, la ventilation inversée, vous permet de réaliser les activités que nous avons déjà mentionnées ci-dessus - assécher ou humidifier l'air, modifier sa température dans un sens ou dans l'autre et filtrer la pollution.

But

Quelles fonctions peuvent effectuer des systèmes de ventilation?

Présence de conduits d'air

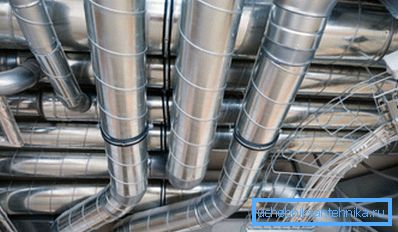

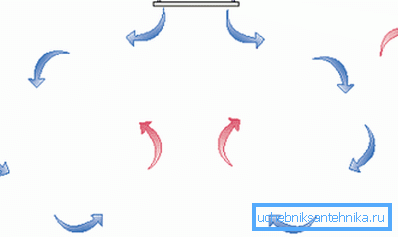

Les conduits d'air (canaux de ventilation) pour le transport d'air pur ou d'évacuation sont appelés ventilation par canal. Un système de ventilation sans conduit est un système dans lequel l'air est pompé ou injecté directement à travers un mur ou un plafond d'un bâtiment - au moyen d'un ventilateur ou naturellement.

Équipement

Maintenant, familiarisons-nous avec certains types d'appareils utilisés dans les systèmes de ventilation.

Les fans

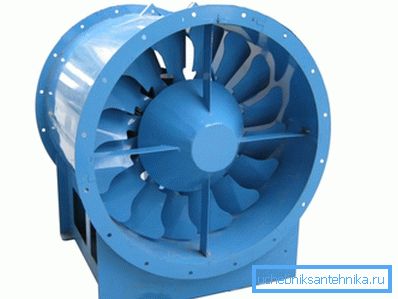

Un ventilateur axial est une turbine montée sur un arbre moteur qui transporte un flux d'air le long de son propre axe de rotation. Un exemple typique de ventilateur axial est le système de refroidissement du processeur de tout ordinateur de bureau moderne ou la hotte d'extraction du conduit de ventilation de la cuisine.

Soit dit en passant: lors de l'installation de la ventilation d'extraction de vos propres mains, il est préférable de choisir un modèle de ventilateur d'extraction ou de ventilation avec conduit, avec roulement à billes, plutôt que de rouler. L'instruction est associée à moins de bruit dans ce type de roulements.

L'avantage du schéma axial est un rendement relativement élevé. L'inconvénient est une pression relativement faible créée à la sortie.

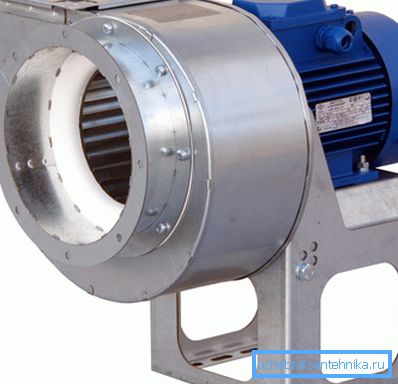

Radialement appelé un ventilateur, forçant le flux d'air pour se déplacer le long du rayon de la roue. La roue tourne dans le logement; La plupart des pertes sont dues au frottement de l'air sur la paroi interne du boîtier de l'appareil. Cependant, en raison de l’espace minimal entre la roue et la cochlée, ce schéma fournit une pression de sortie beaucoup plus élevée que le précédent.

Silencieux

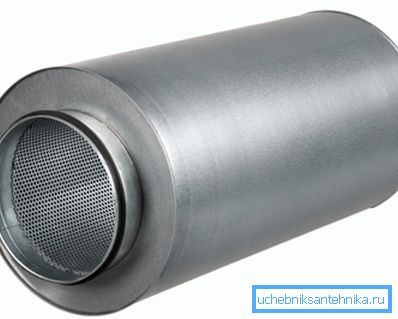

De toute évidence, la ventilation de confort devrait produire un minimum de sons. Cependant, pour une raison quelconque, les fans productifs ne veulent pas tourner en silence. La contradiction logique est surmontée par l'installation d'un silencieux après le ventilateur d'admission - des conteneurs avec des ailettes internes développées, recouverts d'un matériau absorbant le bruit (fibre de verre, caoutchouc poreux, etc.).

Récupérateur

C'est un nom commun pour les appareils qui effectuent un échange de chaleur entre les conduits d'échappement et d'admission. Ils permettent des économies très importantes sur le chauffage et la climatisation.

Il existe trois concepts du travail des échangeurs de chaleur.

1. L'échangeur de chaleur à plaques permet un mouvement transversal des flux non miscibles des canaux adjacents avec un grand nombre de parois communes.. Le schéma est extrêmement simple et indépendant de l'énergie. Son seul inconvénient est le gel de l'échangeur de chaleur à basse température; Le problème est résolu en ouvrant temporairement la dérivation pour l’air d’alimentation, après quoi le courant chaud du conduit d’échappement fait rapidement fondre la glace.

1. Dans un dispositif rotatif, une roue à ailettes développées tourne autour d’un axe situé au bord des flux. L'avantage de la solution est le nivellement de l'humidité de l'air fourni en raison du transfert de condensat sur les bords du rotor. Inconvénients - la complexité de la conception, la dépendance énergétique et le mélange partiel des flux, ce qui conduit notamment au transfert des odeurs entre eux.

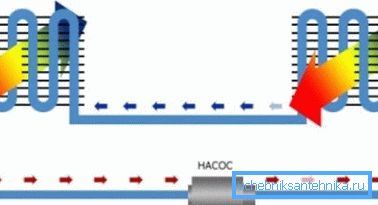

1. En effet, l’unité avec un liquide de refroidissement intermédiaire est placée dans le circuit de ventilation de deux convecteurs et d’une pompe de circulation, sorte de système de chauffage miniature sans chaudière. Les inconvénients du système - la complexité, le coût élevé et la faible efficacité. Son utilisation n'est justifiée que dans les cas où les caractéristiques architecturales du bâtiment imposent de répartir l'afflux et de l'extraire à une distance considérable.

Chauffage, climatisation

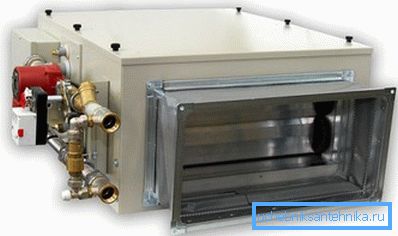

Comme déjà mentionné, le dispositif de ventilation comprend souvent des dispositifs permettant de régler la température du flux d'entrée. Un aérotherme est un chauffe-eau ou électrique; dans la plupart des cas, le refroidisseur est un climatiseur gainable conventionnel avec un bloc externe placé sur le toit ou la façade.

Plénum

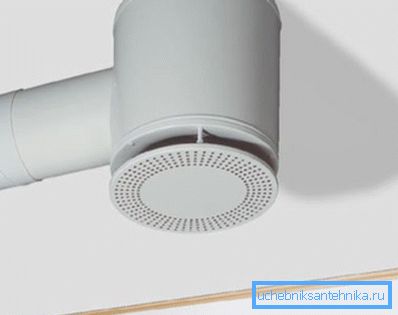

Il s’agit d’un montage simple pour le conduit d’admission, qui permet à l’air de se répartir sur toute la surface de la grille. C'est une boîte de petit volume dans laquelle l'écoulement turbulent se transforme en laminaire.

Clapet coupe-feu

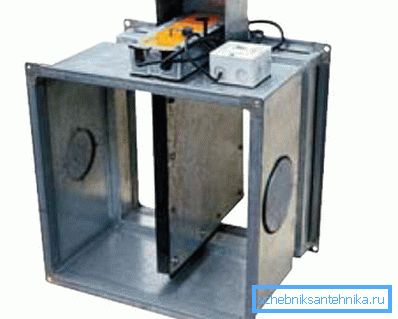

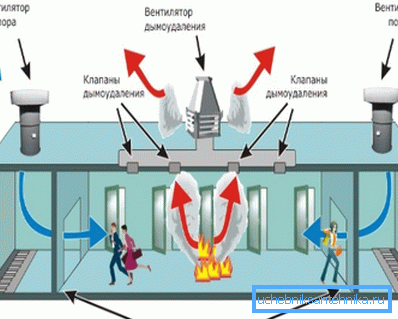

Leur fonction est de bloquer la propagation des flammes grâce à une ventilation générale par échange en cas d’incendie, afin d’assurer une évacuation efficace de la fumée et l’entrée d’air frais dans les voies d’évacuation. Par la position initiale du volet, ils sont divisés en vannes normalement ouvertes, normalement fermées et à double effet.

La vanne peut être actionnée par un ressort ou un solénoïde. Un verrou fusible, un verrou électromagnétique ou le même solénoïde qui empêche la vanne de se fermer ou de s'ouvrir peut servir de verrou.

Conclusion

Nous espérons que notre compréhension quelque peu superficielle des types de systèmes et d’équipements de ventilation a satisfait la curiosité du lecteur.

Comme d'habitude, la vidéo de cet article lui offrira du matériel supplémentaire. Des succès!
