Comment choisir un ventilateur pour un système de

Pour bien équiper chez vous un système de ventilation à air pulsé avec circulation d’air forcé, vous devez d’abord choisir le ventilateur axial, centrifuge ou à conduit le mieux adapté à tous les paramètres nécessaires, ce qui constitue le mécanisme de commande le plus important de ce système.

Lors du choix de cet appareil, vous devez prendre en compte un grand nombre de facteurs externes, tels que: le volume total de l'espace résidentiel ventilé, la forme, le matériau et la section du conduit d'air, les températures minimale et maximale de l'air atmosphérique, la longueur totale du système de ventilation, ainsi que d'autres paramètres importants. indicateurs.

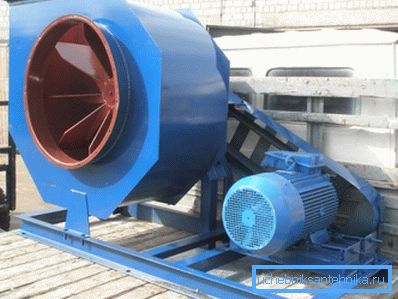

Ventilateur centrifuge haute performance.

Vue d'ensemble des ventilateurs domestiques

Afin d'aider le lecteur à choisir l'option la plus appropriée pour lui-même, cet article fournit une description des différents types de ventilateurs électriques conçus pour être utilisés dans les systèmes de ventilation domestiques, ainsi que leurs caractéristiques principales et un bref aperçu des principaux avantages et inconvénients d'un modèle particulier.

Dans le même temps, cet article peut être considéré comme une instruction complète pour choisir un ventilateur d'extraction ou de ventilation pour un système de ventilation domestique à circulation d'air forcée.

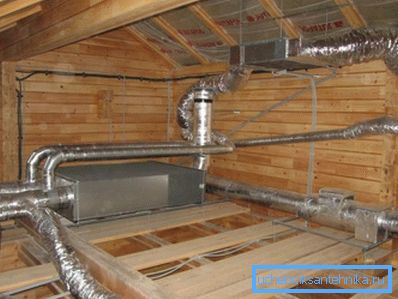

Système de ventilation d'un immeuble résidentiel moderne.

But et fonctions principales

Le fonctionnement normal d'un système de ventilation domestique à circulation d'air naturelle devient possible grâce à une légère baisse de la pression atmosphérique dans la zone située entre l'entrée du conduit d'alimentation en air et la sortie du conduit d'évacuation.

En même temps, pour le fonctionnement normal de tels systèmes, les conditions suivantes doivent être remplies simultanément:

  1. Pour obtenir la différence de pression atmosphérique nécessaire et, en conséquence, la poussée naturelle dans le système, il est nécessaire que la sortie soit située à une hauteur d'au moins 4 mètres au-dessus, par rapport au niveau de l'entrée.
  2. Pour assurer la capacité nécessaire, à faible vitesse de l'air, il est nécessaire d'utiliser des conduits d'air de grande section.
  3. La forme en coupe transversale des conduits de ventilation doit être aussi proche que possible de la circonférence et leur surface interne doit être uniforme et lisse afin de ne pas créer de turbulences dans les flux d'air turbulents.
Le schéma de ventilation naturelle dans un bâtiment résidentiel.

Lorsqu'un ventilateur électrique est inclus dans le circuit du système de ventilation, le respect des conditions ci-dessus n'est pas nécessaire pour les raisons suivantes:

  1. La différence de pression d'air entre les voies de décharge et d'échappement est fournie par le fonctionnement de la turbine du ventilateur. Par conséquent, la différence de hauteur dans ce cas n'a pas de signification fondamentale.
  2. Dans les systèmes de ventilation forcée, la vitesse du flux d'air est considérablement plus élevée, de sorte que les conduits d'air, même de petite taille, ont un débit plus élevé.
  3. Les ventilateurs d'injection ou d'échappement permettent de créer une perte de charge plus élevée dans le système que dans le cas d'une traction naturelle, ce qui permet dans la plupart des cas de négliger la résistance des surfaces internes et les torsions turbulentes.

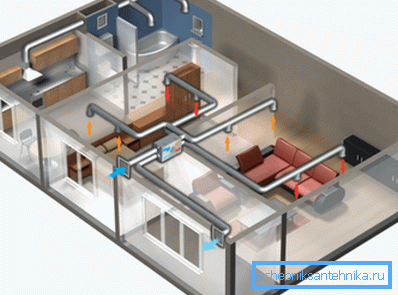

La photo montre un schéma de ventilation forcée d'un appartement résidentiel.

Faites attention! La vitesse maximale d’air dans les systèmes de ventilation naturelle est de 1 m / s, tandis que dans les systèmes à injection forcée ou à air extrait, son débit peut se déplacer à une vitesse d’au moins 3 m / s.

Variétés de ventilateurs domestiques

Presque tous les ventilateurs domestiques sont entraînés par un moteur électrique, mais de nombreux modèles diffèrent par la puissance du moteur, la vitesse, les performances, la pression de service maximale, le type de roue utilisé, l'alimentation en air, la taille, le poids et de nombreux autres paramètres techniques.

Sur la base du principe d'alimentation en air et du type de roue utilisé, tous les modèles existants peuvent être divisés en plusieurs types.

  1. Les modèles les plus simples, mais aussi les plus couramment utilisés dans la vie quotidienne, sont les ventilateurs électriques axiaux.
L'appareil avec le schéma axial d'alimentation en air.
  1. Les modèles dotés d'un circuit d'injection d'air centrifuge, capables de créer une pression plus élevée et de développer une plus grande vitesse de circulation du flux d'air sont considérés comme plus productifs.
  2. Une des variétés de ces modèles est un système avec une disposition diamétrale des pales, mais en raison de son design encombrant, il n’est pratiquement pas utilisé dans la vie quotidienne.
  3. Pour l’installation à l’intérieur de la gaine, des ventilateurs de gaine utilisés sont de petite taille et d’un niveau sonore relativement faible.

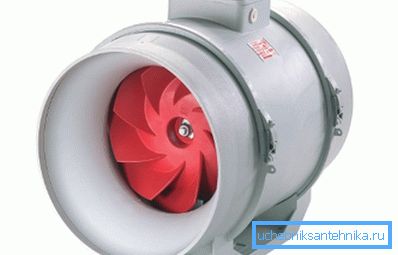

Variété de ventilateur domestique.

Ventilateurs axiaux

Ce nom a été attribué à un ventilateur axial, ou autrement dit axial, car pendant son fonctionnement, le sens du mouvement du flux d'air est situé sur le même axe que le plan de la roue de travail.

Ce système est largement utilisé dans les systèmes de ventilation domestiques, car il présente les avantages suivants:

  1. Moteurs électriques En règle générale, ces appareils consomment peu d'énergie, sont donc très économiques et peuvent fonctionner pendant longtemps sans interruption.
  2. Ventilateurs de ménage axiaux incapables de développer une pression élevée, mais en même temps, leur puissance est suffisante pour modifier en permanence le volume total d'air dans la pièce. Ce mode de fonctionnement vous permet d’assurer un échange d’air uniforme pendant toute la durée de fonctionnement, tout en vous débarrassant de la fumée et des odeurs désagréables, ainsi que d’éviter les courants d’air.
  3. Circuit d'injection axiale air a la conception la plus simple, qui consiste en un canal d’air direct traversé par une turbine et un moteur électrique d’entraînement. Le prix de ces dispositifs est donc nettement inférieur à celui d’autres modèles plus complexes.
Le schéma d'installation de capot axial dans l'ouverture du mur.

Astuce! Un autre avantage des ventilateurs axiaux est le niveau de bruit le plus bas, parmi d'autres dispositifs similaires, de sorte qu'ils sont le plus souvent utilisés comme hottes d'extraction pour la ventilation de la cuisine, de la salle de bain, de la salle de bain et des autres locaux domestiques.

Ventilateurs d'extraction et de pression de type centrifuge

Pour le fonctionnement de systèmes de ventilation complexes comportant un grand nombre de conduits d'air et divers appareils auxiliaires, ainsi que de grands conduits d'injection et d'échappement, des ventilateurs industriels à hautes performances sont nécessaires, capables de déplacer un grand volume de masses d'air en un temps réduit.

Le plus souvent, pour résoudre de tels problèmes, on utilise des appareils à système centrifuge de circulation d'air dont le principe de fonctionnement est le suivant:

  1. Le corps de travail de la machine est un boîtier métallique externe en acier inoxydable ou galvanisé, à l'intérieur duquel un tambour rotatif est monté sur des roulements à billes.
  2. Les parois du tambour contiennent un grand nombre d'aubes montées radialement qui, pendant la rotation, font tourner le flux d'air, lui donnant ainsi un mouvement de rotation.
  3. À la suite de la rotation, sous l’effet de la force centrifuge, des particules d’air sont projetées du centre du tambour rotatif vers la face interne du boîtier métallique, après quoi, se comprimant dans un espace fermé, elles sont dirigées vers la sortie du trajet de décharge.

En règle générale, les ventilateurs radiaux industriels sont entraînés par de puissants moteurs électriques fonctionnant en mode constant ou cyclique. Ils sont activés manuellement ou lorsque les capteurs du système de climatisation automatique sont déclenchés.

Le principe de fonctionnement du compresseur centrifuge.

Faites attention! Les ventilateurs électriques centrifuges peuvent fonctionner de manière tout aussi efficace, que ce soit pour l'alimentation en air ou non, mais selon le type de raccordement, ils peuvent être utilisés dans les systèmes de ventilation forcée par aspiration et par aspiration.

Ventilateurs de conduit

Les dispositifs à canaux sont principalement destinés à être installés à l'intérieur d'un conduit d'air, ainsi que lors de la rupture d'une conduite principale fournissant ou dégageant de l'air en tant que mécanisme de commande indépendant ou auxiliaire de la ventilation par aspiration et par aspiration.

Parmi les principales caractéristiques distinctives des ventilateurs de conduit figurent les caractéristiques de performance suivantes:

  1. Le plus souvent, ils sont fabriqués selon le schéma axial, ce qui les distingue par leur taille compacte et leur faible niveau sonore.
  2. De tels dispositifs peuvent facilement être installés de leurs propres mains, à la fois dans les systèmes de ventilation domestiques conçus et existants.
  3. Actuellement, il existe un grand choix de modèles différents qui diffèrent par la taille, la forme, les performances et d'autres paramètres techniques. Le choix du bon appareil ne sera donc pas difficile.

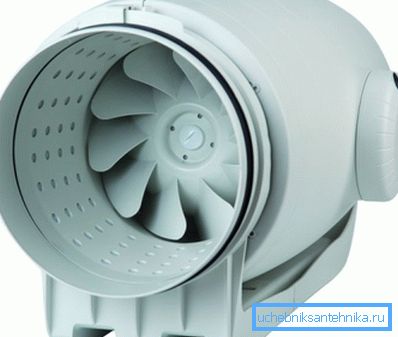

Le compresseur de canal de type centrifuge avec le niveau de bruit réduit.

Astuce! Même lorsqu'ils sont installés à l'intérieur, il convient de privilégier les appareils en plastique, en acier inoxydable ou en d'autres matériaux résistant à la corrosion, car la vapeur d'eau est toujours présente dans l'air atmosphérique, et les systèmes de ventilation et de climatisation ont tendance à se condenser davantage.

Périphériques multizones

Dans un système de désenfumage centralisé, ainsi que dans un système de ventilation et de climatisation dans une maison privée, il est pratique d’utiliser un dispositif multi-zone, qui est un ventilateur centrifuge hautes performances installé dans un local technique, par exemple dans un sous-sol ou un grenier.

Sa principale caractéristique est que son boîtier comporte plusieurs brides de raccordement pour raccorder les conduits d'évacuation ou d'évacuation d'air, chacune d'entre elles pouvant desservir de manière indépendante divers locaux d'habitation ou locaux techniques.

Ainsi, un seul appareil peut pleinement assurer le fonctionnement du système de ventilation d’alimentation et d’aspiration de tout l’immeuble.

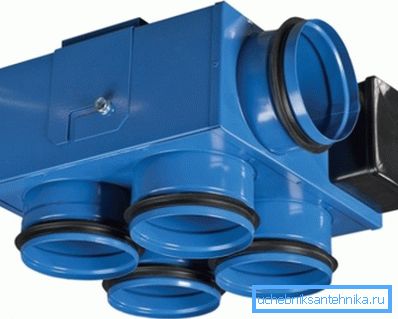

Buses d’entrée et de sortie d’un ventilateur centrifuge multizones.

Trucs et astuces

Afin de bien choisir le ventilateur domestique, en fonction de son objectif et de la mise en œuvre de tâches spécifiques, les règles suivantes doivent être suivies:

  1. Pour une ventilation efficace des salles de bains et des installations sanitaires, il est nécessaire de choisir un appareil de type axial avec une capacité nominale d'au moins 30 m? / Heure.
  2. Pour une installation dans des pièces très humides, par exemple sous la douche ou dans la baignoire, vous devez vous assurer que le niveau de protection n’est pas inférieur à IP.

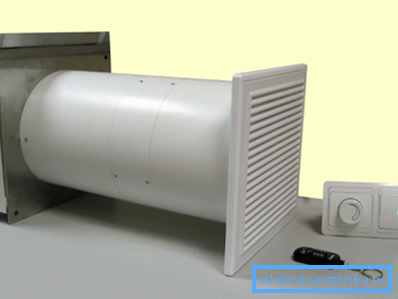

Appareil de ventilation domestique compact avec télécommande.
  1. Il est facile de déterminer les performances optimales d'une hotte de cuisine en multipliant son volume total par 10. Par exemple, une cuisine de 4 x 3 m avec une hauteur de plafond de 2,8 m sera respectivement de 33,6 m?, La performance d'un ventilateur d'extraction doit être d'au moins 330 m ? / heure
  2. La capacité d'évacuation d'air des locaux d'habitation est déterminée selon un schéma similaire, mais dans ce cas, le volume total de la pièce ne devrait pas être multiplié par 10, mais par 3.
  3. Si nécessaire, chauffez rapidement la pièce, vous pouvez utiliser des radiateurs soufflants électriques pour la maison, dans lesquels un élément chauffant électrique est installé devant la roue de la soufflante.

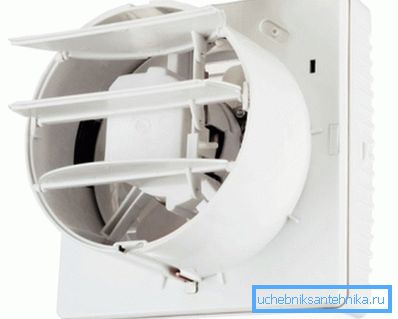

Clapet anti-retour à guillotine ouvert.

Astuce! Afin d'éviter toute entrée indésirable d'air atmosphérique froid de la rue dans la pièce, tous les ventilateurs domestiques devraient être équipés d'un clapet anti-retour.

Conclusion

Après avoir lu cet article, nous pouvons conclure que la meilleure option pour la cuisine, la salle de bain et les toilettes, ainsi que pour les locaux résidentiels d’un appartement ou d’une petite maison privée est un ventilateur axial classique, installé dans l’ouverture de la fenêtre ou dans la grille de ventilation d’une colonne montante verticale commune.

Pour avoir une idée visuelle de la manière de le faire vous-même, vous pouvez regarder la vidéo dans cet article ou lire des documents similaires sur notre site Web.
