Comment équiper la ventilation de la chaufferie d'une maison

En installant une chaufferie dans leur maison, certains propriétaires négligent les exigences et les règles, ce qui peut avoir des conséquences désastreuses. Lors du fonctionnement de la chaudière dans la pièce crée un espace raréfié, ce qui nécessite un flux d'air frais suffisant, sinon il y a un risque d'inversion de poussée. Aujourd'hui, notre objectif est de vous indiquer comment la salle des chaudières doit être ventilée conformément à SNiP et de la montrer à l'aide d'un exemple.

Pourquoi en as-tu besoin

N'oubliez pas qu'un échangeur d'air correctement conçu dans la pièce où la chaudière est installée est une condition préalable à son fonctionnement. Si vous négligez cet aspect, la concentration de monoxyde de carbone dans la chaufferie peut atteindre des tailles menaçantes pour votre santé, ainsi que pour tous ceux qui vivent dans la maison. Les méthodes de circulation des masses d'air peuvent varier et dépendent du type d'équipement de chauffage (voir aussi l'article Test de ventilation: valeurs testées et exigences réglementaires).

SNiP fournit un système de ventilation nécessaire pour évacuer l'excès de chaleur des équipements et des canalisations, ainsi que pour maintenir un air pur dans la zone de travail. Lorsque cela ne peut pas être accompli avec le mouvement naturel des courants d'air, il est nécessaire d'installer des dispositifs capables d'effectuer un échange d'air forcé. Le prix du système dans ce cas va augmenter.

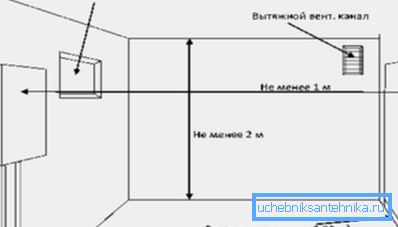

Règles de ventilation de la chaufferie

Lors de la conception d'une maison privée, nous portons une attention particulière à tout ce qui peut survenir dans la planification et l'intérieur de chaque pièce. C'est à ce stade que la pièce de la chaufferie, élément essentiel, doit également être conçue avec soin.

Bien que cela ne nécessite aucun talent particulier en matière de conception, étant donné que tous les paramètres de base sont réglementés depuis longtemps, vous devez tout de même prendre la tâche au sérieux. Sinon, vous pouvez vous exposer au risque d'incendie, sans parler des amendes imposées par la surveillance des incendies pour violation des règles du travail.

Espèces

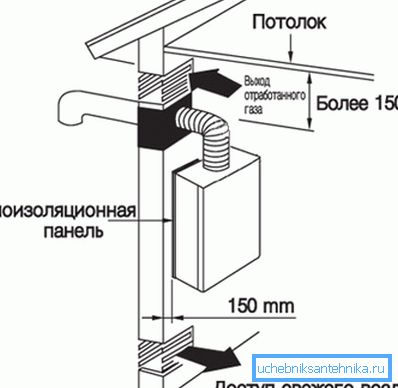

Le plus souvent, le gaz naturel est utilisé comme combustible dans les habitations privées pour lesquelles un apport constant d'air frais est nécessaire, ce qui permet d'utiliser suffisamment les produits de combustion. Une ventilation normale est généralement suffisante pour assurer une ventilation adéquate. Dans la pièce où sont installées les anciennes portes et fenêtres, l’air fuit à travers divers espaces vides.

Si la pièce est plus ou moins étanche, nous vous recommandons d’utiliser une ventilation supplémentaire. Vous pourrez ainsi éliminer de la chaufferie les excès de produits de combustion et les restes de gaz non brûlés, dont les traces seront clairement visibles sous forme de suie au plafond et sur les murs. Cependant, l'aspect peu esthétique de la chaufferie est le moindre des problèmes qu'une mauvaise ventilation peut engendrer.

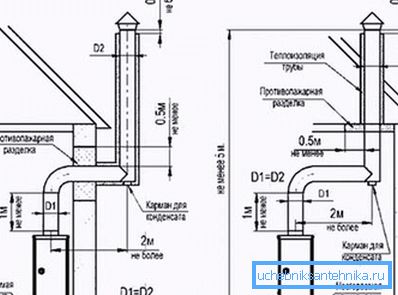

Exigences de la cheminée

Lors de l’aménagement des cheminées des chaufferies, vous devez également respecter certaines règles. Leur mise en œuvre est également très importante pour le fonctionnement en toute sécurité d’une chaudière à gaz.

Considérez les exigences plus en détail:

• en choisissant le diamètre des tuyaux, il est nécessaire de suivre le manuel de l'équipement;
• Ne soulevez pas les tuyaux au-dessus du faîte du toit de plus de 5 m;
• l'installation de parapluies sur les cheminées est interdite;
• la section de la cheminée doit être choisie conformément à un modèle de chaudière spécifique;

• le tuyau doit être cylindrique et en métal, il est également nécessaire de prévoir un trou pour le nettoyage;
• Il est interdit de faire plus de trois coudes ou virages sur la cheminée.

Conseil: Prenez au sérieux toutes les exigences relatives à l’installation de la cheminée, sinon son mauvais fonctionnement pourrait avoir des conséquences tragiques.

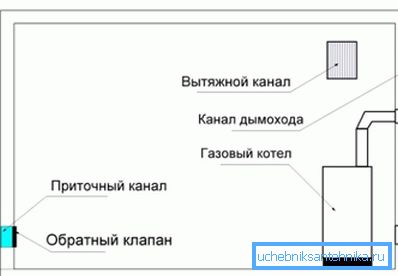

Comment calculer la ventilation de la chaufferie d'une maison privée

L'échange d'air dans la pièce doit être conforme à la norme SNiP II-35-76.

Il prévoit de telles exigences dans les chaufferies où il n’ya pas de personnel auxiliaire permanent:

• Lors de l'utilisation d'équipements à gaz, il est nécessaire de prévoir un échange d'air triple pendant 1 heure de fonctionnement de la chaudière. Dans ce cas, le volume d’air nécessaire au maintien du processus de combustion n’est pas pris en compte;
• la hauteur de la chaufferie doit être de 6 m. Si cela ne peut pas être fait, comme c'est souvent le cas dans une maison privée, il est nécessaire d'augmenter le taux de renouvellement de l'air en ajoutant 25% pour chaque mètre de diminution de ce paramètre;
• en cas de flux d'air insuffisant à travers les canaux de ventilation de manière naturelle, il est nécessaire d'installer un système d'échange d'air forcé.

Ces exigences sont courantes pour les chaudières à gaz et à combustibles solides. Il n'y a que de légères différences dans les lieux d'installation du système de ventilation.

Astuce: avant d’acheter le matériel nécessaire et d’installer les conduits d’air de vos propres mains, vous devez effectuer le calcul des paramètres principaux.

Pour les chaudières domestiques, il est possible de simplifier le calcul en tenant compte des paramètres suivants:

1. Le volume de la pièce.
2. Vitesse de l'air (au moins 1 m / s).
3. Le taux d'augmentation du taux de renouvellement de l'air dépend de la hauteur des plafonds.

Ces caractéristiques seront nécessaires pour calculer le diamètre requis du canal d'air.

Exemple:

1. Les dimensions de la chaufferie sont 3x3x2,5 m (largeur, largeur, hauteur). De là, nous trouvons le volume, qui est égal à 22,5 m?.
2. Nous calculons le taux de change en tenant compte du coefficient: (6-2.5) x0.25 + 3 = 3.9.

En conséquence, pendant 1 heure avec une ventilation naturelle devrait être de 3,9 x 22,5 = 88 m? de l'air.

Le diamètre du canal est calculé comme suit:

F = 88 m³ / 3600 = 0,024 m²,

après passage au diamètre carré, on obtient un chiffre de 88 mm, la valeur la plus proche du diamètre de tuyau standard est de 100 mm.

Dans ce cas, nous avons appris la ventilation, la prise d'air doit être exactement la même.

Conclusion

Il est impossible d'ignorer les règles et les exigences des codes du bâtiment lors de l'aménagement d'une chaufferie dans une maison privée, où la ventilation joue un des rôles les plus importants. Dans cet article, nous avons abordé les principaux points. Nous avons également expliqué à l'aide d'un exemple comment calculer correctement les canaux de ventilation afin de garantir un échange d'air adéquat dans une pièce équipée d'une chaudière à gaz ou à combustible solide (voir également l'article Contrôle automatique de la ventilation dans la pièce).

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
