Conception de la ventilation: comment choisir son équipement

Un microclimat confortable dans une maison ou un appartement dépend en grande partie du bon fonctionnement du système d'alimentation en eau douce et de l'élimination de l'air pollué. Et l'efficacité de son travail est directement liée à la qualité de la conception de la ventilation et de la climatisation des locaux.

La couverture détaillée de ce numéro est consacrée au matériel ci-dessous.

Variétés de systèmes de ventilation

Compte tenu du coût élevé de la conception de la ventilation et de la climatisation, de nombreux artisans refusent les services de bureaux d’architecture et d’ingénieurs spécialisés et préparent la documentation nécessaire de leur propre chef.

Ce processus est plutôt laborieux et nécessite la présence de certaines connaissances théoriques.

De plus, assurez-vous de prendre en compte les facteurs suivants:

• espace au sol;
• leur but fonctionnel;
• situation géographique et caractéristiques climatiques;
• mode de fonctionnement de l'installation.

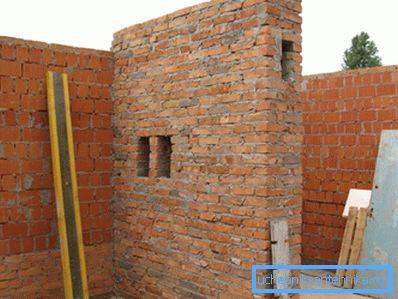

De plus, dans les systèmes d'alimentation en air d'un chalet privé, il est nécessaire de prévoir l'installation d'installations de filtration, ainsi que de gaines de ventilation pouvant faire partie de la structure du bâtiment.

Si nous parlons de la conception de la ventilation pour:

• bâtiments industriels (atelier, atelier);
• points de restauration publique (restaurant, cantine);
• locaux commerciaux (entrepôts, complexes commerciaux) -

- ici, en plus de l'efficacité, vous devez prendre en compte de nombreuses exigences supplémentaires - incendie, sanitaire, technologique, etc. Dans ce cas, il est fortement recommandé de faire appel à un spécialiste.

Selon le SNIP 2.04.05-91, il existe plusieurs types de systèmes pour fournir de l'air pur aux pièces:

• avec une force aérienne naturelle;
• avec l'organisation forcée du mouvement du flux d'air;
• régimes combinés.

Faites attention! Lors de la conception, en plus des paramètres techniques, il est nécessaire de prendre en compte la composante économique, c’est-à-dire le coût d’exploitation du système de ventilation. Si la ventilation naturelle ne génère pas de coûts, les ventilateurs, les chauffages et les récupérateurs, qui font partie du système mécanique, consomment de l'électricité, ce qui augmente les factures de services publics.

Conception de ventilation naturelle

Ce moyen de fournir de l'air pur aux pièces est utilisé depuis des temps immémoriaux et reste populaire aujourd'hui. Dans ce cas, le mouvement de l'air est organisé en raison de la différence de température et de pression à l'extérieur de la maison (appartement) et à l'intérieur des locaux.

L'air pollué par les déchets humains est évacué par les canaux de sortie et aspiré par les fenêtres, les bouches d'aération, les crevasses et les pores des murs.

L'efficacité de cette ventilation est influencée par:

• direction du vent;
• température ambiante;
• pression atmosphérique

Cependant, si auparavant la cheminée avait joué le rôle d'évacuation et si une quantité suffisante d'air passait dans les interstices entre les bûches, les technologies de construction modernes permettaient une étanchéité presque complète de l'intérieur. Par conséquent, il est nécessaire de concevoir et d'installer des conduits supplémentaires d'alimentation en air et d'échappement. Ce n’est qu’alors que la ventilation naturelle fonctionnera efficacement.

Avantages et inconvénients

Avant d’examiner de plus près la conception de la ventilation à tirage naturel, examinons une nouvelle fois ses avantages et ses inconvénients.

Caractéristiques de la conception des canaux d'approvisionnement

La conception et le calcul de la ventilation doivent commencer par le système d'admission. Pour que l'air soit remplacé le plus efficacement possible, il est nécessaire de garantir le mouvement de l'air entrant à une vitesse égale à 0,2 mètre par seconde. Des vannes d’admission spéciales sont utilisées à cet effet.

Faites attention! De nombreux maîtres novices négligent l’installation de cet équipement, s’appuyant sur le fait que son rôle sera rempli avec succès par les fenêtres et les bouches d’aération. Cette approche est fondamentalement fausse. Premièrement, la perte de chaleur augmente tellement, deuxièmement, l'isolation phonique est perturbée et, troisièmement, une grande quantité de poussière de la rue pénètre dans la pièce.

Lors de la conception des conduits d’air d’alimentation, vous devez savoir qu’il existe deux types de vannes:

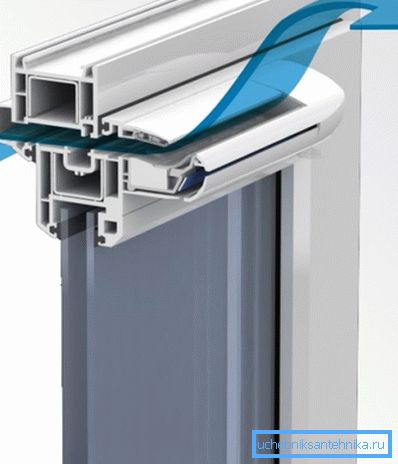

1. Venteux. Ils sont construits directement dans le cadre de la fenêtre (un trou doit y être fait). Ils laissent entrer une quantité suffisante d'air extérieur, réduisant ainsi le débit du flux entrant. Si la température est trop basse en dehors de la fenêtre, ils peuvent être fermés avec des volets.
2. Mur. Monté dans le mur entre le rebord de la fenêtre et le radiateur. La conception prévoit la présence d'un filtre et d'un silencieux. De plus, le flux d'air entrant sera chauffé. Le conduit d'air peut être équipé d'un registre automatique qui régule l'intensité de l'admission d'air en fonction des conditions extérieures (température et humidité).

Nuances de disposition des conduits d'échappement

Les instructions pour la conception de la ventilation naturelle, en plus des canaux entrants, nécessitent la présence de conduits d'évacuation.

Lorsque vous développez un projet vous-même, vous devez prendre en compte de telles fonctionnalités:

• les orifices d'évacuation doivent être placés dans les sanitaires et la cuisine, car c'est là que l'air est le plus pollué et le plus humidifié;
• l'extrémité de la cheminée dans le chalet doit s'élever au-dessus du toit à une hauteur supérieure à 0,7 mètre, sinon la pression différentielle ne sera pas suffisante pour l'apparition de la traction;
• la partie supérieure du canal d'échappement doit être protégée par un parapluie empêchant la pénétration de précipitations et d'objets étrangers;
• Il est préférable de faire le conduit de ventilation des tuyaux en acier inoxydable, plutôt que des briques, car leur surface intérieure lisse contribue à l'apparition de bons poids et ne crée pas de résistance au flux d'air.

Concevoir une ventilation combinée

Bien que le système naturel d'entrée et de sortie d'air soit plus rentable, il est conseillé d'opter pour le projet de ventilation combinée.

Dans ce cas, le circuit standard est amplifié aux bons endroits avec des équipements électriques, ce qui augmente la vitesse du flux d'air.

Dans ce cas, l’afflux est également organisé au moyen de vannes de sous-fenêtre ou de fenêtre, et le conduit d’échappement est équipé d’un ventilateur.

Voici quelques méthodes pour organiser un système efficace de ventilation combinée:

1. Dans un petit appartement ou une maison de campagne, il suffit d'installer des ventilateurs sur chacune des sorties de ventilation. En outre, l'extracteur électrique nécessaire situé au-dessus du poêle. Les ventilateurs peuvent être connectés à la même ligne électrique avec la lumière et allumés en même temps. Vous pouvez également installer des capteurs de mouvement. Le gros inconvénient de cette solution est le manque d’échange d’air naturel, c’est-à-dire que la hotte ne fonctionnera que lorsque l’équipement est en marche.
2. Le ventilateur est installé dans le conduit d’air commun, où sont alimentés les conduits d’air sortant de la cuisine et du bloc sanitaire. Le plus souvent, dans ce cas, tout le système est monté dans le grenier et les grilles de ventilation - au plafond. Il est important de bien calculer la section des conduits et la puissance des ventilateurs installés. Tous les paramètres nécessaires sont spécifiés dans la documentation jointe à l'équipement.

Dans certains cas, il est possible d'installer des ventilateurs sur les canaux d'entrée. Ils diffèrent des gaz d’échappement en ce qu’ils peuvent réchauffer l’air froid venant de la rue. Grâce à cet équipement, une pression accrue est générée dans les pièces, ce qui «évacue» l'air pollué dans les conduits d'air sortants.

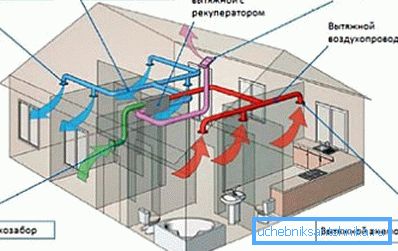

Conception de ventilation mécanique

Si la superficie de votre maison dépasse 300 mètres carrés. mètres, il est conseillé de réfléchir à la conception et à l’installation d’un système intégré de ventilation automatisée. C'est très efficace, cependant, seuls des spécialistes devraient être impliqués dans son développement et son installation.

Il faut prendre en compte de nombreuses fonctionnalités:

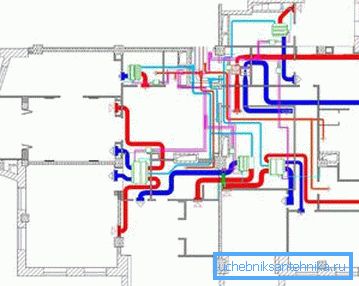

• le nombre et la taille des conduits d'air, le schéma de leur répartition dans la maison, l'emplacement des ouvertures d'entrée et de sortie;
• puissance des ventilateurs usagés;
• la nécessité d'installer des filtres, des récupérateurs, des stabilisateurs d'humidité, etc.

Le plus souvent, la conception d'un tel système est réalisée en même temps que la préparation des dessins du bâtiment résidentiel lui-même.

Le principal avantage du système de ventilation automatique par aspiration et aspiration est son fonctionnement entièrement automatique. Des composants électroniques spéciaux régulent indépendamment la vitesse, le volume et la température du flux d'air, en fonction des données obtenues à partir de capteurs externes.

Un autre avantage est la présence d'un récupérateur. Cet appareil chauffe le flux d'air entrant aux dépens de l'air sortant (sans leur permettre de se mélanger), ce qui peut réduire considérablement le coût du chauffage des locaux pendant la saison froide. Il est également possible d'installer une seule unité de conditionnement, ce qui crée un microclimat confortable dans toutes les pièces sans utiliser de systèmes séparés.

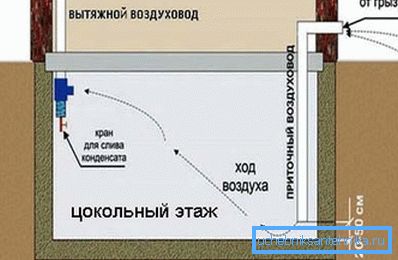

Ventilation de base

Si vous concevez vous-même un système de ventilation de chalet, n'oubliez pas le sous-sol et le sous-sol.

En règle générale, il existe de nombreux locaux auxiliaires à ce niveau:

• des ateliers,
• les saunas
• une laverie
• débarras,
• piscines et ainsi de suite.

Tous nécessitent une ventilation efficace, sinon une augmentation du taux d'humidité entraînera la formation de moisissures et de champignons sur les murs, ce qui affectera non seulement le microclimat du sous-sol, mais également celui de l'ensemble du bâtiment résidentiel.

Conclusion

Après avoir lu les informations ci-dessus, vous avez une idée des nuances inhérentes à la conception et à l’installation de divers types de systèmes de ventilation.

La vidéo de cet article est également consacrée à l’apprentissage de la conception de la ventilation de votre propre appartement ou chalet.
