Conception de la ventilation dans la maison: exigences

Le sujet de cet article est la conception de la ventilation dans une maison privée. Il n’existe pas d’études théoriques abstraites et de recommandations: le matériel proposé est un résumé de l’expérience pratique de l’auteur dans la conception d’un système de ventilation chez lui.

Avant-propos

Il y a quelques années, l'auteur de ces lignes est entré dans une nouvelle maison. Le bâtiment a attiré une belle vue depuis les fenêtres et une excellente réparation; Les premières impressions, bien sûr, étaient enthousiastes.

Cependant, le tout premier hiver (il convient de noter qu’il est plutôt doux: pour la Crimée d’hiver, même -5 est considéré comme une gelée rare) a révélé un certain nombre de problèmes.

• Les verres des fenêtres en métal-plastique étaient constamment embués. Le condensat allait se déposer et flaques d'eau sur le rebord de la fenêtre.
• Après un certain temps, l'air dans la maison est devenu lourd et moisi. Il y avait des odeurs désagréables.
• Les coins ont commencé à s’étouffer; les murs étaient mouillés au toucher. Un mois après, un champignon est apparu.

  Remarque: la moisissure n'est pas seulement laide. Le champignon accélère la destruction des structures du capital; en outre, les produits de son activité vitale sont considérés comme extrêmement nocifs pour la santé des habitants des logements contaminés.

• Avec une température apparemment assez confortable à la maison de + 18 ° C, il faisait subjectivement très froid.

Dernière joué un rôle décisif. Après plusieurs décennies en Extrême-Orient, l’idée de geler en Crimée semblait si peu naturelle qu’il a été décidé de consacrer tout son temps et tous ses efforts à résoudre le problème. C'était facile à trouver: la maison était complètement absente du système de ventilation.

À ce moment-là, le projet de ventilation de la maison lui paraissait extrêmement prohibitif et nécessitait des connaissances hautement spécialisées: il y avait un manque catastrophique d'expérience et de connaissances. D'autres actions ont été commises selon la méthode nationale d'essai et d'erreur. Cet article est une tentative de partager de bonnes idées.

Exigences réglementaires

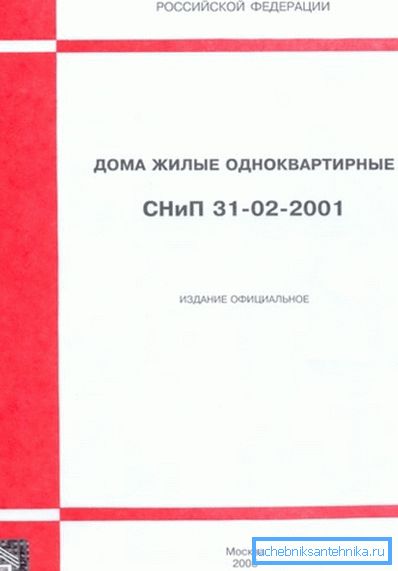

La conception et le calcul de la ventilation dans une maison privée étaient assez logiques pour commencer par la recherche de documentation réglementaire. La perquisition a été de courte durée: l'instruction a été retrouvée dans les SNIP domestiques 31-02-2001 Maisons unifamiliales.

Pour commencer, il s'est avéré que la température maintenue dans la maison ne respectait pas les normes en vigueur.

Changer les climatiseurs qui chauffaient la maison augmentait la consommation d’énergie, mais ne modifiait en rien la triste image: c’était toujours humide et très, très froid dans toutes les pièces. Oui, malgré la température appropriée.

Une section directement liée à la ventilation a fourni de nouvelles pistes de réflexion.

Il était facile de calculer le volume du plancher chauffant en hiver: il était de 240 mètres cubes. Cependant, en raison de la configuration spécifique, du manque d'équipements à gaz et de la présence de seulement deux habitants permanents, le calcul de la ventilation des maisons a été ajusté pour des raisons d'économie de chaleur: au lieu d'un échange d'air horaire de 240 m3, il a été décidé de s'arrêter à la moitié de la capacité de ventilation.

Faire bouillir le travail.

Mise en œuvre

Sélection du schéma

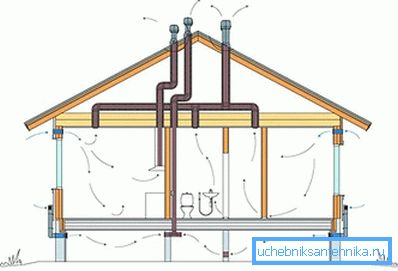

Dans le SNiP 31-02-2001 déjà mentionné, il existe trois concepts de ventilation:

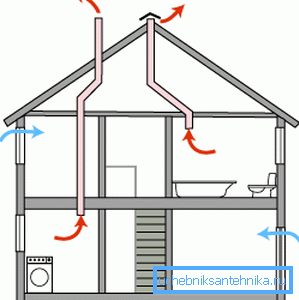

• Naturel - lorsque l'air sortant est forcé dans le conduit de ventilation en raison d'une circulation naturelle. Chauffé, il se précipite et est à l'entrée d'air; l'afflux est assuré par des grilles de ventilation dans la partie inférieure des murs ou par aspiration à travers des portes et des fenêtres non consolidées.

• Forcé - avec le pompage des gaz d’échappement et le forçage des ventilateurs d’air frais.
• Combiné - quand seul l'air est expulsé. La distribution est à nouveau organisée par des fenêtres et des portes qui fuient.

Il a été décidé de s’arrêter sur la troisième variante.

Il y avait plusieurs raisons.

1. Pour organiser l’échappement de la cuisine, de la salle de bain et des pièces, il était possible d’utiliser le canal emprisonné par les constructeurs entre le verrou sur lequel reposaient les dalles et le mur. Mais le canal d'admission devrait s'étendre, gâchant les murs.
2. La ventilation naturelle fonctionnerait avec des performances imprévisibles: des vents forts sont caractéristiques de la côte de Crimée en hiver. L'échappement forcé est limité par le ventilateur d'extraction; les vents affectent légèrement sa performance.

1. Le conduit de ventilation forcée peut avoir un diamètre inférieur à celui du conduit de circulation naturelle de l'air.
2. Enfin, il a attiré le faible prix des composants nécessaires au projet. En général, un tuyau avec un déflecteur, plusieurs grilles de ventilation, une trappe en plastique, un ventilateur avec un fil et un interrupteur étaient nécessaires.

L'assemblée

Il était facile d'assembler quelques équipements de vos propres mains.

1. Le canal entre la barre transversale et le mur a été ouvert du côté de la rue avec un coup de poing. Un tuyau avec un déflecteur niché dans le trou; le groove était zapen et puttié.
2. De l'intérieur du mur, une trappe en plastique a été installée dans le conduit pour installer, réparer et remplacer le ventilateur. À travers elle, le ventilateur lui-même était installé dans le tuyau; l'interrupteur est amené à une hauteur convenable.

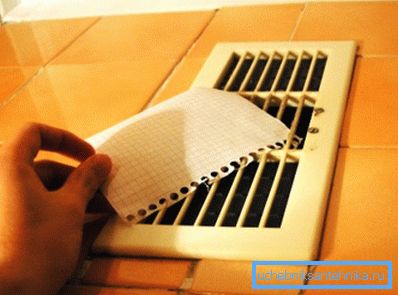

3. Des grilles de ventilation ont été installées le long du canal dans chaque pièce.

Sous-totaux

Pendant le premier jour du travail de ventilation forcée, l'air dans la maison a cessé d'être moisi; les odeurs désagréables ont disparu. La sensation de froid constant à 20 degrés de chaleur a été oubliée, comme un mauvais rêve.

Remarque: avec l'augmentation de l'humidité, la capacité calorifique et la conductivité thermique de l'air augmentent rapidement. C’est pourquoi, près des grands plans d’eau, la température légèrement au-dessus de zéro est tolérée au-dessous de -10 dans les régions à faible humidité.

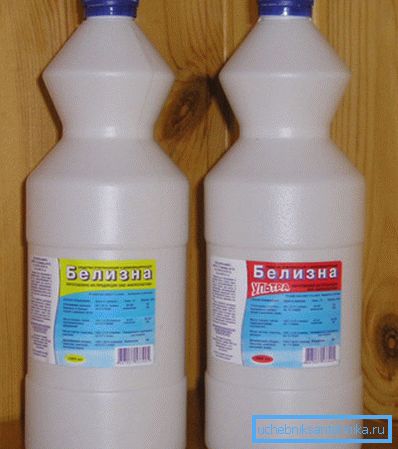

Le champignon a été détruit par le Belize. elle a également aidé à se débarrasser des traces de la vie de la moisissure - taches noires désordonnées.

Le seul problème était le sol froid: des fuites d'air froid à travers la porte d'entrée non pressurisée se sont fait sentir.

Entrée du sous-sol

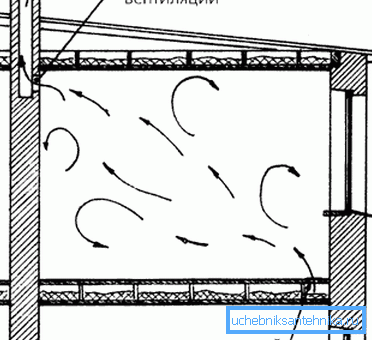

Enfin, débarrassez-vous du dernier malheur aidé l’apport d’air du sous-sol. En raison de l’approfondissement du sous-sol, la température autour de + 14 ° C a été maintenue toute l’année sans chauffage, malgré la fenêtre de ventilation constamment ouverte sur la rue.

Des trous pour l’aspiration de l’air chauffé ont été percés dans les dalles; sur eux recouvert de grilles de ventilation.

Le résultat était au-delà des louanges:

• Avec une surface de plancher de 75 m2, la puissance calorifique moyenne nécessaire pour maintenir une température confortable de 20 ° C n’est que de 2 à 4 kW, en fonction de la température extérieure.
• Lorsque le chauffage est complètement éteint, la température ne descend pas en dessous de + 12 ° C, même en cas de température négative en dehors de la fenêtre.

Conclusion

L'auteur espère sincèrement que son expérience sera utile au lecteur. Pour plus d'informations sur la conception de la ventilation dans votre maison, consultez la vidéo présentée dans cet article.

Des succès!
