Conception de la ventilation par extraction: règles de base

Une ventilation efficace est nécessaire pour chaque bâtiment, qu'il s'agisse d'un complexe industriel, d'un chalet ou d'un appartement dans un immeuble de grande hauteur. L’établissement préliminaire du projet vous permettra d’éviter les erreurs d’ingénierie lors du processus d’installation et de les réaliser de manière plus économique et efficace. Dans cet article, nous examinons les principes fondamentaux de la conception des systèmes de ventilation.

Dispositions générales

Pourquoi le bâtiment est-il ventilé? Examinons cette question plus en détail afin de bien saisir l’importance d’un système de ventilation à part entière:

But

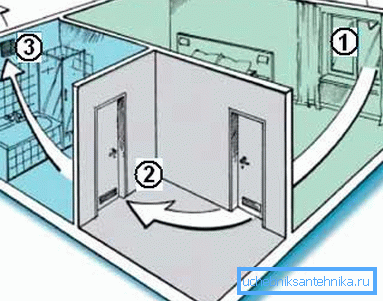

1. Remplacement des masses d'air. Si cela n'est pas fait, ils accumulent dans une pièce fermée:

• le dioxyde de carbone, qui est le produit de la respiration humaine;

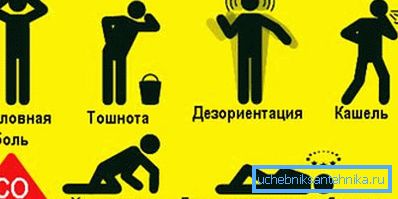

• le monoxyde de carbone provenant des appareils de chauffage et du poêle et représentant la plus grande menace pour la santé des résidents; (Voir aussi l'article Gofra pour la ventilation: caractéristiques.)

• les odeurs désagréables qui proviennent le plus souvent des toilettes et accompagnent le processus de cuisson;
• poussières, agents pathogènes et excrétions possibles d'éléments intérieurs.

L'air avec une telle composition est désagréable et même dangereux pour la consommation humaine, ce qui peut entraîner l'apparition de nombreuses maladies.

1. Élimination de l'humidité. Le séchage rapide et efficace des murs, du sol, du plafond et des meubles aide à prévenir l’apparition de champignons, de moisissures et le développement de processus de pourriture.

Conseil: en plus de la disposition du système de ventilation dans les lieux de formation de moisissures, il est recommandé d'appliquer des antiseptiques spéciaux. Cela augmentera considérablement l'efficacité du problème.

Espèces

Il existe deux options principales pour la mise en œuvre de la ventilation dans une maison ou un appartement privé:

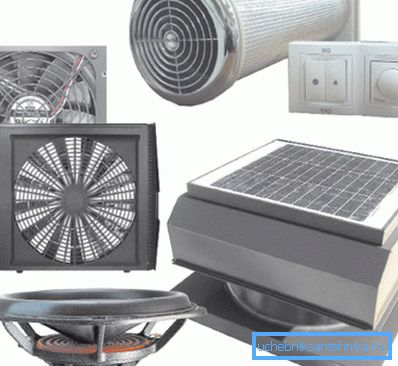

Pour les petits appartements, un système naturel est généralement suffisant, les hottes étant situées dans les toilettes de la salle de bain et, bien sûr, dans la cuisine. Mais pour une maison privée spacieuse de plusieurs étages, vous avez besoin d’une organisation plus complexe de la ventilation avec une conception préliminaire. (Voir aussi l'article Ventilation de toit: caractéristiques.)

Projet de rédaction

Vous pouvez faire la conception vous-même ou laisser les spécialistes le faire. Dans tous les cas, il convient de se familiariser avec les principes de base d’une telle tâche.

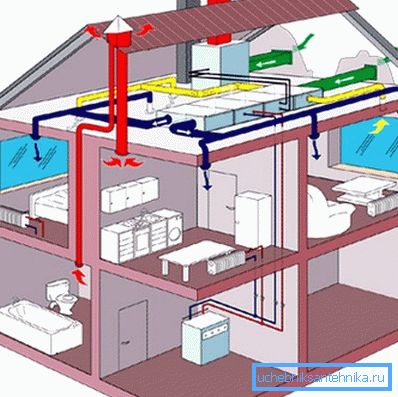

Astuce: il est recommandé de procéder à la conception du système de ventilation avant le début de la construction de la maison. Cela vous permettra d’obtenir une plus grande efficacité et d’adapter les conduits de ventilation à la conception des pièces, ce qui aura l’air plus esthétique que de les masquer dans un bâtiment déjà construit.

Tâche technique

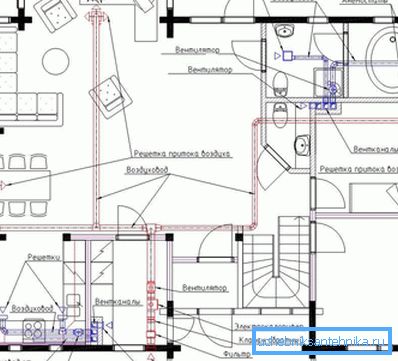

La conception de la ventilation par aspiration commence par la préparation de spécifications techniques, qui doivent prendre en compte:

• nombre de toutes les chambres;
• la superficie de chaque pièce;
• l'architecture de l'ensemble du bâtiment;
• les fonctions remplies par chaque pièce;
• le nombre et l'emplacement de tous les objets supplémentaires ayant une incidence importante sur le mouvement des masses d'air: salles de bain, climatiseurs, poêles, foyers et autres ouvrages d'art similaires.

Faire des calculs

Voyons maintenant comment calculer la ventilation d'échappement. Pour ce faire, nous devons trouver la puissance acceptable du système, mesurée par le nombre de mètres cubes d'air par heure qui le traverse, pour chaque pièce individuellement et pour le bâtiment dans son ensemble.

Cet indicateur dépend des deux paramètres suivants:

1. Taux de change d'une chambre individuelle. Cette valeur n'a pas de dimension et détermine l'intensité du remplacement des masses d'air en fonction de l'objectif fonctionnel de la pièce. Par exemple, pour les zones résidentielles, il est égal à 1, mais pas inférieur à 30 m.³/ h par personne, et pour les toilettes et cuisines plus polluées - 1,5 m mais pas moins de 60 m³/ h Ainsi, le calcul de la ventilation d'échappement est effectué par la formule:

L = n? V, où

L est l'indice de puissance requis, n le taux d'échange d'air normalisé, V le volume de la pièce.

Par exemple, prenons le salon de 6 x 4 m et une hauteur sous plafond de 2,5 m: 1? 60 = 60 m³/ h

1. Le nombre maximum de personnes en même temps. La conception de la ventilation dépend également du nombre de personnes pouvant se rassembler dans la pièce. Les instructions permettant de rechercher une telle relation sont les suivantes:

L = N? L_N, où

L est l'indice de puissance requis, N est le plus grand nombre de personnes pouvant être simultanément localisées dans la pièce, L_N - consommation d'air normalisée par une personne en fonction de la fonctionnalité de la pièce. Selon le SNiP, le dernier paramètre peut prendre les valeurs suivantes:

Autrement dit, si vous prenez un salon ventilé dans une maison où vivent 3 personnes, nous obtenons: 3? 30 = 90 m³/ h Puisque cette valeur est supérieure à celle calculée dans l'exemple précédent, en utilisant le taux de renouvellement de l'air, nous la prenons comme base pour des calculs ultérieurs.

Après tous les calculs nécessaires, il s'avère généralement que:

1. Pour les appartements d'immeubles à plusieurs étages, une ventilation d'une capacité de 100 à 500 m est nécessaire.³/ h

1. Pour les maisons privées - de 1000 à 2500 m³/ h

1. Pour bâtiments industriels - de 1000 à 15000 m³/ h Le calcul de la ventilation par extraction des locaux industriels est le plus complexe et le plus volumineux.

Caractéristiques de la conception de la ventilation pour les pièces d'une superficie supérieure à 1000 m²

Plus le projet est complexe et plus le nombre de nœuds qu'il inclut est élevé, plus son prix est élevé. Cela devrait être pris en compte lors de la commande par des experts.

Vous devez également veiller à la présence d'éléments tels que:

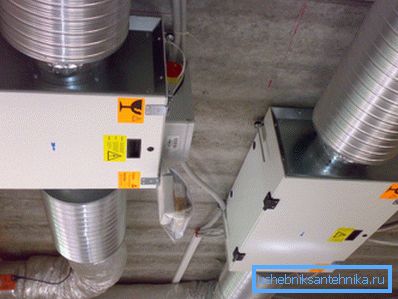

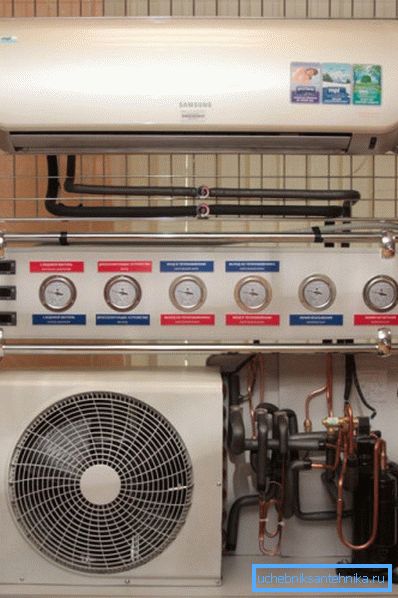

1. Chambre de ventilation. Il s'agit d'une pièce séparée spécialement aménagée, qui contient tout le matériel nécessaire à la mise en œuvre d'une ventilation forcée efficace. La température à l'intérieur devrait être approximativement au même niveau tout au long de l'année.

1. Isolation de haute qualité. Si pendant la journée les sons provenant du système de ventilation peuvent sembler acceptables pour vous, alors la nuit, quand le silence règne, ils peuvent causer d’énormes inconvénients.

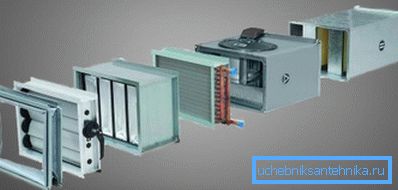

1. Lorsque vous utilisez un chauffe-eau comme élément chauffant, vous devrez également effectuer une alimentation en eau et veiller à l'imperméabilisation des locaux.

Conclusion

Nous avons examiné comment calculer la ventilation d'échappement, ainsi que les caractéristiques de sa conception. Sa capacité est mesurée en nombre de mètres cubes d'air autorisés par heure, qui est affecté par la fonction fonctionnelle de la pièce et par le nombre maximum de personnes dans la pièce en même temps.

Certains calculs peuvent être effectués indépendamment, mais pour les bâtiments de grandes superficies, il est préférable de faire appel à des professionnels, car les erreurs commises par l’expérience peuvent coûter beaucoup plus cher que le paiement de leur travail.

La vidéo de cet article vous présentera une quantité supplémentaire de matériaux directement liés au sujet indiqué.La conception préliminaire vous aidera à créer une ventilation plus efficace.
