Conception des systèmes de ventilation - les principales
Comme on le sait, le microclimat dans la maison et les autres pièces dépend en grande partie de l'efficacité avec laquelle l'échange d'air est réalisé. Comme l'installation et la conception des systèmes de ventilation et de climatisation sont assez coûteuses, il est logique de se familiariser avec les principales fonctionnalités de rédaction de tels projets. Vous économiserez ainsi beaucoup d'argent et éviterez les erreurs les plus courantes.
Types de ventilation dans les bâtiments privés
Étant donné que la conception et le calcul des systèmes de ventilation dans les grands objets industriels et autres nécessitent des connaissances approfondies dans ce domaine et des recherches complexes, seuls les professionnels doivent effectuer ce travail. De quoi faire basculer des maisons privées, faites alors un simple projet sur les forces même à ceux qui n'ont pas la connaissance dans ce domaine.
Dans les petits bâtiments résidentiels, 2 types principaux de systèmes sont mis en œuvre, nous les examinerons plus en détail:
| Ventilation naturelle | Ses principaux avantages sont la simplicité et le faible coût, car vous n’avez pas besoin d’équipements supplémentaires, dont le prix est assez impressionnant. De plus, ces communications ne nécessitent pas de maintenance périodique. Les inconvénients incluent une fonctionnalité médiocre dans les bâtiments à parois épaisses, des pièces de grande surface et la complexité du projet dans des bâtiments déjà construits. |
| Ventilation forcée | Cette option est plus avancée car le mouvement de l’air est assuré par un ventilateur ou l’ensemble du système d’injection. Parmi les avantages, nous pouvons souligner la possibilité de régler l’échange d’air, la présence de filtres, le contrôle de la température et de l’humidité dans les locaux. Les inconvénients sont le coût considérable et la complexité du projet avec leurs propres mains |
Design et travail de conception
Comme indiqué ci-dessus, la conception et l'installation de systèmes de ventilation seuls ne sont possibles que sur de petits objets, pour lesquels la complexité des communications est faible et la probabilité d'erreur est minimale. Déterminez quels sont les facteurs fondamentaux à chacune des étapes.
La conception
Tout d’abord, vous devez décider du type de système à implémenter.
En ce qui concerne les options naturelles, les facteurs importants suivants peuvent être identifiés:
- La distance maximale entre l'entrée et la sortie dans le système ne doit pas dépasser 6 mètres. Ceci fournit la traction nécessaire et garantit une efficacité élevée du système.
- Les entrées doivent fournir le débit d’air requis (comment le calculer, nous allons regarder un peu plus bas).
- Le collecteur de sortie doit être situé à au moins 1 mètre de la surface du toit, sinon la poussée pourrait changer sous l’influence du vent.
Faites attention! Rappelez-vous deux règles simples: dans le système de ventilation naturelle, le nombre de coudes doit être minimal et la longueur des canaux doit être aussi courte que possible. Cela garantit une efficacité élevée du système.

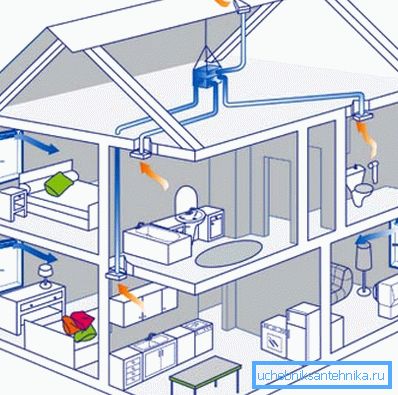

En ce qui concerne les communications avec circulation d’air forcé, il est important de rappeler que la conception des systèmes de ventilation est réalisée en tenant compte des exigences suivantes:
- Tout d’abord, il est déterminé quels sont les éléments du système; c’est une étape cruciale pour laquelle la précision est importante, car l’acquisition d’éléments superflus, comme leur absence, dans le processus de travail est extrêmement indésirable.

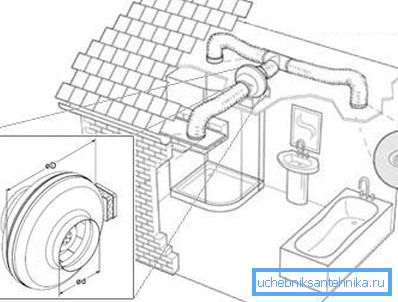

- Ensuite, vous devez déterminer où ces éléments ou d’autres éléments du système seront situés, il est préférable de planifier chaque pièce et de déterminer les nœuds qui y seront situés exactement.
- Le mieux est d’inclure le projet de ventilation dans le plan général du bâtiment afin de faciliter l’installation car les conduits d’air peuvent être situés dans les cavités des murs et les cloisons entre les planchers. De plus, les trous pour certains éléments et leurs points de fixation seront initialement fournis, ce qui simplifiera grandement le travail.
- Une attention particulière doit être accordée aux locaux tels que la cuisine, la salle de bain, la salle de bain, le garde-manger, la chaufferie - ils ont besoin d'une ventilation de haute qualité et d'un échange d'air accru (par exemple, dans les pièces très humides, le volume d'échange d'air par heure devrait être trois fois supérieur à celui d'un salon. ).

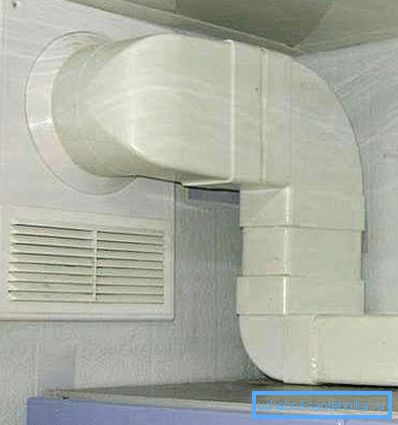

Faites attention! Afin de simplifier les travaux d’installation et de montage, il est parfois conseillé de ne pas utiliser de tuyaux ronds, mais carrés ou rectangulaires. Il est bien plus pratique de les placer dans des cavités.
Travail de conception
Pour commencer les travaux, vous devez avoir un plan de construction avec les paramètres de toutes les pièces et leur fonction. La quantité d'air requise est calculée individuellement pour chaque pièce et est mesurée en mètres cubes par heure.
Il existe deux méthodes principales de calcul du renouvellement d’air requis pour une pièce: nous allons examiner les caractéristiques de chacune d’elles:
- Vous pouvez utiliser le facteur de multiplicité multiplié par le volume d'une pièce particulière. C'est-à-dire que la longueur de la pièce est multipliée par la largeur et la hauteur. Le résultat est le volume en mètres cubes. Pour les salons, le coefficient est égal à 1, c'est-à-dire que la quantité d'air à échanger par heure est égal à leur volume. Pour les salles de bains et les locaux techniques, le coefficient est de 3.
- Une autre option de calcul est l’utilisation de normes de consommation d’air par personne. Pour les chambres à coucher, ce chiffre est de 20 mètres cubes par heure, pour les autres salons - 40, pour le logement, la salle de bain et la cuisine - 60. Autrement dit, dans le salon de la maison où vivent 4 personnes en permanence, le volume d'échange d'air doit être de 160 mètres cubes. heure, cette instruction assez simple aidera à faire des calculs rapidement et avec précision.
Il est également très important de choisir la taille des conduits d’air, en particulier si la conception du système de ventilation est réalisée de manière indépendante. Le tableau ci-dessous vous permet de déterminer le volume d’échange d’air en fonction du débit.
Faites attention! Rappelez-vous que le diamètre minimum autorisé pour les canaux d'échange d'air naturel ne doit pas être inférieur à 10 cm, pour les systèmes obligatoires, pas moins de 6 cm.
Conclusion
Dans tous les cas, la meilleure solution serait de s’entendre sur le projet fini et sur les résultats des calculs effectués par des spécialistes. La vidéo de cet article vous aidera à mieux comprendre certaines des caractéristiques des œuvres en question.
