Conduits d'air flexibles pour la ventilation:

Dans cet article, nous allons parler de ce que sont les conduits d’air flexibles pour la ventilation, comment et à partir de quoi ils sont fabriqués et quelles sont les caractéristiques de leur utilisation. Le sujet de l'article présente un intérêt considérable car, outre le fonctionnement dans les systèmes industriels, des conduits de ventilation flexibles sont utilisés lors de l'installation d'extraits ménagers dans les cuisines.

Malgré la vente d'une vaste gamme de canaux rigides ronds et rectangulaires, la nécessité d'utiliser des tuyaux flexibles ne devient pas moins pertinente. La raison de la popularité est que le canal dur sur certaines parties inconfortables de la surface ne peut pas être installé.

Là encore, sur certaines surfaces comportant un grand nombre de sections en saillie, la mise en place d’une structure rigide comportant un grand nombre de joints n’est tout simplement pas rentable. L'utilisation de plusieurs robinets peut remplacer l'achat d'un tuyau flexible, caractérisé par un haut degré d'étanchéité et une fiabilité de fonctionnement.

Variétés principales

Actuellement, des conduits d'air flexibles en métal et en plastique pour la ventilation sont en cours de fabrication. Les deux catégories de produits sont utilisées dans la construction de systèmes de ventilation aspirante domestique. Examinez plus en détail les caractéristiques du dispositif de ces espèces.

Les canaux en plastique sont constitués des types de matériaux polymères suivants:

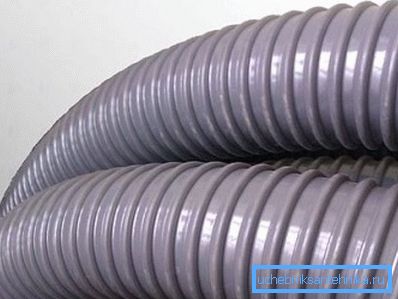

• Le polychlorure de vinyle (PVC) avec renforcement en spirale en acier est utilisé pour la fabrication de conduits avec une surface interne relativement lisse.

Les canaux en PVC flexibles sont fabriqués par extrusion sur des équipements entièrement automatisés. Le prix du produit fini est donc relativement bas.

Les profilés en PVC ne sont pas résistants à l'abrasion, mais ils sont en même temps complètement transparents et constituent donc le meilleur choix pour les hottes d'appareils de l'industrie du bois. Le diamètre des produits en PVC est limité à la plage de taille de 16 à 200 mm.

Important: Un inconvénient important des conduits d’air en chlorure de polyvinyle est leur faible résistance aux basses températures. Ils ne peuvent donc pas être utilisés dans des systèmes d’admission combinés au chauffage. En outre, lorsque la température descend en dessous de + 5 ° C, ces produits perdent leur souplesse et deviennent fragiles.

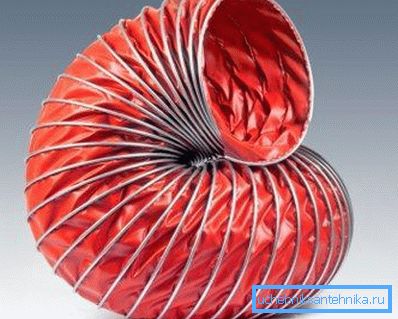

• Viniuretan avec renforcement à partir d'une spirale en acier est utilisé pour la production de conduits d'air sur le principe de la soudure d'un ruban polymère avec une spirale en métal.

L'avantage de ces conduits est leur grande résistance aux déformations mécaniques et leur niveau de bruit extrêmement faible. Ce type de conduit de ventilation est le plus flexible. Par exemple, un produit peut être lié à un noeud sans compromettre son intégrité.

En raison de la grande résistance et de la variété des tailles, ces conduits d’air flexibles peuvent être utilisés aussi bien pour la construction de ventilation que pour le raccordement de systèmes de climatisation.

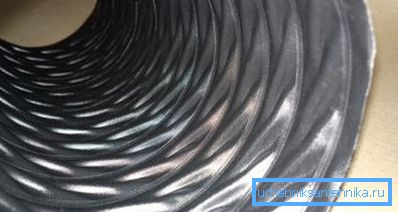

• Les conduits d'air en polyoléfine ou en polyuréthane (PU) avec renforcement en acier à spirale présentent une résistance moyenne. Les produits peuvent être utilisés dans le dispositif d'extraits domestiques. Un inconvénient important de ces produits est le faible aérodynamisme de la surface intérieure nervurée.

Important: en raison du manque de douceur des parois internes, les conduits d’air fabriqués avec ces matériaux sont plus susceptibles de se boucher que leurs homologues à surface interne lisse.

Les produits métalliques sont présentés dans les catégories suivantes:

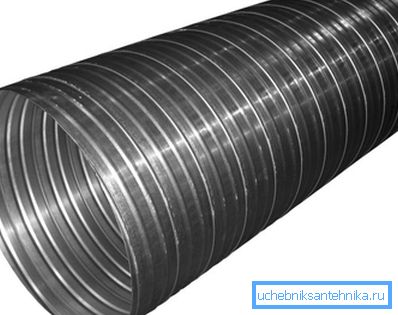

• Conduits d'air en acier pour la ventilation sont fabriqués à partir de tôle d'acier, découpés en bandes. La bande est façonnée en spirale, à la suite de quoi un tuyau monobloc est fabriqué à partir de la billette.

Ces conceptions se distinguent par un poids important et une grande résistance. Pour une plus grande durabilité, l'acier est galvanisé avant le début des travaux de production.

• Conduits d'air en aluminium pour la ventilation également en bande de métal, à partir de laquelle un tuyau rond est formé. Les nervures résultantes sont reliées entre elles par un verrou pliant.

De tels produits peuvent être pliés presque à angle droit sans dommage pour l'étanchéité. De plus, les produits en aluminium, ainsi que leurs équivalents en acier, sont utilisés efficacement dans la plage de températures allant de -30 ° C à + 300 ° C.

Important: les conduits métalliques flexibles ne sont pas la meilleure solution pour un usage multiple. Si le conduit de ventilation est installé et prend la forme nécessaire, il est souhaitable de ne pas le redresser plus tard.

Fonctionnement des conduits de ventilation flexibles

Conformément au TU 36 736 93 pour les conduits de ventilation en métal, ces produits sont utilisés dans divers domaines industriels, pour l'aménagement de bâtiments résidentiels et publics, etc.

Les technologies modernes permettent de fabriquer de tels tuyaux non seulement flexibles, mais également véritablement étanches. Malgré l'augmentation de la fonctionnalité et de la demande, le prix des conduits flexibles n'est pas beaucoup plus élevé que celui des analogues rigides.

Une condition importante assurant l'efficacité du fonctionnement de ces produits est l'exactitude des travaux d'installation. De plus, l'efficacité du fonctionnement des conduits d'air peut être assurée en nettoyant à temps la cavité interne des obstructions.

Considérez quelles sont les caractéristiques de l’installation de canaux flexibles.

Caractéristiques du travail d'installation

Raccordement des conduits métalliques pour la ventilation dans les virages. Pour obtenir une tension optimale, vous devez utiliser des coudes rigides en métal à angle de rotation réglable. Le genou est monté de manière rigide sur les structures de support, ce qui permet de fournir la tension de conduit requise sur les sections indirectes de la ligne.

Cette technologie de montage offre des avantages tels que:

• Réduire la résistance de la surface interne du conduit du fait que le manchon interne est correctement tendu.
• La possibilité d'ajuster l'angle de pliage dans la plage de 90 à 180 degrés;
• Maintenir le degré de mobilité requis du conduit de ventilation pendant le fonctionnement du système.
• Fiabilité de la fixation d'un conduit flexible dans les virages.
• Faible probabilité de casser le conduit de ventilation flexible aux points de retournement.

Important: L'utilisation de gaines flexibles est soumise à un certain nombre de restrictions, notamment l'inadmissibilité d'installation dans des colonnes montantes verticales, dont la hauteur est supérieure à 6 mètres. De plus, les canaux flexibles ne doivent pas être utilisés sans prendre en compte des paramètres tels que la résistance à la chaleur, les caractéristiques de conception, etc.

Le manuel d'installation suppose la conformité aux exigences suivantes:

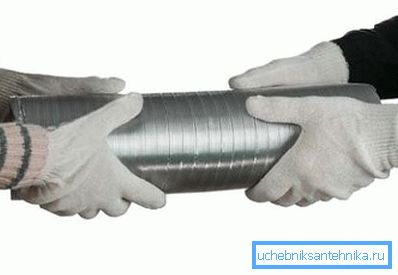

• Lors du démarrage des travaux d'installation, il est nécessaire d'étirer complètement le manchon de conduit intérieur avec vos propres mains afin d'éliminer les courbures et les pertes de pression.
• Les tuyaux flexibles en excès sont coupés. N'installez pas le système de ventilation en laissant en réserve la longueur supplémentaire du conduit.
• Les supports suspendus sont choisis en tenant compte d'une largeur suffisante pour que le diamètre extérieur de la chemise (coque) ne change pas de forme.
• Pour le passage des structures murales, nous utiliserons certainement des manchons ou des adaptateurs métalliques qui assureront la sécurité du conduit flexible pendant l'installation et les opérations ultérieures.

Le travail d'installation est effectué comme suit:

• Les conduits d'air flexibles et résistants à la température pour la ventilation sont coupés à l'état étiré à l'aide de ciseaux en métal, tandis que la partie en spirale est piquée par une tondeuse. Lorsque vous travaillez avec des canaux en plastique, la coque en polymère est coupée à l'aide d'un couteau tranchant, tandis que l'hélice est piquée à l'aide d'une pince.
• La connexion est réalisée au moyen d'un coupleur à tétine, d'un ruban auto-adhésif en aluminium ou d'un mastic. L'entrée du conduit dans la buse doit être d'au moins 50 mm
• Connexion pour la force supplémentaire fixez l'attache en nylon ou en métal.
• L'installation des conduits semi-rigides est réalisée par fixation sur les brides et fixation à l'aide de vis.
• À la fin des travaux, nous vérifions le serrage des connexions.

Conclusion

Vous savez maintenant quels sont les conduits d’air en PVC pour la ventilation et leurs équivalents en métal. Ainsi, vous pourrez sélectionner les modifications des gaines de ventilation qui répondront aux besoins du système d’échange d’air utilisé.

Vous pouvez trouver des informations plus utiles et informatives en visionnant la vidéo dans cet article.
