Conduits de ventilation et conduits d'air dans les

Aucune construction de maison d'habitation n'est complète sans l'installation et le raccordement d'un système de ventilation naturelle ou forcée. Dans les bâtiments à plusieurs étages, les conduits d'air intégrés en brique ou en béton massif sont utilisés le plus souvent pour l'évacuation de l'air évacué d'une zone résidentielle dans l'atmosphère, qui sont installés immédiatement lors de la construction d'une maison. Lorsque la cheminée de ventilation est bouchée ou s’il est nécessaire de transférer le conduit dans un autre endroit, de nouveaux conduits de ventilation rectangulaires en métal ou en plastique sont utilisés pour une installation externe.

Règles pour l'aménagement des conduits de ventilation

Lorsque vous effectuez des travaux de réparation ou d’installation, vous devez savoir que le montage d’un nouveau système de ventilation ou le rééquipement du système de ventilation existant doit être effectué en stricte conformité avec les codes et règlements de construction en vigueur.

Pour faciliter la tâche du lecteur, cet article fournit un bref aperçu des principales caractéristiques de la disposition des conduits principaux et des conduits de ventilation dans les habitations et les appartements privés.

Variétés de conduits de ventilation

Selon leurs caractéristiques de conception et le positionnement relatif des conduits de ventilation par rapport aux murs porteurs du bâtiment, tous les conduits d'air peuvent être divisés en plusieurs types.

1. Les conduits de ventilation intégrés de section rectangulaire ou carrée sont généralement posés dans les murs de soutènement d'un bâtiment lors de sa construction. Dans leur fabrication, on utilise le plus souvent des conduits de ventilation en briques à la main ou la formation de blocs spéciaux en béton armé destinés à l'installation de tels systèmes.

1. Les conduits d'air faux ou suspendus sont le plus souvent des conduits plats de ventilation sous forme de structures préfabriquées en forme de caisson en tôle d'acier galvanisée.. L'installation et la connexion de tels systèmes sont effectuées après l'achèvement des travaux de construction et de finition et, en cas de réaménagement des locaux, après l'achèvement de la reconstruction, conformément à un projet technique spécialement développé.

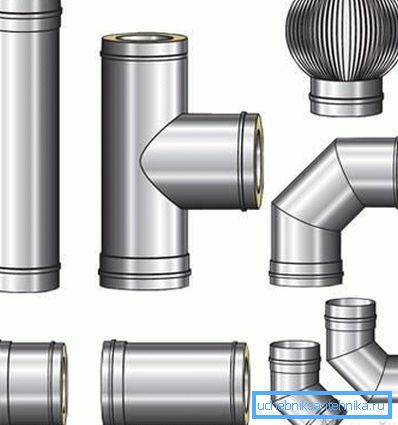

2. Externe ou en d'autres termes, les conduits de ventilation supplémentaires sont une structure de bâtiment isolée qui est installée à l'extérieur du bâtiment.. Un tel système peut être constitué de briques, de béton plein, ainsi que de tuyaux en métal préfabriqué en acier galvanisé ou inoxydable.

Astuce! Il est recommandé de poser les conduits d’air dans les maisons privées parallèlement à la cheminée de l’appareil de chauffage, à proximité immédiate de celle-ci. Un tel agencement, en raison du flux d'air chaud ascendant, peut considérablement augmenter les envies de fumer et ainsi améliorer l'efficacité du système de ventilation.

Choix des matériaux

Actuellement, un grand nombre de matériaux différents sont proposés pour l'installation de conduits d'air, dont le prix peut varier considérablement, mais le choix judicieux dépend principalement des conditions spécifiques de construction et de l'utilisation spécifique d'une pièce.

1. Les conduits d'air intégrés en béton monolithique ont une résistance et une durabilité élevées, sont faciles à entretenir. De plus, avec un remplissage monolithique uniforme, ils ont une faible résistance au mouvement du flux d'air.

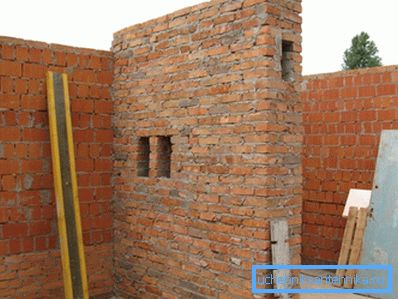

2. La brique pleine a des propriétés opérationnelles similaires. Toutefois, dans la plupart des cas, la maçonnerie des conduits de ventilation peut créer une turbulence turbulente qui réduit considérablement les envies de fumer. Il est donc recommandé de l'utiliser lors de l'installation de systèmes de ventilation à circulation d'air forcée.

1. Les canaux de ventilation en métal et en plastique ne présentent pas cet inconvénient, mais ils sont moins durables et doivent donc être protégés des chocs mécaniques externes. En outre, tous les produits métalliques (à l'exception de l'acier inoxydable) sont soumis à la corrosion atmosphérique et nécessitent par conséquent une protection supplémentaire contre l'humidité résultant de la formation de condensat.
2. Pour une installation à l'intérieur d'un mur de brique ou de béton, des conduits encastrés en amiante-ciment sont également utilisés. Du point de vue de l'aérodynamique et des performances, ce matériau est le plus approprié pour l'installation de systèmes de ventilation intégrés lors de la construction d'un bâtiment en brique ou solide.

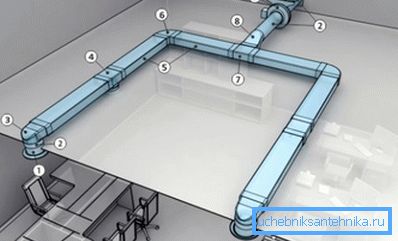

3. Pour l’installation d’un système de ventilation dans un espace confiné, tel que derrière les plafonds suspendus ou derrière les panneaux muraux en placoplâtre, les conduits de ventilation plats de faible épaisseur, en plastique ou en métal, conviennent bien.

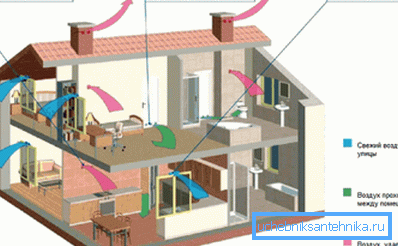

Astuce! En cas de ventilation à flux libre à montage automatique avec circulation d’air naturelle, il est recommandé d’utiliser des conduits de ventilation ronds en plastique car, du fait de leur forme et de leur surface interne lisse, ils offrent une résistance minimale au mouvement de l’air.

Fabrication indépendante du conduit

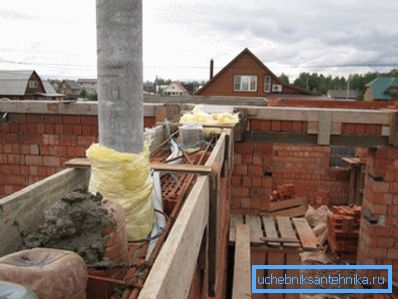

Comme mentionné ci-dessus, il est préférable d'utiliser un tuyau rond en amiante-ciment pour l'installation d'un conduit intégré; par conséquent, des instructions pas à pas pour l'installation d'un tel conduit de ventilation dans un mur en maçonnerie seront présentées ci-dessous.

1. Un mur de briques et une brique et demie s'étendent de la manière habituelle jusqu'au niveau de l'emplacement de l'évent.
2. Au bas du tuyau en amiante-ciment, coupez la paroi frontale selon la ligne axiale, à une hauteur de 120 mm, de manière à former une fenêtre à gradins à son extrémité.
3. Sur le plan supérieur de la maçonnerie, installez le tuyau en amiante-ciment avec la fenêtre découpée dans la pièce et fixez-le temporairement aux structures du bâtiment (colonnes, poutres, plafond) à l'aide d'un fil à tricoter.
4. Continuez la maçonnerie de la même manière, en plaçant la brique sur le bord devant et derrière le tuyau en amiante-ciment.
5. Ainsi, vous devez amener l'extrémité supérieure du tuyau en amiante-ciment avec la brique environnante à un niveau qui ne soit pas plus bas que la partie supérieure de la crête du toit.

Astuce! Pour raccorder un conduit de ventilation horizontal à une colonne montante verticale située à d'autres étages, à la bonne place du tuyau en amiante-ciment, il est nécessaire de couper une fenêtre rectangulaire ou carrée de largeur égale à son diamètre et d'au moins 120 mm de hauteur.

Exigences techniques réglementaires

Lors de l'exécution indépendante de travaux d'installation, il est nécessaire de respecter les normes et règles généralement acceptées relatives à la disposition des systèmes de ventilation. La forme de la section interne et les dimensions des conduits de ventilation doivent être strictement conformes aux exigences des documents réglementaires.

1. L'évent d'évacuation dans la pièce doit être situé aussi près que possible du plafond et la distance entre le bord supérieur et le plafond ne doit pas dépasser 100 mm.

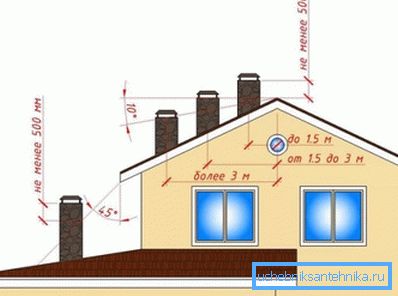

2. Si la sortie du tuyau sur le toit ne se trouve pas à plus de 1500 mm du faîtage du toit, sa hauteur doit être au moins 500 mm plus haute que celle du faîtage.

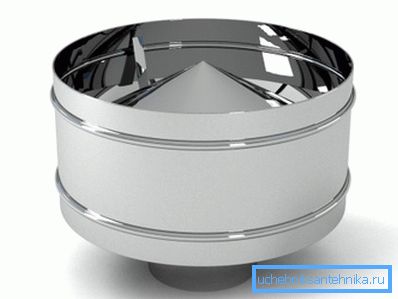

3. Pour améliorer la poussée naturelle et protéger la colonne montante verticale des précipitations, sa sortie doit être équipée d’un déflecteur spécial en acier inoxydable.

1. Les colonnes montantes verticales à circulation d'air naturelle doivent avoir une section d'au moins 140-180 cm?, Ce qui correspond approximativement à un diamètre de tuyau de 120-150 mm.

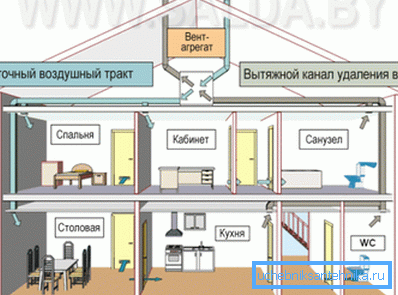

2. La section des colonnes montantes verticales à circulation d'air forcée doit être d'au moins 90-130 cm², ce qui correspond à un diamètre de conduite circulaire de 100-130 mm.
3. Tous les conduits de ventilation verticaux et horizontaux traversant des escaliers, des greniers ou d’autres locaux non chauffés doivent être munis d’un isolant thermique en feuille de polystyrène expansé ou en laine minérale d’une épaisseur minimale de 50 mm.
4. Pour assurer une poussée normale, dans les systèmes à circulation d'air naturelle ou forcée, toutes les connexions doivent être parfaitement étanches et exemptes de signes visibles de dommages.

Conclusion

Quels que soient le matériau et la technologie de fabrication choisis, tous les conduits d'aération et de ventilation conformément au SNiP 2.04.05-91 "Chauffage, ventilation et climatisation" doivent être entièrement conformes aux caractéristiques techniques spécifiées dans le présent document réglementaire.

Pour obtenir des informations plus détaillées sur ce problème, vous pouvez visionner la vidéo présentée dans cet article ou lire la documentation réglementaire et technique correspondante sur notre site Web.
