Corrugation pour la ventilation: choisissez et installez

Dans cet article, nous allons parler de ce qui constitue une ondulation en aluminium pour la ventilation et des produits similaires à partir d’autres matériaux. De plus, nous examinons quelles sont les caractéristiques du choix de ces structures. Bien, et bien sûr, nous allons donner un certain nombre de recommandations pratiques pour l’installation de cannelures de ventilation.

Informations générales

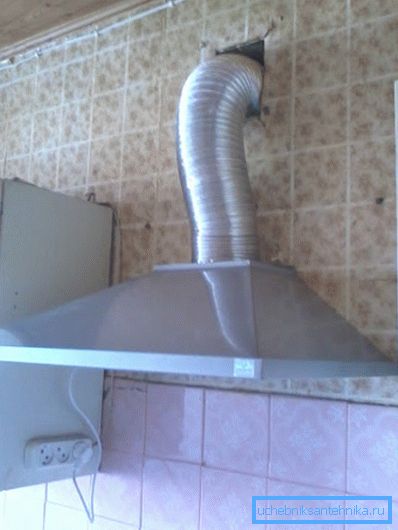

Le tuyau ondulé de ventilation est un élément essentiel pour raccorder les hottes modernes. Il ne fait aucun doute que le manchon de ventilation en carton ondulé ne ressemble pas à une boîte en plastique spéciale.

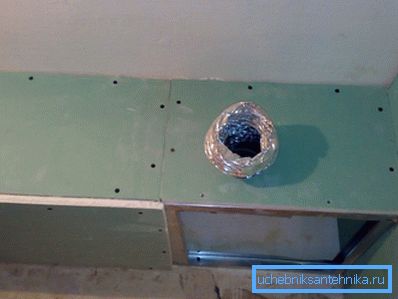

Le fait est que le manchon rond est difficile à cacher dans le mur ou à couvrir d'éléments décoratifs. Cependant, malgré ces difficultés, dans certains cas, un tuyau ondulé est tout simplement irremplaçable.

Par exemple, un tuyau ondulé est utilisé pour la ventilation dans les endroits difficiles d'accès, où, en raison de multiples virages et coudes, il est difficile de monter une boîte en plastique ordinaire.

Les principaux types de conduits d'air et leur classification

Actuellement, les conduits d'air conçus pour attacher les hottes sont représentés par les modifications suivantes.

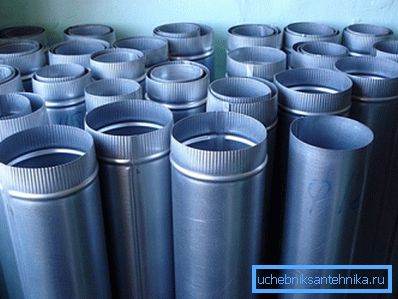

1. Tuyau en plastique ou en métal (boîte dure) avec une surface interne parfaitement lisse. L'absence de relief interne garantit un fonctionnement silencieux des équipements de ventilation. La surface extérieure lisse assure à son tour l'esthétique de l'aspect de l'élément de liaison.

Le seul inconvénient majeur de ces constructions est un faible degré de flexibilité et, par conséquent, l’impossibilité de l’utiliser sur des murs et des plafonds à relief de surface complexe.

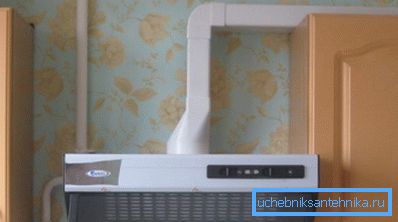

Il est conseillé d'utiliser des conduits d'air en plastique lorsqu'ils peuvent être recouverts d'un plafond suspendu, de panneaux décoratifs et d'autres structures de protection. Le prix d'un conduit en plastique est élevé par rapport aux homologues en métal.

1. Le tuyau en aluminium ondulé pour la ventilation est une option plus pertinente et populaire, car il présente de nombreux avantages, parmi lesquels nous notons les suivants:

• haute résistance à l'usure;
• résistance aux déformations mécaniques;
• facilité de travail d'installation;
• faible charge sur les sols des bâtiments
• étanchéité absolue, malgré la mobilité des articulations;
• résistance aux températures élevées (jusqu'à + 250 ° C) et, par conséquent, possibilité d'utilisation pour les gaz d'échappement des systèmes de chauffage autonomes;

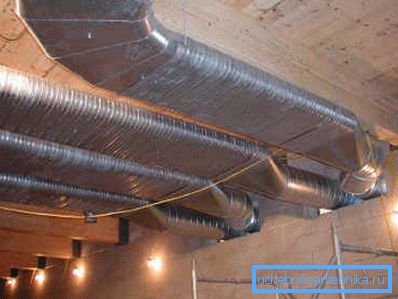

• universalité d'utilisation, étant donné que l'ondulation ayant le même succès est exploitée dans les locaux d'utilité publique, d'habitation et technique;
• prix raisonnable et, par conséquent, le coût attractif du système de ventilation fini dans son ensemble.

Cependant, outre les avantages évidents, il existe au moins des lacunes évidentes, parmi lesquelles:

• faible rigidité du conduit de ventilation dans son ensemble;
• faible intensité du flux d'air due à une aérodynamique insuffisante de la surface interne des parois;
• la difficulté de diagnostiquer des dommages ou des obstructions, ainsi que la difficulté de nettoyer et de désinfecter les conduits de ventilation;
• En raison d'un certain nombre de caractéristiques structurelles, les conduits flexibles en aluminium ne peuvent pas être utilisés dans des systèmes de ventilation hautes performances.

Caractéristiques de construction

Les conduits d'air flexibles sont structurellement un produit multicouche en aluminium et une couche de polyester. L'élément de renforcement d'une conception est la spirale en acier. La spirale non seulement définit le degré de rigidité requis pour le produit, mais permet également de modifier la direction du tuyau tour à tour sous la forme d'un accordéon caractéristique.

Les conduits d'air en aluminium de l'intérieur peuvent être lisses ou ondulés.

• Les modifications avec une surface intérieure lisse sont caractérisées par des propriétés aérodynamiques accrues.. Par conséquent, il est conseillé d’installer de telles modifications des conduits d’air sur les itinéraires long-courriers.

Un inconvénient important des modifications avec une surface intérieure lisse des murs est une installation plus complexe.

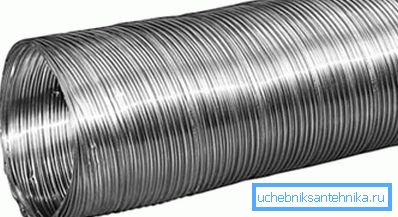

• Les conduits d'air en aluminium ondulé se caractérisent par une aérodynamique réduite, mais malgré cet inconvénient, ils peuvent être réglés dans n'importe quelle direction, ce qui simplifie grandement l'installation.

Caractéristiques de sélection

Que rechercher lors du choix d'un conduit ondulé pour la ventilation? Comme la technologie d'installation et de fonctionnement de ces éléments de connexion est la même, quelle que soit la marque du fabricant, nous nous concentrons sur le diamètre de la section.

En conséquence, afin de faire le bon choix, il est nécessaire de s’inspirer des paramètres de sortie de l’équipement que vous prévoyez de raccorder via un conduit flexible.

Si l'instruction de dessin implique l'utilisation d'ondulations d'un certain diamètre, c'est ce diamètre qui doit être utilisé, car la différence entre les dimensions réelles et les dimensions indiquées entraînera une installation impossible ou une étanchéité insuffisante du raccord.

Les diamètres standard des ondulations en aluminium fabriquées industriellement sont les suivants:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

En règle générale, les tailles énumérées sont suffisantes pour l'installation de tous les extraits de fabrication industrielle et de tout autre équipement devant être raccordé à un système de ventilation.

Important: lors de l’achat d’un conduit d’aspiration domestique, rappelez-vous que le conduit de ventilation avec un grand nombre d’angles droits et une longueur de plus de 2 mètres affecte négativement les performances du système. La solution à ce problème peut être l’acquisition d’un canal plus petit, de diamètre inférieur, pouvant être raccordé à la hotte au moyen d’un adaptateur.

Sélection en fonction de la présence d'isolant

Le prix des gaines flexibles en aluminium dépend en grande partie de la présence d'une couche intermédiaire d'isolation. Les modifications sans aucune isolation sont installées et exploitées dans le système de ventilation forcée, où il n'y a pas d'exigences particulières pour le niveau de bruit et la sécurité incendie.

Les modifications avec une couche d’isolation coûtent un ordre de grandeur beaucoup plus cher que les modèles classiques mais, malgré leur prix plus élevé, elles offrent un certain nombre d’avantages non négligeables, notamment: faible bruit, haute résistance aux hautes températures.

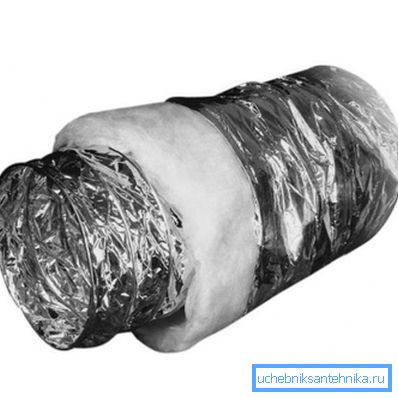

Une couche de laine minérale est utilisée comme isolant dans de telles constructions. En conséquence, la conception des modifications isolées est un sandwich composé d’une couche d’aluminium, d’une couche de coton et d’une couche d’aluminium.

Les structures multicouches sont largement utilisées dans les cas où l’autoroute est aménagée dans des pièces où un niveau de bruit élevé est inacceptable.

Travaux d'installation

Lors du montage dans la cuisine, le manchon de ventilation ondulé est conçu pour être dissimulé dans l’une des armoires murales. Une autre bonne option est l’emplacement du tuyau dans l’espace au-dessus du set de cuisine.

Pour l'installation, aucun adaptateur spécial n'est requis car le tuyau est flexible et traverse tous les angles sans effort.

Le manuel d'installation manuel ne représente rien de difficile:

• Au début, nous dilatons le conduit d’air afin d’émettre moins de bruit lorsque le système fini fonctionne.
• Fixez le tuyau au tuyau du système d'échappement à l'aide d'un collier spécial. De même, l'ondulation est fixée sur le trou d'échappement.
• Si le dispositif d'échappement avec une section ronde est attaché à celui-ci directement ondulation. Si le trou est rectangulaire, achetez un adaptateur spécial ou un canal de forme transversale rectangulaire.

Important: L'utilisation d'adaptateurs réduit les performances du système. Il est conseillé d’acheter immédiatement un conduit d’air de la même forme et de la même taille que le port d’échappement, afin de ne pas sacrifier les performances et de ne pas faire fonctionner le capot en mode amélioré.

• Au bout de l’évent, il est conseillé d’installer une grille à mailles fines afin d’empêcher la pénétration de divers insectes et de la saleté provenant de l’extérieur. Cependant, pendant le fonctionnement, cette grille devra être nettoyée régulièrement pour éviter les blocages et la dégradation des performances du système.

Conclusion

Nous avons donc parlé des principaux types de conduits d’air utilisés dans les appareils de ventilation domestiques. De plus, nous avons examiné les caractéristiques du choix et de l’installation d’ondulations flexibles.

Vous pouvez trouver plus d'informations utiles en regardant la vidéo dans cet article.
