Déflecteur de ventilation: appareil, principe de

Le déflecteur de ventilation est un appareil simple qui permet d’augmenter l’efficacité du système dans une limite de 20%. Nous voulons parler du principe de fonctionnement, des caractéristiques et des types de ces appareils, et nous concentrer sur la manière de monter le déflecteur de ventilation de vos propres mains.

Déflecteurs de systèmes de ventilation

Dispositif et principe de fonctionnement

Tout d'abord, il est nécessaire de déterminer ce qu'est un déflecteur en ventilation, car la portée affecte fortement la conception de l'appareil. Dans les systèmes d'alimentation et d'échappement de ventilation naturelle, le déflecteur est installé sur le dessus du canal d'échappement pour augmenter la poussée en créant une zone de pression réduite.

Le principe de fonctionnement de l'appareil est basé sur la loi de Bernoulli, dont l'une des conséquences est l'effet de la dilution de l'air dans un flux de section variable. Plus le débit est élevé, plus la chute de pression est perceptible.

Faites attention! Ainsi, nous voyons qu'en raison de l'énergie éolienne soufflant sur le tuyau, un vide relatif est créé dans la zone de son extrémité, ce qui entraîne les masses d'air à l'intérieur du tuyau qui sont dirigées vers le haut, créant une poussée supplémentaire.

Si nous considérons le déflecteur de ventilation, nous verrons plusieurs parties principales (variante TsAGI):

1. Diffuseur. C'est un morceau de tuyau en forme de cône tronqué, qui est porté par un côté étroit sur le tuyau. Augmente la pression dans le tuyau à son extrémité, augmentant ainsi la différence de pression et l'activité d'éjection de l'air extrait par le vent;
2. Parapluie ou casquette. Il sert à protéger le canal des précipitations, débris et autres objets étrangers;
3. Cylindre extérieur ou logement. Coupe le vent, créant une région de basse pression.

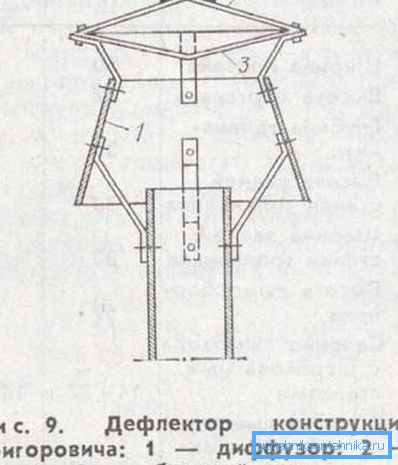

Dans la version de la construction de Grigorovich, nous verrons une image légèrement différente.

La structure de l'appareil comprend les nœuds suivants:

1. Diffuseur. Nous voyons ici le même cône tronqué, mais porté sur le tuyau avec un côté large, et la section de ce côté dépasse la section de la pointe. Ce détail est également appelé "verre", auquel cas la tête du tube sera le "verre inférieur";
2. Parapluie ou casquette. Remplit une fonction de protection, comme dans l'exemple précédent;
3. Cône inversé. Il est installé sous la hotte avec son sommet vers le bas et sert à empêcher l’accumulation d’air sous le parasol, ainsi qu’à créer, avec le diffuseur, un flux de vent décroissant sur le capuchon.

Faites attention! Dans la variante de Grigorovich, on voit que l'éjection se produit dans deux directions: dans la direction du cône inverse et dans la direction du côté large du diffuseur. Le débit sous un cône inverse augmente en raison du rétrécissement du canal, ce qui entraîne une augmentation de la différence de pression.

Espèces

Le choix d'un évent pour la ventilation doit être basé sur les variétés librement disponibles et les conditions météorologiques de votre région.

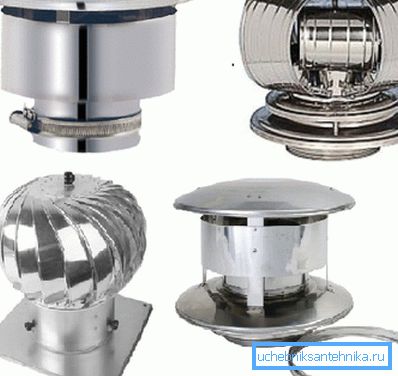

Considérez les modèles les plus courants:

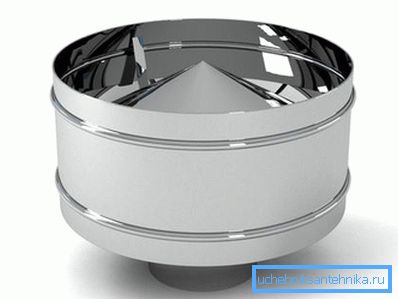

• La conception de l'institut central d'aérohydrodynamique (TsAGI) est l'une des variétés les plus populaires. Les caractéristiques de conception dont nous avons discuté ci-dessus;
• Modèle Grigorovich. C'est peut-être le type de déflecteur le plus répandu dans notre pays et à l'étranger. La conception est également discutée dans le chapitre précédent;
• Conception de plaque ouverte Astato. Aussi très commun et populaire en raison de la simplicité de son appareil et de son efficacité;
• Modèles rotatifs. Ce sont des dispositifs complexes avec une partie tournante et un système spécial d’aubes supportant cette rotation. Une caractéristique distinctive est le prix plus élevé et l'efficacité;

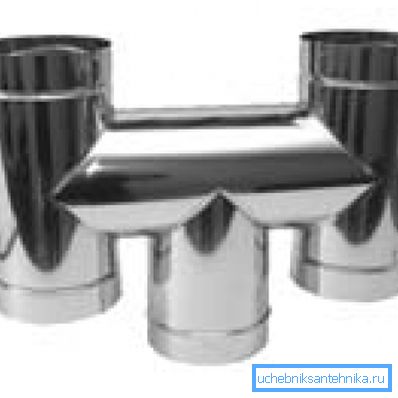

• Modèles en forme de H. Ils se distinguent par la présence de deux déflecteurs à la fois sur une pointe;
• Déflecteurs, girouettes. Ce sont des buses rotatives à quille qui font pivoter la structure dans le sens du vent afin que ses écoulements tombent dans le système de trous et de pales, provoquant l’effet de l’éjection de gaz du conduit.

Faites attention! En règle générale, le tuyau d'échappement est affiché sur le toit. Cela crée une différence dans les valeurs de gravitation de la pression atmosphérique et permet également d'installer le déflecteur dans un espace exposé au vent.

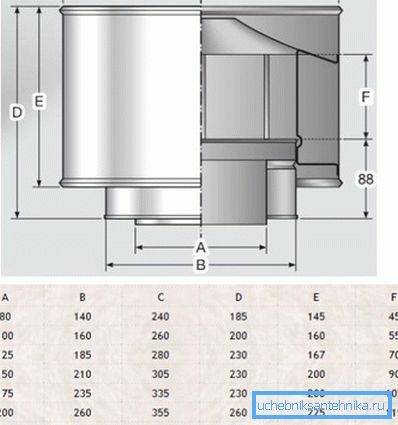

Outre le concept de l'appareil, nous aurons besoin des dimensions des sections transversales des canaux et des cylindres ou de leur rapport. Le calcul du déflecteur pour la ventilation est effectué sur la base de ces rapports ou est effectué à partir de zéro pour un appareil spécifique.

Si nous parlons de matériaux, tous les modèles sont généralement composés de deux types de matières premières: le métal ou le plastique. Les plus couramment utilisés sont l'acier galvanisé, l'étain, l'acier inoxydable et l'aluminium.

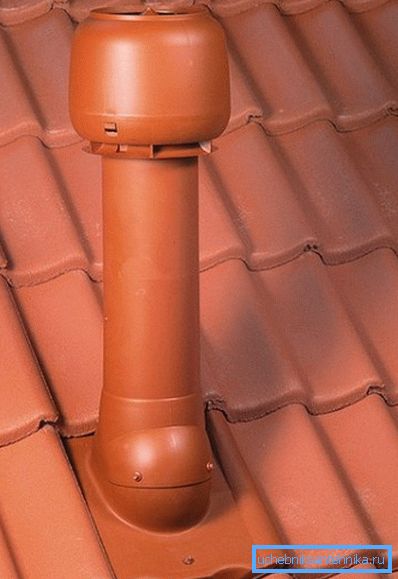

L'évent en plastique a un coût inférieur, une variété de couleurs, mais craint les températures élevées et se détériore rapidement.

L'assemblée

Pour ceux qui ont acheté le déflecteur, nos instructions d’installation:

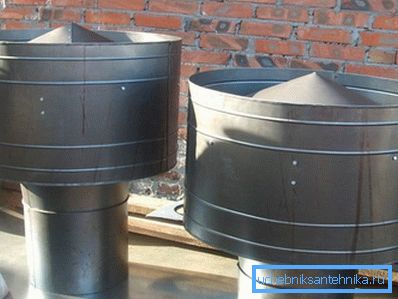

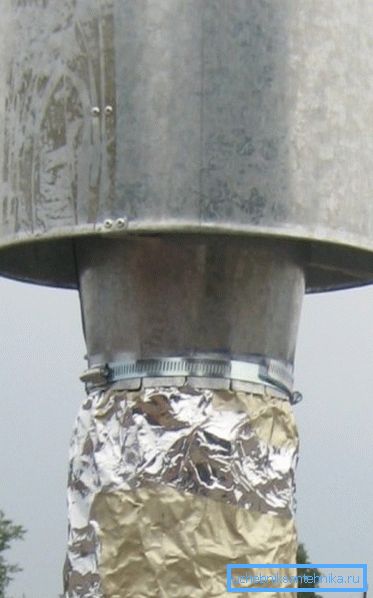

1. Sur la plupart des modèles, l’appareil est doté d’une buse inférieure, qui se porte sur le tuyau et est fixée à l’aide de colliers, de boulons ou de rivets. Pince - la meilleure façon de monter;

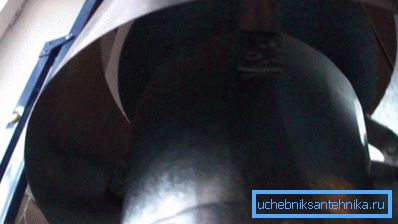

1. Le diffuseur au tuyau inférieur est fixé aux supports avec une connexion filetée. Généralement, il s’agit de 3 ou 4 supports, qui sont fixés à l’extrémité de la buse avec des écrous et les extrémités opposées des supports divergents sont insérées dans les trous du diffuseur et sont également fixées avec des écrous;

1. Dans la partie supérieure du boîtier du diffuseur monté rack pour le bouchon. Ceux-ci peuvent être des supports de vis ou des plaques boulonnées. Une casquette avec ou sans cône inversé est fixée aux poteaux.

Faites attention! Le diamètre du parapluie doit dépasser le diamètre de la sortie du diffuseur, sinon une pluie oblique tombera à l'intérieur du canal.

Conclusion

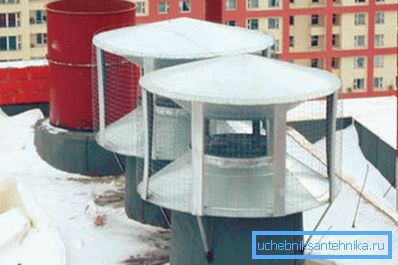

L'utilisation de déflecteurs vous permet d'augmenter la ventilation de tirage et de le protéger du vent. Il est également possible d'augmenter l'efficacité globale du système et de le protéger contre l'inversion de poussée.

La vidéo présentée dans cet article vous aidera à mieux comprendre les règles relatives à l’appareil et à l’installation de cette conception.
