Éléments de ventilation et leur valeur dans le système
Comme vous le savez, tout système est constitué d’un ensemble de composants qui assurent le bon fonctionnement et le maintien de conditions optimales à l’intérieur des locaux. Il peut s'agir de produits fabriqués à partir de matériaux divers. Si les pièces métalliques antérieures étaient surtout utilisées, on utilise de plus en plus d'éléments de ventilation en plastique. Ils se distinguent par leur faible poids et leur coût relativement abordable.
Principaux types d'éléments

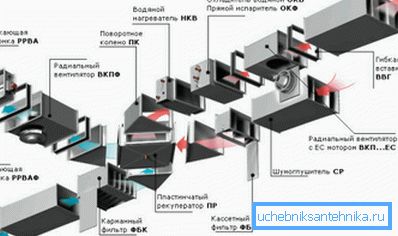

Malgré le fait que le nombre d'éléments différents est très grand, il existe une certaine liste qui est utilisée presque toujours, considérons les nœuds principaux présents dans presque tous les systèmes.
| Ventilateurs et systèmes de ventilation | Avec ce type d'appareil, vous pouvez déplacer l'air à travers le système ou effectuer son entrée ou sortie directe de la pièce. Si les volumes d'air sont importants, on utilise alors des installations entières à productivité élevée, capables de réaliser une ventilation sur une longue période. |
| Conduits d'air | À travers ces éléments, l'air est déplacé dans la bonne direction. Sans ces composants simples, le fonctionnement du système est impossible, il est donc souhaitable de choisir des produits de haute qualité, leur prix est légèrement supérieur, mais la fonctionnalité et l'apparence sont bien meilleures. |
| Réchauffeurs d'air | Utilisé dans les communications pouvant modifier la température de l'air fourni. De plus, ce sont les appareils de chauffage qui sont le plus souvent utilisés car ils peuvent être utilisés pour réduire les coûts de chauffage en maintenant une humidité et une composition d'air optimales. |
| Éléments filtrants | Sans filtres à air, il est difficile d’imaginer les systèmes les plus simples. Grâce à eux, les poussières de la rue ne pénètrent pas dans les bâtiments; parfois, il y a un processus inverse quand l'air des locaux de production est nettoyé des composants nocifs afin de les empêcher de pénétrer dans l'atmosphère. |
| Éléments régulateurs et de verrouillage | Conçu pour modifier l'intensité de l'alimentation en air, ainsi que sa redistribution et son mélange tout en régulant les indicateurs de température. De nombreuses variétés de ce type de nœuds sont sélectionnées individuellement pour chaque projet. |
| Distributeurs d'air | Ce groupe de produits comprend tous les éléments par lesquels de l'air pénètre dans la pièce ou en est retiré. Ils sont fabriqués sous forme de grilles, de panneaux, d'assemblages, équipés en outre de ventilateurs, d'éléments fendus, etc. |
| Éléments d'isolation thermique | Ils sont utilisés pour isoler les conduits d’air afin d’éviter les pertes de chaleur ou le froid, ainsi que pour éviter la condensation à la surface. |
Fonctions des noeuds du système et leurs caractéristiques
Nous avons passé en revue les types d’éléments, nous allons maintenant nous concentrer sur chacun d’eux plus en détail. Ces informations vous aideront à choisir les meilleures options pour un système particulier.
Ventilateurs et unités de ventilation
C'est l'un des éléments de base, car l'air à l'intérieur du système bouge et crée une perte de charge nécessaire au mouvement de l'air.
De par leur conception, tous les appareils de ce type peuvent être divisés en trois groupes principaux:

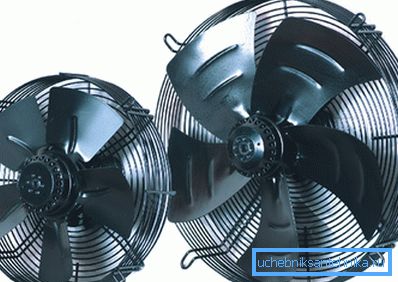

- Les dispositifs axiaux ou axiaux sont simples et compacts, ce qui en fait une option très populaire parmi les développeurs.. Les instructions d'installation sont simples, nous pouvons donc dire que le ventilateur axial est idéal pour les petits systèmes.
- Les ventilateurs centrifuges ou, comme on les appelle également, des ventilateurs radiaux, sont un boîtier en forme de cochlée dans lequel sont placées les pales qui alimentent l’air dans une direction.. Le plus souvent effectuées dans un boîtier en métal et sont conçus pour le mélange d'air d'aspiration.
- Les ventilateurs diamétraux sont utilisés dans les systèmes de climatisation et les rideaux d’air sont également très répandus.. Ils se présentent sous la forme d’une roue pouvant atteindre 120 cm de long et perpendiculaire au sens de l’air dans les conduits d’air. Ainsi, il est facile de modifier le sens du flux. Ses caractéristiques distinctives sont des performances élevées et un niveau de bruit très faible pendant le fonctionnement.
Vous pouvez acheter des ventilateurs séparément et en tant que section ou unité distincte, c'est-à-dire que tous les éléments sont assemblés en un seul nœud, installé à un emplacement particulier, en fonction du type de disposition, les options suivantes peuvent être distinguées:
- Installations situées dans les conduits de ventilation.
- Systèmes internes situés dans les chambres de ventilation.
- Systèmes montés sur le toit.

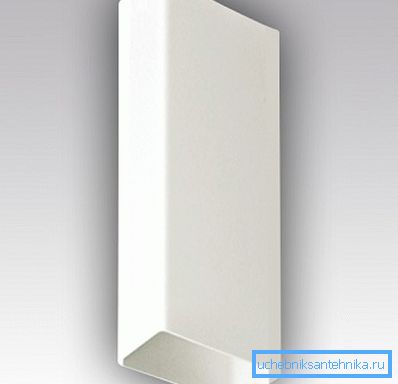

Conduits d'air
Tous les éléments des conduits de ventilation peuvent être divisés en groupes en fonction d'un attribut particulier. Par exemple, en fonction du matériau de fabrication, les options suivantes sont disponibles:
- Produits métalliques (le plus souvent en acier galvanisé ou inoxydable).
- Les structures métalliques sont des unités de plastique renforcées d’une couche de métal ou d’un cadre en métal.
- Les produits en plastique diffèrent par le matériau dans lequel ils sont fabriqués, car différents types de plastique ont des caractéristiques différentes.
Faites attention! Si vous faites le travail vous-même, vous devez sélectionner des produits avec des connexions à bride, car il s’agit de l’option la plus simple et de la plus haute qualité.
Réchauffeurs d'air
Utilisé dans les systèmes où il est nécessaire de contrôler la température du flux d'air, il existe plusieurs variétés principales:
- Les appareils à eau utilisent de l’eau chauffée à 90-95 degrés lors de leur fonctionnement. Les composants suivants sont utilisés comme échangeur de chaleur: radiateurs tubulaires et à plaques, tubes en spirale et autres variantes.
- Les systèmes à vapeur utilisent la chaleur de la vapeur d'eau, qui est libérée dans l'air à travers un échangeur de chaleur, le plus souvent en cuivre, en aluminium ou en un autre alliage présentant des propriétés de conductivité thermique élevées.

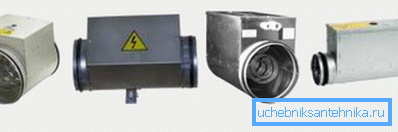

- Les aérothermes électriques utilisent le courant, l’élément de travail principal est une spirale qui chauffe jusqu’à des températures élevées.

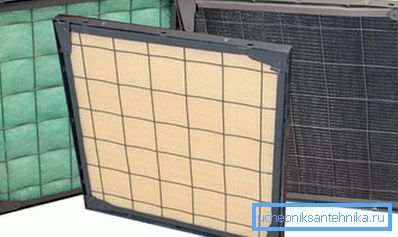

Les filtres
Ce groupe de produits est conçu pour nettoyer l’air vicié ou évacué. En choisissant l’une ou l’autre des options, vous devez suivre le degré de contamination et la qualité de nettoyage requise.
Selon les normes généralement acceptées, tous les filtres peuvent être divisés en 3 groupes principaux:
- Nettoyage grossier.
- Bon nettoyage.
- Nettoyage extra fin.
Souviens toi! Pour assurer un nettoyage correct de l'air, il est nécessaire que l'élément filtrant soit installé de manière étanche dans un cadre spécial, tandis que son accès doit être libre pour permettre son remplacement.
Unités d'arrêt et de contrôle
Il existe de nombreux types de tels dispositifs, considérez leurs principales options:
- Selon la méthode d'exécution des vannes, il existe des variantes non isolées et isolées (isolées).
- Selon la nature du travail, il existe des éléments de blocage (à deux positions) et de réglage.
- Selon la nature des fonctions remplies, il est possible de distinguer les dispositifs de séparation, de mixage et de verrouillage.
- Il existe également des vannes anti-retour et conventionnelles, des diaphragmes de régulation et de nombreuses autres options plus complexes et sophistiquées.
Distributeurs d'air
À travers ces nœuds, l'air entre ou est éliminé de la pièce. Il existe un grand nombre de configurations, mais les plus populaires sont les suivantes:
- Plafond spécial.
- Construction à fentes.
- Treillis de différentes tailles et formes.
- Buses augmentant la pression.
- Dispositifs avec différentes buses qui peuvent être remplacés en fonction des fonctions exécutées.
Conclusion
En fait, pour obtenir une ventilation de haute qualité et productive, vous n'avez pas besoin d'être un professionnel, mais il est néanmoins préférable de coordonner la conception du système avec des spécialistes pour éviter les erreurs et les mauvais calculs.
La vidéo de cet article vous aidera à mieux comprendre certaines des caractéristiques du sujet.
