Fonctionnement des systèmes de ventilation: exigences

Le sujet de cet article concerne les règles de fonctionnement des systèmes de ventilation. Nous devrons étudier les documents réglementaires existants, qui stipulent à la fois les aspects techniques de la maintenance de la ventilation et les limitations associées à la sécurité du travail dans les entreprises.

Alors commençons.

Avant-propos

Les exigences en matière de mise en service, d’entretien de la ventilation, d’ordre de marche et d’arrêt depuis l’ère soviétique sont restées relativement ambiguës. Chaque ministère a publié son propre document réglementaire avec sa propre liste de recommandations. Il n’existe tout simplement aucune règle générale concernant un système de ventilation.

Remarque: la raison en est que les fonctionnaires ne sont pas enclins à bureaucratiser excessivement le travail de quelqu'un d'autre. Convenez que les exigences applicables aux entreprises de défense, à la production de médicaments insecticides toxiques et, par exemple, aux bureaux de poste différeront inévitablement.

Voici quelques exemples de documents de l'industrie.

• En 1977, le ministère des Communications a approuvé les instructions relatives à l'exploitation des systèmes de ventilation et de climatisation dans les entreprises de communication.
• En 1997, RAO United Energy Systems de Russie a publié un modèle de manuel d’instruction pour le fonctionnement du chauffage et de la ventilation des centrales thermiques.

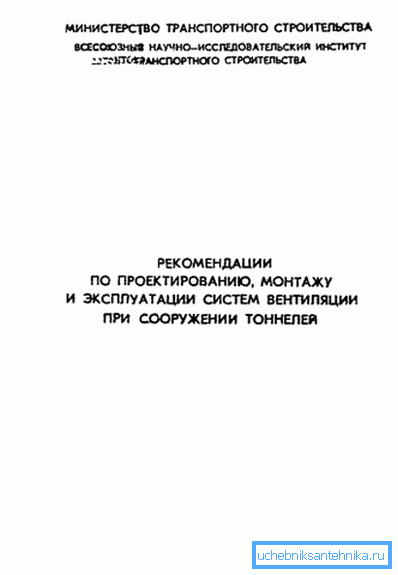

• L'année 1983 découle des recommandations adoptées par le ministère des Transports pour la conception, l'installation et l'exploitation de systèmes de ventilation pour la construction de tunnels.

L’objet de notre étude sera un document relativement ancien, datant de 1974 et conservant toute sa pertinence à notre époque, un document appelé BCH 316-73. Il a été choisi parce que les exigences et recommandations qui y sont énoncées sont assez universelles: le manuel d'instructions pour les dispositifs de ventilation des entreprises industrielles du Minmontazhspetsstroy n'est lié à aucune condition de production hautement spécialisée.

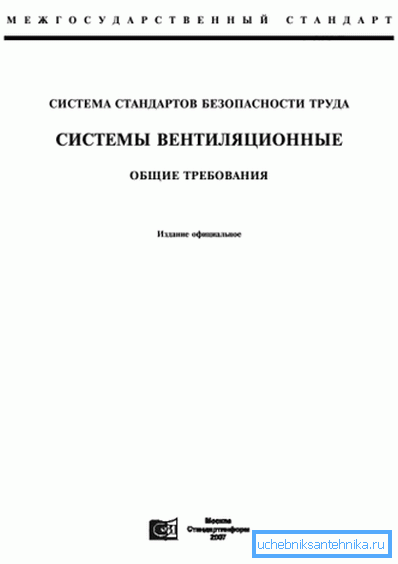

Outre les exigences opérationnelles, nous aborderons les restrictions liées à la sécurité au travail. Ils sont décrits en détail dans le document GOST 12.4.021-75 Système de normes de sécurité au travail. Systèmes de ventilation: exigences générales.

BCH 316-73

Le manuel d'instructions pour les systèmes de ventilation est divisé en plusieurs sections thématiques. Nous les étudierons dans le même ordre que dans le document.

Organisation des services opérationnels

La responsabilité de l'état et de l'efficacité de la ventilation est confiée à l'ingénieur en chef. La gestion technique de l'opération et de la réparation est assurée par le chef mécanicien en électricité (mécanicien en chef) de l'entreprise.

Le service de maintenance s'occupe de:

• Développement d'instructions de travail pour chaque site de production;
• Surveiller le respect de ces instructions;
• Vérification du respect des performances réelles des normes de conception de la ventilation;
• Contrôle du respect des normes sanitaires (notamment en ce qui concerne les concentrations limites de substances potentiellement nocives). Pour les contrôles périodiques de la composition de l'air, des employés du laboratoire de chimie de l'entreprise ou des tiers sont impliqués;

• Rédaction de la documentation technique pour la réparation programmée et la reconstruction de la ventilation;
• Supervision de l'état technique de l'équipement.

Dans la liste du personnel du département de l’ingénieur en énergie principal, l’unité du personnel est personnellement responsable du travail de ventilation. La position est déterminée par le nombre d'unités de réparation de l'équipement:

Sur et en dehors

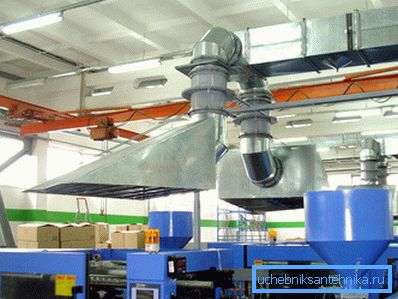

Les ventilateurs d'extraction d'admission et d'échange général sont activés 10 à 15 minutes avant le début du quart de travail. L'ordre d'inclusion doit être strictement défini: d'abord, le capot est allumé, puis l'entrée.

La mise hors tension est effectuée 10-20 minutes après la fin du poste dans l'ordre inverse: le capot est désactivé après le rinçage. Si l'entreprise est équipée d'une unité de chauffage et de ventilation, elle est transférée du mode d'échange d'air après la fin du quart de travail du mode d'échange avec la rue au mode de recirculation.

Les hottes aspirantes locales (parapluies sur les machines, zone de soudage, etc.) sont activées 3 à 5 minutes avant le début du poste de travail et éteintes 3 à 5 minutes après leur achèvement. Lorsque l'alimentation en air est arrêtée pendant une longue période (pendant la réparation de la ventilation ou lorsque la production est arrêtée), l'eau est complètement évacuée des appareils de chauffage.

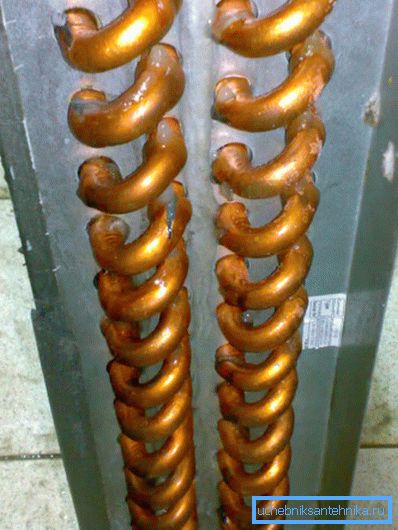

Le prix du non-respect de cette exigence est une probabilité élevée de dégivrage du circuit en hiver.

Un point important: pour vider le circuit, vous devez non seulement ouvrir les évents dans sa partie inférieure, mais également ouvrir l’aérateur par le haut. Sans fuites d’air, le liquide de refroidissement sera inévitablement suspendu dans les tuyaux.

Explosion et production dangereuse d'incendie

• Tous les travaux avec ventilation sont effectués uniquement avec l'autorisation du contremaître.
• Les chambres de ventilation sont contrôlées par les travailleurs de la ventilation au moins une fois par quart, avec enregistrement obligatoire des résultats de l'inspection dans un journal. Tous les défauts pouvant entraîner une accumulation de substances inflammables ou explosives sont éliminés immédiatement après leur détection.

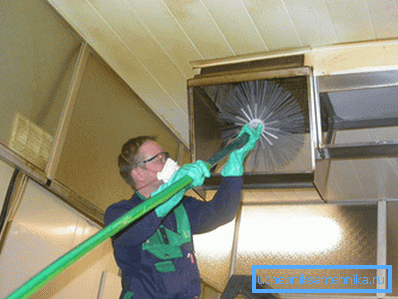

• Les conduits d'air, les séparateurs de poussière, les chambres et les filtres sont nettoyés périodiquement de la poussière, des autres contaminants et des objets combustibles. Le temps de nettoyage est enregistré par écrit.

• Il est interdit de stocker du matériel et des outils dans les pièces des unités de ventilation.
• Tous les travaux de réparation et de reconstruction de la ventilation sont effectués en dehors des heures ouvrables (de préférence les week-ends) après le nettoyage des équipements des dépôts inflammables et explosifs. Pour la réparation, l'autorisation écrite de l'atelier ou du chef de quart est requise.
• Les vannes ignifuges dans le mur doivent être sécurisées, sans interstices, scellées avec du mortier. Les soupapes elles-mêmes sont périodiquement nettoyées et lubrifiées si nécessaire.
• En cas d'incendie, la ventilation s'arrête et toutes les vannes sont déplacées en position fermée.

Les fans

Les ventilateurs doivent avoir un aspect aussi silencieux que possible. Une forte vibration dans le processus de travail est inacceptable.

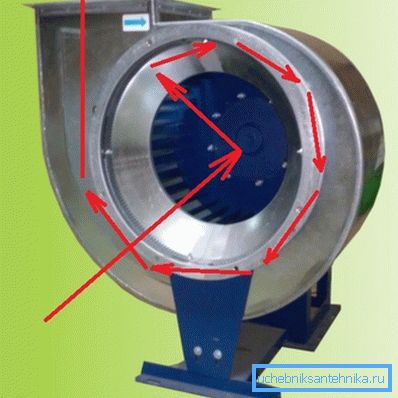

Le sens de rotation des ventilateurs radiaux doit correspondre à la forme de la cochlée.

Astuce: le sens de rotation de la roue fermée est facilement déterminé par l'extrémité libre de l'axe du moteur électrique.

Les pales de la turbine ne doivent pas présenter de déformations visibles pouvant entraîner des coups. La violation de l'équilibrage est également interdite. Il est facile de vérifier la balance en faisant tourner la roue à plusieurs reprises de ses propres mains: elle doit s’arrêter dans différentes positions, et pas seulement dans la position initiale.

La roue doit tourner librement à la main, sans toucher le carter. Les boulons qui fixent le carter du ventilateur à la base doivent être bien serrés. La présence de contre-écrous est nécessaire

La quantité de battement maximale autorisée du ventilateur à roue dépend de sa taille:

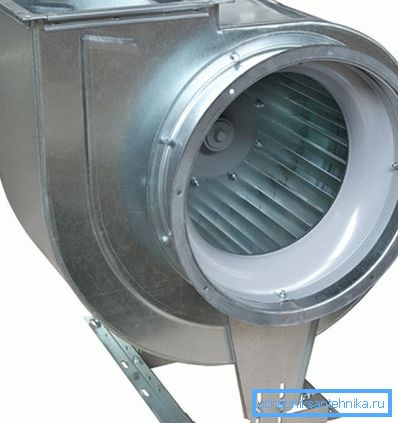

L'écart entre la roue et la buse d'aspiration du ventilateur centrifuge ne doit pas dépasser 1% du diamètre. L'écart entre la roue et la coque au niveau du ventilateur axial est limité à 0,5% du diamètre.

Les roulements doivent être inspectés et lubrifiés:

• Lorsque vous versez de l'huile minérale - au moins une fois par mois.
• En cas d'utilisation de lubrifiants épais (graisse, etc.) - au moins tous les 3-4 mois.

Le remplacement du lubrifiant en rinçant le corps de palier à l’essence doit être effectué:

• Pour l'huile minérale - au moins tous les six mois.
• Pour les lubrifiants épais - au moins une fois par an.

Important: la température du logement de roulement ne doit pas dépasser 70 ° C. Si cette valeur est dépassée, le roulement doit être rincé et lubrifié.

Les rouets et les carters doivent être nettoyés régulièrement de la poussière. Lorsqu'ils sont rapidement contaminés, les couvercles doivent être munis de trappes étanches pour le nettoyage.

Moteurs électriques

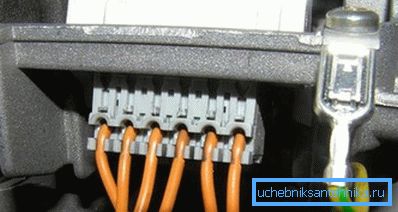

Le boîtier du moteur doit être mis à la terre.

L'alimentation du moteur s'arrête immédiatement dans les conditions suivantes:

• Accident lié au fonctionnement de l’équipement de ventilation.
• Forte vibration. Elle parle probablement de la destruction du roulement.
• Panne de ventilateur détectée.
• Corps du moteur ou roulements fortement chauffés.
• Fumée ou feu du moteur lui-même ou de son démarreur.

Chaufferettes

Ils sont nettoyés périodiquement avec de l'air comprimé alimenté par une route ou un cylindre.

En présence de filtres grossiers dans les contours des appareils de chauffage, ils doivent être nettoyés et lavés périodiquement.

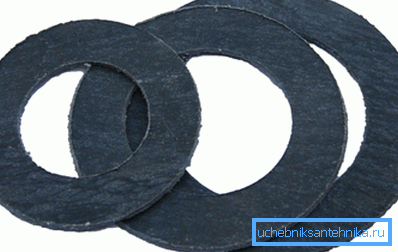

En cas de fuite sur les brides ou les couvercles, les joints doivent être remplacés. Le panneau de garniture cuit dans de l'huile de lin est utilisé à des températures supérieures à 100 ° C et à des températures supérieures à 100 ° C - paronite (caoutchouc dur résistant à la chaleur). Nouveaux joints avant installation frottés avec du graphite.

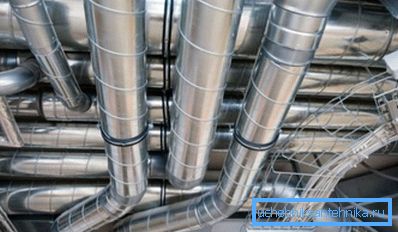

Conduits d'air

L’état des boulons sur les raccords à bride doit être vérifié périodiquement. Tous les boulons doivent être complètement serrés; les écrous doivent être situés sur un côté de la bride.

Les conduits d'air transportant de l'air contenant des gaz ou des vapeurs agressifs doivent être vérifiés périodiquement pour s'assurer de leur étanchéité. Les écoutilles, trous d'homme, trous de nettoyage doivent être bien fermés.

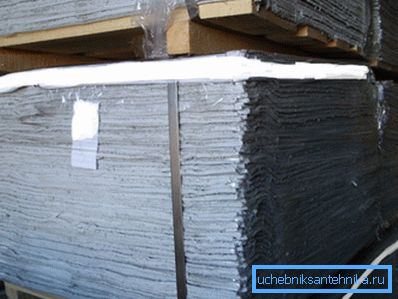

Si un joint de bride fuit, il est déplacé et le joint est remplacé. Des températures allant jusqu'à 70 ° C utilisent du caoutchouc poreux ou monolithique; à une température de travail égale ou supérieure à 70 ° C, utilisez un cordon en amiante ou un carton en amiante.

GOST 12.4.021-75

Nous rappelons que cette norme contient des instructions pour le fonctionnement des systèmes de ventilation liés à la sécurité au travail.

Certains de ses points dupliquent partiellement le document précédent; à ne pas répéter, nous les exclurons de la considération.

• Les pièces dans lesquelles se trouve l’équipement de ventilation doivent être verrouillées. Les portes sont signalées par des panneaux interdisant l'accès aux personnes non autorisées.
• L'épaisseur des parois des gaines d'air en contact avec des fluides agressifs est contrôlée au moins une fois par an.
• Les vannes ignifuges sont également vérifiées au moins une fois par an. Les résultats de l'inspection et de la vérification sont enregistrés dans le passeport de chaque appareil.
• La lubrification des roulements n'est effectuée qu'après un arrêt complet et une mise hors tension des appareils.

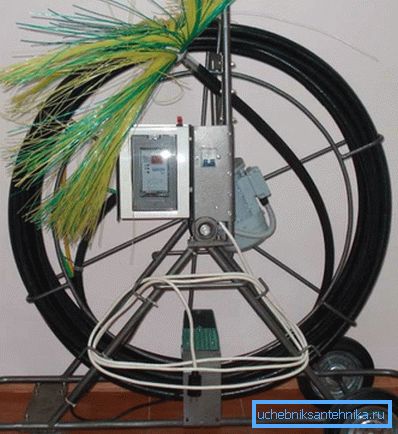

• Les méthodes de nettoyage des conduits d'air, des turbines et des logements pour les ventilateurs, les filtres et les chambres des industries explosives et présentant un risque d'incendie devraient exclure toute possibilité d'explosion ou d'inflammation des matériaux accumulés.

Conclusion

Nous espérons que notre bref examen des documents réglementaires existants sera utile au lecteur. Comme d'habitude, dans la vidéo ci-jointe de cet article, vous pouvez trouver du matériel thématique supplémentaire (voir également l'article «Le projet de ventilation: stades de développement»).

Des succès!
