Grilles de ventilation - types, matériel et choix

04-05-2018
Ventilation

Si vous pensez que les grilles de ventilation ne sont nécessaires que pour la décoration, c'est erroné. Ces éléments jouent un rôle important dans la détermination de la direction du flux d’air, de son intensité, du confort de la vie et de l’efficacité du système de ventilation. La grille est également un élément important du système de protection contre l'incendie. Par conséquent, lors de son installation, il est nécessaire de prendre en compte les normes et les exigences de la sécurité incendie.

Sur la photo - différents types de grilles de ventilation

Aujourd'hui, notre objectif est de vous aider à apprendre à bien choisir la grille de ventilation de votre système de ventilation parmi les nombreuses solutions disponibles sur le marché. Vous apprendrez leurs caractéristiques et règles d'installation.

Espèces

Les différentes options proposées par les fabricants peuvent être facilement divisées en trois catégories, en fonction de leur emplacement:

En plein air
  1. Installez du côté de la rue de la maison.
  2. Utilisé pour recouvrir les conduits d'air des précipitations, du feuillage, des oiseaux et des petits rongeurs (modèles avec grille).
  3. Ils sont produits le plus souvent en alliages d'aluminium.
  4. Les stores qui sont établis sous un coin nécessaire peuvent être équipés.
  5. Certains modèles sont protégés contre la fonction de chauffage par givrage.
  6. Les instructions recommandent de fixer les grilles de ventilation extérieures à de puissants boulons et goujons.
Interne
  1. Monté à l'intérieur.
  2. Ils sont en bois ou en plastique, car ils ne sont pas exposés aux intempéries ni aux raids de rongeurs.
  3. Le critère de sélection principal est la facilité d'installation et la conception correspondant à l'intérieur.
  4. Peut avoir des persiennes ajustables qui sont utilisées pour diriger l'air et ajuster l'intensité du flux.
  5. Il existe des modèles dans lesquels la partie centrale est retirée pour faciliter le nettoyage du conduit.

Cette catégorie comprend également les réseaux de convection utilisés pour la ventilation et la climatisation.

  1. Ils se distinguent par une faible distance entre les plaques, ce qui en fait un objet intéressant de design d'intérieur.
  2. Le profilé est généralement en aluminium, les lattes sont fixées à un angle fixe de 45 °.
  3. La grille n'est presque pas utilisée.
  4. Des grilles de ventilation exclusives, fabriquées sur commande à l'aide de la découpe au laser, se sont généralisées. Fabriquez-les en bois ou en une fine plaque de métal.
En aval
  1. Nécessaire pour la libre circulation des masses d'air d'une pièce à l'autre.
  2. Installer dans la partie inférieure du mur ou des portes.
  3. Habituellement, le profil est en plastique.
  4. Pour préserver l'isolation phonique des locaux, ils sont installés avec des stores qui se chevauchent.
  5. Un évent de ventilation correctement sélectionné assure l'isolation des locaux sans perturber le mouvement de l'air.
  6. La fabrication de ce type de produits est un travail simple, leur prix est donc abordable.

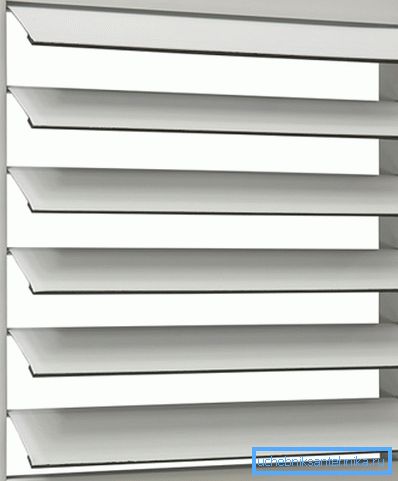

Grilles d'inertie pour systèmes de ventilation d'alimentation et d'évacuation

Matériel

Pour la fabrication de grilles de ventilation utilisées:

  • en plastique;
  • l'aluminium;
  • l'acier;
  • un arbre.

L'installation

Regardons de plus près où vous pouvez installer quoi:

  1. Le bois ne peut être installé que dans des pièces à humidité normale. Leur coût est assez élevé, sans compter que les produits nécessitent un traitement spécial avec des antiseptiques, sinon ils perdent leur effet décoratif.

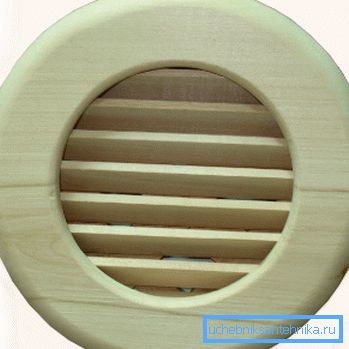

Produits en bois rond pour le bain

En règle générale, un tel réseau dans les saunas, présélectionnés pour le flux d'air. Les grilles de ventilation décoratives sont fabriquées sur commande à partir de races précieuses et le dessin est sélectionné par le designer.

Ces produits sont fabriqués encastrés ou suspendus, ils sont fixés de leurs propres mains avec des boulons avec des capuchons décoratifs ou des vis.

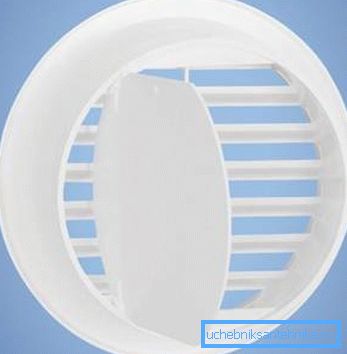

Grille de ventilation en plastique avec clapet anti-retour
  1. Les grilles de ventilation en plastique sont beaucoup moins chères et résistent à une humidité élevée, aux produits chimiques et aux températures, elles ne se déforment pas et ne rouillent pas.. La taille varie de 150x150 mm à 300x300 mm, la forme est rectangulaire, carrée et ronde.

Les fabricants équipent les produits d'un maillage fin, qui empêche la poussière et les insectes de pénétrer dans la pièce. La grille est fixée soit au cadre de montage, soit à l’aide de vis autotaraudeuses dans les trous du boîtier.

Leur couleur est généralement blanche, mais il existe des modèles et "sous l'arbre", ainsi que des nuances différentes. L'inconvénient est qu'il vire au jaune ou s'estompe avec le temps et se raye également.

  1. L'aluminium est plus cher que le plastique. Les produits sont durables, ont un faible poids, résistent à la corrosion et supportent les facteurs externes. Ils ont prouvé leur utilité et sont donc très demandés dans les constructions modernes.

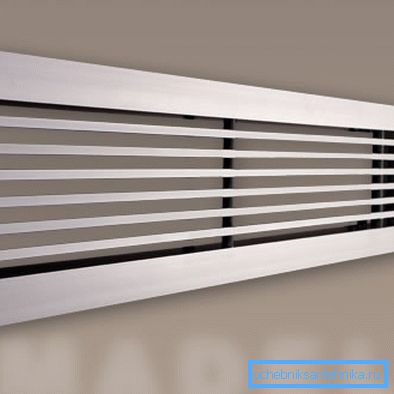

Grilles de ventilation en aluminium

La taille optimale est de 150 mm x 150 mm. Pour les grands conduits, nous recommandons l'utilisation de produits en acier. De plus, une puissance accrue sera nécessaire lors de l’utilisation d’installations pneumatiques puissantes capables de plier les plaques d’aluminium de caillebotis standard.

Astuce: si nécessaire, utilisez des produits extra-forts avec un profil en forme de lettre S, dont la rigidité est comparable à celle des cadres en acier.

En production, ils sont peints en poudre.

  1. Les grilles de ventilation en acier sont beaucoup plus coûteuses que l'aluminium, mais elles sont également plus lourdes, mais plus résistantes.. Souvent, ils sont fabriqués à la commande et le soudage des stores est effectué manuellement.

Conseil: pour l'installation de grilles de ventilation en acier, préparez des fixations de résistance spéciale.

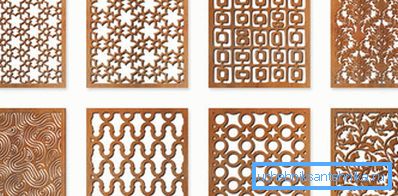

Grilles carrées en métal

Nous sélectionnons le réseau pour la ventilation

Habituellement, les paramètres de base doivent être spécifiés dans le projet dans le système de ventilation. Le plus souvent, la sélection est effectuée à l'aide de nomogrammes. Les principaux paramètres de la conception de grands systèmes sont le débit et le débit d’air. Les grilles de ventilation avec régulateur, généralement en aluminium, sont fabriquées sur commande.

En plus des exigences techniques pour les distributeurs d’air, il existe une esthétique.

Ci-dessous, nous décrivons brièvement les critères de sélection de la grille de ventilation:

  • le site d'installation (à l'extérieur du bâtiment, à l'intérieur) et les caractéristiques d'installation (quelles fixations sont nécessaires);
  • où il sera installé dans la pièce - sur le mur, le plafond, la porte ou le sol;
  • la taille du canal d'air ou du trou à couvrir;
  • caractéristiques aérodynamiques et sonores du produit;
  • feuille de route ou méthode d'installation intégrée;
  • si un ajustement de la position des stores est nécessaire;
  • la nécessité d'installer un maillage fin;
  • facilité d'utilisation et de maintenance;
  • couleur

Astuce: lorsque vous choisissez des grilles de ventilation ajustables, tenez compte du débit d’air.

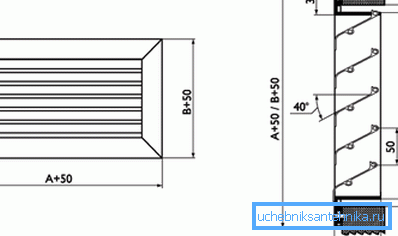

Que rechercher lors du choix

Dans une maison de campagne à 200 m2 ou dans l'appartement, le propriétaire peut choisir lui-même le bon distributeur d'air. S'il est nécessaire de fournir un échangeur d'air aux installations industrielles à grande échelle, seuls des spécialistes devraient s'en charger.

Conclusion

Dans le système de ventilation, il n'y a pas d'éléments inutiles qui ne supportent pas une certaine charge. Par conséquent, lors du choix des grilles de ventilation, vous devez suivre les règles et les exigences, y compris la sécurité incendie.

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
