Installation de ventilation: comment équiper le système de

Lors de la construction d'un bâtiment résidentiel privé, en plus des réseaux d'eau courante, d'égouts, d'électricité et d'autres réseaux techniques, il est nécessaire de prévoir la disposition du système de ventilation. C'est un facteur très important pour assurer le confort et la convivialité de la maison. L'installation de la ventilation ne pose pas de difficultés particulières, cependant, il est important de prendre en compte certaines nuances et particularités lors des travaux.

Les instructions fournies dans cet article vous aideront à les comprendre.

Variantes de ventilation

Avant d'acheter des composants pour l'installation de ventilation et pour commencer sa fabrication, il est nécessaire de comprendre le principe de son fonctionnement et de faire la distinction entre les schémas naturels et forcés de son fonctionnement.

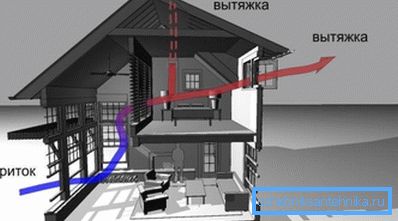

Pour organiser un échange d'air efficace dans la plupart des cas, une ventilation naturelle est suffisante. Dans ce cas, le débit et l'évacuation de l'air sont dus à la différence de pression et de température à l'extérieur et à l'intérieur de la zone ventilée.

Bien que le coût d'installation d'une ventilation qui fonctionne sur ce principe soit faible, ce système de ventilation présente plusieurs inconvénients:

1. L’efficacité de son travail dépend en grande partie des conditions météorologiques. Pour que la poussée se forme, la température intérieure doit être supérieure à celle de l'extérieur. Par conséquent, pendant la saison chaude, ses performances sont considérablement réduites.
2. Pour organiser l'écoulement de l'air, il est nécessaire de disposer d'un conduit de ventilation directe de section et de longueur suffisante. Pas dans tous les cas, il y a la possibilité de sa fabrication.

Ces inconvénients sont dépourvus de ventilation forcée, où le flux d'air est organisé avec l'aide de ventilateurs. Cependant, dans ce cas, les consommables pour l’installation de la ventilation coûteront un peu plus cher, car il faudra acheter divers équipements électriques.

En outre, le prix de son fonctionnement sera plus élevé (la consommation électrique requise pour alimenter les moteurs du ventilateur augmentera).

Faites attention! Le travail du système de ventilation forcée est accompagné de bruit. Lors de la conception, vous devez notamment veiller à une isolation phonique de haute qualité, sinon cela créera un inconfort pour les habitants de la maison.

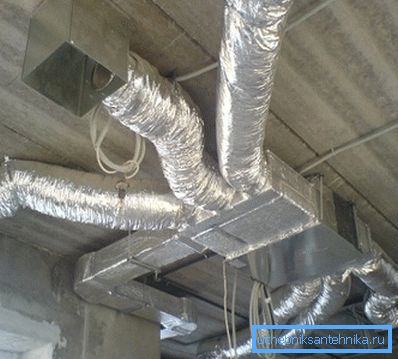

Installation de réseau d'ingénierie

Matériaux utilisés

La qualité du réseau d'ingénierie en construction dépend directement des conduits utilisés. Leur choix dépend du but fonctionnel du système de ventilation, de la zone des locaux ventilés et des paramètres de l’air déplacé.

Les canaux d'air les plus courants sont ronds et rectangulaires, en acier.

Son épaisseur et son revêtement dépendent de la composition chimique et de la température de l'air traversant la ventilation:

• lorsque la température ambiante est inférieure à + 80 degrés Celsius et que l’humidité est jusqu’à 60%, on utilise de l’acier galvanisé d’une épaisseur de 0,5 à 1 mm;
• si les paramètres de l’air ambiant dépassent les valeurs ci-dessus, on utilise des conduits en acier inoxydable ou en acier au carbone d’une épaisseur de paroi de 2 mm;
• S'il est nécessaire de transporter de l'air contenant des gaz agressifs, il est recommandé d'utiliser dans le système de ventilation des pièces en métal ou en aluminium ayant une épaisseur de paroi de 1,5 à 2 mm.

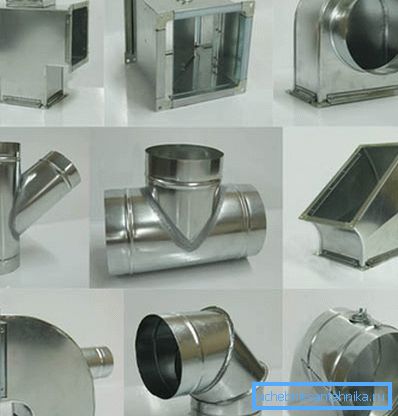

En plus des canaux d'air directs, l'industrie moderne produit de nombreuses pièces de forme qui vous permettent de construire des ramifications, des contours, des tournants, etc.

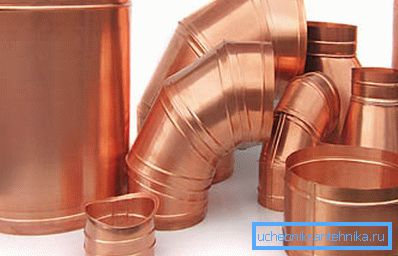

Si une doublure à canal ouvert est envisagée, vous pouvez choisir des produits en cuivre, en textile ou en plastique ayant un aspect attrayant.

Types de connexion

Les conduits d'air, afin d'éviter les fuites d'air, doivent être interconnectés de manière absolue.

Pour ce faire, il existe les méthodes suivantes:

1. Bride. Il est fabriqué à partir d'une bande d'acier ou d'un acier angulaire. Il est fixé sur le conduit en acier avec brides.
2. Bandage. Pièce spéciale qui se porte sur les canaux d'air avec des bords pré-tranchants. Pour obtenir une étanchéité maximale, le bandage peut être rempli de mastic hermétique. Cette méthode est plus souvent utilisée pour concevoir des systèmes de ventilation dans la production de produits chimiques.
3. Nippelny (muftovy) connexion. Le plus commun dans la construction individuelle en raison de la facilité d'installation. Si le mamelon n'est pas équipé d'un joint, le joint doit être en outre scellé avec du ruban adhésif.

1. Trompette. Un moyen encore plus pratique et plus simple d’amarrer les canaux d’air entre eux. Dans ce cas, l'extrémité d'une partie est insérée dans une extrémité spécialement étendue de l'autre. Son inconvénient est une étanchéité insuffisante, ce qui nécessite des efforts supplémentaires pour sceller les joints.

Caractéristiques d'installation

Les instructions pour l'installation de la ventilation sont compréhensibles même pour un maître inexpérimenté.

Voici quelques conseils pour vous permettre de faire tout le travail avec vos propres mains et d’obtenir un système fiable et durable d’organisation de l’échange d’air dans la maison:

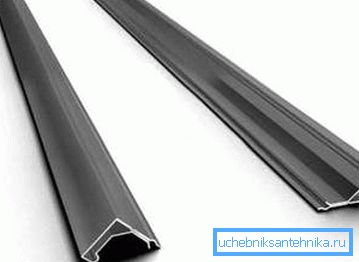

1. Avant de commencer, vous devez décider du type d’attaches utilisé. Pour le montage de conduits de ventilation de petit diamètre, un support de ventilation convient. Si le projet prévoit l’utilisation de conduits d’air plus volumineux et de grande section, un pneu de montage pour ventilation est nécessaire. Il est composé d’une bande et de deux crampons fixés au plafond. Le nombre de supports est déterminé individuellement, en fonction du poids, du matériau et de la longueur des conduits d'air.

1. En outre, vous ne pouvez pas commencer à travailler sans cartographier le réseau de ventilation. Il est préférable de le dessiner sur le plan de la maison. Rappelez-vous que l’air doit passer des locaux à l’économie et aux auxiliaires. Sinon, des masses d'air polluées provenant des toilettes et de la cuisine vont pénétrer dans la chambre et le salon, ce qui n'apportera pas de confort.
2. Ne pas oublier les canaux d'approvisionnement. L'installation d'un système de ventilation obligatoire nécessite au moins un conduit aspirant l'air frais de la rue. Il est également possible d’équiper les vannes d’admission de la sous-fenêtre avec ou sans ventilateurs, ce qui compensera le manque d’air résultant de son extraction.

1. Lors de la construction d'un réseau de ventilation, n'oubliez pas qu'en hiver, l'humidité se condense sur la surface interne pendant le travail. Par conséquent, les tuyaux doivent être placés de manière à ce que le liquide ne pénètre pas dans la pièce ou sur les équipements électriques (ventilateurs, chauffages, etc.). Il est conseillé d'utiliser des condenseurs d'humidité spéciaux, qui aideront également à fixer le pneu pour la ventilation de montage.
2. Les sections horizontales des conduits d'extraction doivent être équipées de ventilateurs d'extraction. L'auto-poussée n'est pas suffisante pour faire sortir les masses d'air polluées.
3. Si le système de ventilation que vous installez a une structure ramifiée avec de nombreuses entrées, il est nécessaire d’installer des clapets anti-retour pour empêcher la sortie d’air évacué dans la pièce à vivre. Grâce à eux, la direction souhaitée du mouvement de l'air est créée.

Faites attention! Les précautions de sécurité pour l'installation de la ventilation doivent être strictement observées. Sinon, le matériel et les composants risquent d'être endommagés, de même que la santé des personnes participant à l'installation des conduits d'air sera gravement endommagée.

Conclusion

Après avoir examiné les informations ci-dessus, vous avez appris à installer la ventilation et la climatisation. Vous trouverez des informations supplémentaires concernant l'installation de récupérateurs de chaleur, d'installations de filtration, de systèmes électroniques de commande, etc. dans la vidéo présentée dans cet article.
